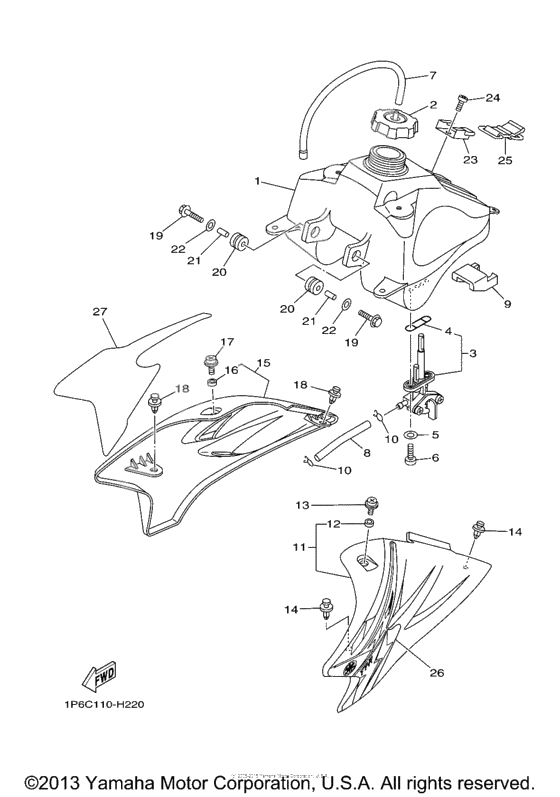

Fuel tank

Fuel tank

X

Бак топливный (Ref #1)

1

Part #1P6-24110-10-00

VIEW IN LIST

X

Cap assy (Ref #2)

2

Part #2FJ-24610-20-00

VIEW IN LIST

X

Fuel Cock Assy 1 (Ref #3)

3

Part #1P6-24500-00-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #4)

4

Part #1P6-24512-00-00

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #902-02051-87-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #90149-06011-00

VIEW IN LIST

X

Pipe, Breather (Ref #7)

7

Part #1P6-F1826-10-00

VIEW IN LIST

X

Трубка (Ref #8)

8

Part #1P6-24311-00-00

VIEW IN LIST

X

Демпфер (Ref #9)

9

Part #1P6-F4181-00-00

VIEW IN LIST

X

CLIP (Ref #10)

10

Part #90467-090A2-00

VIEW IN LIST

X

CLIP (Ref #10)

10

Part #90467-090A2-00

VIEW IN LIST

X

CLIP (Ref #10)

10

Part #90467-090A2-00

VIEW IN LIST

X

CLIP (Ref #10)

10

Part #90467-090A2-00

VIEW IN LIST

X

Крышка левая (Ref #11)

11

Part #1P6-F137A-00-00

VIEW IN LIST

X

Втулка (Ref #12)

12

Part #90387-07805-00

VIEW IN LIST

X

Screw, Pan Head With (Ref #13)

13

Part #90159-06182-00

VIEW IN LIST

X

Заклёпка (Ref #14)

14

Part #902-69070-76-00

VIEW IN LIST

X

Заклёпка (Ref #14)

14

Part #902-69070-76-00

VIEW IN LIST

X

Заклёпка (Ref #14)

14

Part #902-69070-76-00

VIEW IN LIST

X

Заклёпка (Ref #14)

14

Part #902-69070-76-00

VIEW IN LIST

X

Крышка правая (Ref #15)

15

Part #1P6-F137B-00-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #95817-06030-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #95817-06030-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #95817-06030-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #95817-06030-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #20)

20

Part #90480-18803-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #20)

20

Part #90480-18803-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #20)

20

Part #90480-18803-00

VIEW IN LIST

X

Втулка демпфирующая (Ref #20)

20

Part #90480-18803-00

VIEW IN LIST

X

Втулка (Ref #21)

21

Part #90387-07804-00

VIEW IN LIST

X

Втулка (Ref #21)

21

Part #90387-07804-00

VIEW IN LIST

X

Втулка (Ref #21)

21

Part #90387-07804-00

VIEW IN LIST

X

Втулка (Ref #21)

21

Part #90387-07804-00

VIEW IN LIST

X

Washer, Plate (Ref #22)

22

Part #90201-06072-00

VIEW IN LIST

X

Washer, Plate (Ref #22)

22

Part #90201-06072-00

VIEW IN LIST

X

Washer, Plate (Ref #22)

22

Part #90201-06072-00

VIEW IN LIST

X

Washer, Plate (Ref #22)

22

Part #90201-06072-00

VIEW IN LIST

X

Stay, Fuel Tank 2 (Ref #23)

23

Part #1P6-F4116-01-00

VIEW IN LIST

X

Ремень (Ref #24)

24

Part #1P6-F4173-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #24)

24

Part #98980-06012-00

VIEW IN LIST

X

Винт, бандаж (Ref #24)

24

Part #989-07060-10-00

VIEW IN LIST

X

Графика (Ref #26)

26

Part #1P6-F4244-30-00

VIEW IN LIST

X

Графика (Ref #27)

27

Part #1P6-F4246-30-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1P6-24110-10-00

  Бак топливный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  2FJ-24610-20-00

  Cap assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  2FJ-24610-10-00

  Cap assy

  Кол-во на узел:

  1

  Примечания:

  Replaced by 2FJ-24610-20-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  2FJ-24610-00-00

  Cap assy

  Кол-во на узел:

  1

  Примечания:

  Replaced by 2FJ-24610-10-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  1P6-24500-00-00

  Fuel Cock Assy 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  1P6-24512-00-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  902-02051-87-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90202-05193-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Replaced by 902-02051-87-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90149-06011-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  1P6-F1826-00-00

  Duct

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1P6-F1826-10-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  1P6-F1826-10-00

  Pipe, Breather

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  1P6-24311-00-00

  Трубка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  1P6-F4181-00-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90467-09854-00

  Хомут

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90467-090A2-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90467-090A2-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  1P6-F137A-00-00

  Крышка левая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90387-07805-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90159-06182-00

  Screw, Pan Head With

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  902-69070-76-00

  Заклёпка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  1P6-F137B-00-00

  Крышка правая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  95807-06030-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06030-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  95817-06030-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90480-18803-00

  Втулка демпфирующая

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90387-07804-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90201-06072-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  1P6-F4116-01-00

  Stay, Fuel Tank 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  1P6-F4116-00-00

  Stay, Fuel Tank 2

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1P6-F4116-01-00 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  9890N-06010-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Replaced by 989-07060-10-00 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  1P6-F4173-00-00

  Ремень

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  98980-06010-00

  Screw, Pan Head

  Кол-во на узел:

  0

  Примечания:

  Replaced by 1P6-F4173-00-00 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  98980-06012-00

  Screw, Pan Head

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  989-07060-10-00

  Винт, бандаж

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  1P6-F4244-30-00

  Графика

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  1P6-F4246-30-00

  Графика

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
