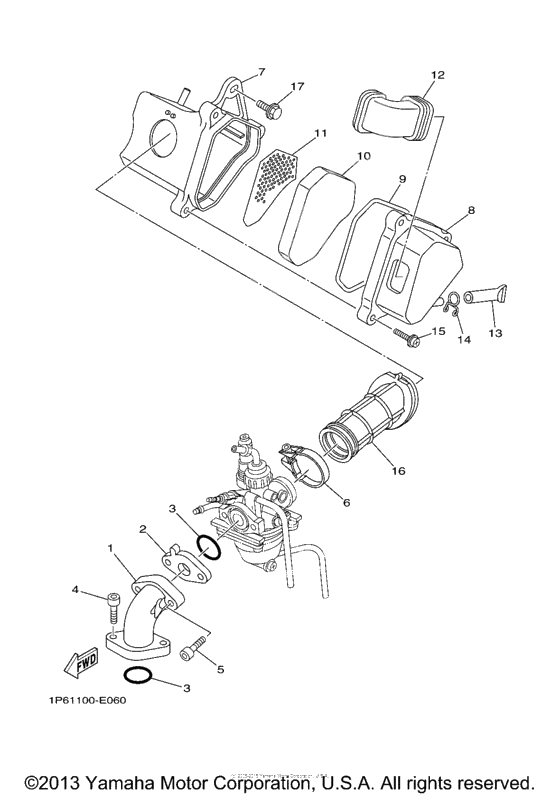

Intake

Intake

X

Соединение карбюратора 1 (Ref #1)

1

Part #1P6-E3586-00-00

VIEW IN LIST

X

Фланец карбюратора (Ref #2)

2

Part #1P6-E3595-00-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #3)

3

Part #932-10223-A2-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #3)

3

Part #932-10223-A2-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #3)

3

Part #932-10223-A2-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #3)

3

Part #932-10223-A2-00

VIEW IN LIST

X

BOLT (Ref #4)

4

Part #91317-06020-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #90110-06138-00

VIEW IN LIST

X

Band (Ref #6)

6

Part #1P6-E3575-01-00

VIEW IN LIST

X

Case, Air Cleaner 1 (Ref #7)

7

Part #1P6-E4411-01-00

VIEW IN LIST

X

Крышка корпуса фильтра (Ref #8)

8

Part #1P6-E4412-00-00

VIEW IN LIST

X

Уплотнение крышки (Ref #9)

9

Part #1P6-E4452-00-00

VIEW IN LIST

X

Фильтр воздушный (Ref #10)

10

Part #1P6-E4451-01-00

VIEW IN LIST

X

Основание фильтра (Ref #11)

11

Part #1P6-E4472-00-00

VIEW IN LIST

X

Воздуховод (Ref #12)

12

Part #1P6-E4437-00-00

VIEW IN LIST

X

Трубка слива воды (клапан) (Ref #13)

13

Part #4FP-E443E-00-00

VIEW IN LIST

X

CLIP (Ref #14)

14

Part #90467-100A1-00

VIEW IN LIST

X

CLIP (Ref #14)

14

Part #90467-11106-00

VIEW IN LIST

X

Screw, Pan Head With (Ref #15)

15

Part #976-07052-25-00

VIEW IN LIST

X

Соединение воздушного очистителя 1 (Ref #16)

16

Part #1P6-E4453-00-00

VIEW IN LIST

X

Screw, With Washer (Ref #17)

17

Part #901-19062-42-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1P6-E3586-00-00

  Соединение карбюратора 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  1P6-E3595-00-00

  Фланец карбюратора

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  932-10223-A2-00

  Washer, Needle Valve

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  93210-22803-00

  Washer, Needle Valve

  Кол-во на узел:

  2

  Примечания:

  Replaced by 932-10223-A2-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  91317-06020-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90110-06138-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91317-06030-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90110-06138-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1P6-E3575-01-00

  Band

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1P6-E3575-00-00

  BAND

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1P6-E3575-01-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  1P6-E4411-01-00

  Case, Air Cleaner 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  1P6-E4411-00-00

  Case, Air Cleaner 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1P6-E4411-01-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  1P6-E4412-00-00

  Крышка корпуса фильтра

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  1P6-E4452-00-00

  Уплотнение крышки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  1P6-E4451-01-00

  Фильтр воздушный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  1P6-E4451-00-00

  Фильтр воздушный

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1P6-E4451-01-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  1P6-E4472-00-00

  Основание фильтра

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  1P6-E4437-00-00

  Воздуховод

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  4FP-E443E-00-00

  Трубка слива воды (клапан)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90467-10008-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90467-11106-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90467-100A1-00

  CLIP

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90467-11106-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  976-07052-25-00

  Screw, Pan Head With

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  9760M-05225-00

  Screw, Pan Head With

  Кол-во на узел:

  3

  Примечания:

  Replaced by 976-07052-25-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  1P6-E4453-00-00

  Соединение воздушного очистителя 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  901-19062-42-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90119-06044-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Replaced by 901-19062-42-00 Доступно: Нет в наличии


  Нет в наличии
