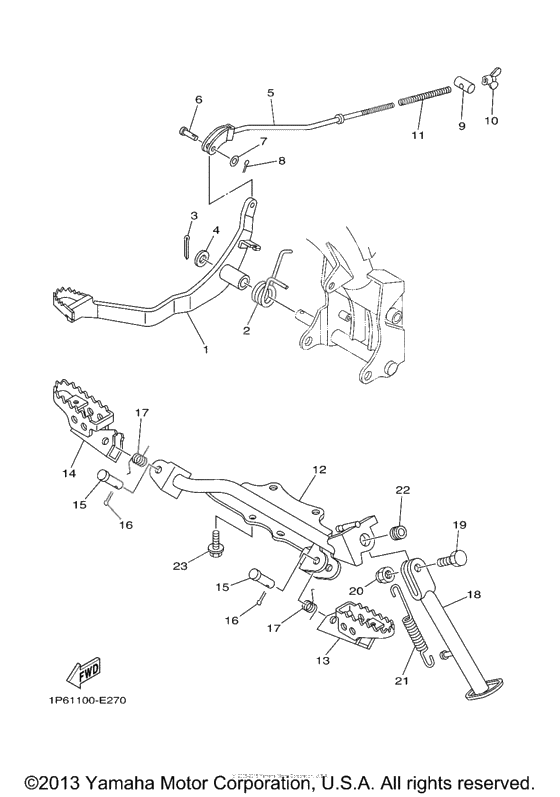

Stand footrest

Stand footrest

X

Педаль тормоза (Ref #1)

1

Part #1P6-F7211-01-00

VIEW IN LIST

X

Пружина (Ref #2)

2

Part #90508-40805-00

VIEW IN LIST

X

. PIN (Ref #3)

3

Part #91490-20025-00

VIEW IN LIST

X

Washer, Plate (Ref #4)

4

Part #92907-12600-00

VIEW IN LIST

X

Rod, brake (Ref #5)

5

Part #1P6-F7231-01-00

VIEW IN LIST

X

. PIN (Ref #6)

6

Part #90240-06006-00

VIEW IN LIST

X

Washer, Plate (Ref #7)

7

Part #92907-06600-00

VIEW IN LIST

X

. PIN (Ref #8)

8

Part #91490-25020-00

VIEW IN LIST

X

PIN (Ref #9)

9

Part #90249-12008-00

VIEW IN LIST

X

Nut, flange (Ref #10)

10

Part #90179-06411-00

VIEW IN LIST

X

Пружина (Ref #11)

11

Part #90501-10806-00

VIEW IN LIST

X

Основание подножек (Ref #12)

12

Part #1P6-F7411-00-00

VIEW IN LIST

X

Footrest (Ref #13)

13

Part #1P6-F7451-01-00

VIEW IN LIST

X

Footrest (Ref #14)

14

Part #1P6-F7461-01-00

VIEW IN LIST

X

. PIN (Ref #15)

15

Part #90240-10002-00

VIEW IN LIST

X

. PIN (Ref #15)

15

Part #90240-10002-00

VIEW IN LIST

X

. PIN (Ref #15)

15

Part #90240-10002-00

VIEW IN LIST

X

. PIN (Ref #15)

15

Part #90240-10002-00

VIEW IN LIST

X

Spring, return (Ref #17)

17

Part #1P6-F7456-01-00

VIEW IN LIST

X

Spring, return (Ref #17)

17

Part #1P6-F7456-01-00

VIEW IN LIST

X

Spring, return (Ref #17)

17

Part #1P6-F7456-01-00

VIEW IN LIST

X

Spring, return (Ref #17)

17

Part #1P6-F7456-01-00

VIEW IN LIST

X

Подставка боковая (подножка) (Ref #18)

18

Part #1P6-F7311-00-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #90101-10030-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #20)

20

Part #90185-10037-00

VIEW IN LIST

X

Пружина (Ref #21)

21

Part #90506-25802-00

VIEW IN LIST

X

Втулка (Ref #22)

22

Part #90387-10003-00

VIEW IN LIST

X

Болт (Ref #23)

23

Part #95812-08020-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1P6-F7211-00-00

  Pedal, Brake

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1P6-F7211-01-00 Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  1P6-F7211-01-00

  Педаль тормоза

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90508-40805-00

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  91401-20020-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91490-20025-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  91490-20025-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  9290N-12600-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Replaced by 92907-12600-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  92907-12600-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  1P6-F7231-00-00

  Rod, brake

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1P6-F7231-01-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  1P6-F7231-01-00

  Rod, brake

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90240-06805-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90240-06006-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90240-06006-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  92907-06600-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  9290N-06600-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Replaced by 92907-06600-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  91401-25015-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91490-25020-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  91490-25020-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90249-12808-00

  Наконечник тяги

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90249-12008-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90249-12008-00

  PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90179-06411-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90175-06013-00

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90179-06411-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90501-10806-00

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  1P6-F7411-00-00

  Основание подножек

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  1P6-F7451-01-00

  Footrest

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  1P6-F7451-00-00

  Footrest

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1P6-F7451-01-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  1P6-F7461-01-00

  Footrest

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  1P6-F7461-00-00

  Footrest

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1P6-F7461-01-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90240-10002-00

  . PIN

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  1P6-F7456-01-00

  Spring, return

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  1P6-F7456-00-00

  Spring, return

  Кол-во на узел:

  2

  Примечания:

  Replaced by 1P6-F7456-01-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  1P6-F7311-00-00

  Подставка боковая (подножка)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90101-10030-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90101-10003-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90101-10030-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90185-10037-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90506-25802-00

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  1P6-F7313-01-00

  Collar

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90387-10003-00 Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90387-10003-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  1P6-F7313-00-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1P6-F7313-01-00 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  95812-08020-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  9581N-08020-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Replaced by 95812-08020-00 Доступно: Нет в наличии


  Нет в наличии
