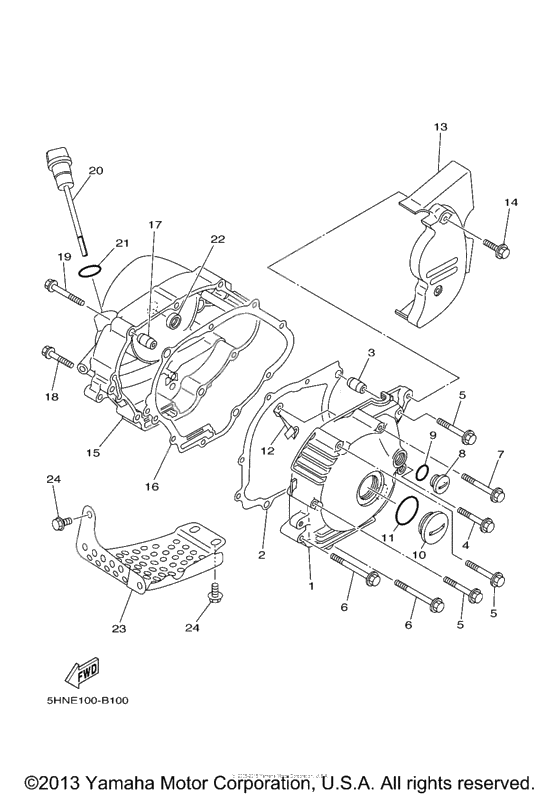

Crankcase cover 1

Crankcase cover 1

X

Крышка картера 1 (Ref #1)

1

Part #5HN-15411-30-00

VIEW IN LIST

X

Gasket, Crankcase Cover 1 (Ref #2)

2

Part #5HN-15451-01-00

VIEW IN LIST

X

Pin, Dowel (Ref #3)

3

Part #99530-10114-00

VIEW IN LIST

X

BOLT (Ref #4)

4

Part #95027-06040-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #95027-06080-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #95027-06080-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #95027-06080-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #95027-06080-00

VIEW IN LIST

X

BOLT (Ref #7)

7

Part #95022-06060-00

VIEW IN LIST

X

プラグ,ストレート (Ref #8)

8

Part #90340-14120-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #9)

9

Part #93210-14369-00

VIEW IN LIST

X

プラグ,ストレート (Ref #10)

10

Part #90340-32126-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #11)

11

Part #93210-32172-00

VIEW IN LIST

X

PLATE (Ref #12)

12

Part #4NM-15113-00-00

VIEW IN LIST

X

Cover, Chain Case (Ref #13)

13

Part #5HN-15418-10-00

VIEW IN LIST

X

BOLT (Ref #14)

14

Part #90105-060A0-00

VIEW IN LIST

X

Крышка картера 2 (Ref #15)

15

Part #5HN-15421-00-00

VIEW IN LIST

X

Gasket, Crankcase Cover 2 (Ref #16)

16

Part #5HN-15461-00-00

VIEW IN LIST

X

Plug, Oil Level (Ref #20)

20

Part #55X-15362-10-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #21)

21

Part #93210-19123-00

VIEW IN LIST

X

Сальник (Ref #22)

22

Part #93101-10142-00

VIEW IN LIST

X

Крышка стартера (Ref #23)

23

Part #4GL-15436-01-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #901-0508X-15-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #901-0508X-15-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #901-0508X-15-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #901-0508X-15-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5HN-15411-30-00

  Крышка картера 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5HN-15451-01-00

  Gasket, Crankcase Cover 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  99530-10114-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  95027-06040-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90105-06798-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  95027-06050-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Replaced by 90105-06798-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  95027-06080-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  95022-06060-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  95027-06060-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95022-06060-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90340-14120-00

  プラグ,ストレート

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  93210-14369-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90340-32126-00

  プラグ,ストレート

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  93210-32172-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  4NM-15113-00-00

  PLATE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  5HN-15418-10-00

  Cover, Chain Case

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90105-060A0-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  95027-06025-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90105-060A0-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  5HN-15421-00-00

  Крышка картера 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  5HN-15461-00-00

  Gasket, Crankcase Cover 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  55X-15362-10-00

  Plug, Oil Level

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  55X-15362-02-00

  Plug, Oil Level

  Кол-во на узел:

  1

  Примечания:

  Replaced by 55X-15362-10-00 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  93210-19123-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  93101-10142-00

  Сальник

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  4GL-15436-01-00

  Крышка стартера

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  901-0508X-15-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  95827-08016-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Replaced by 901-0508X-15-00 Доступно: Нет в наличии


  Нет в наличии
