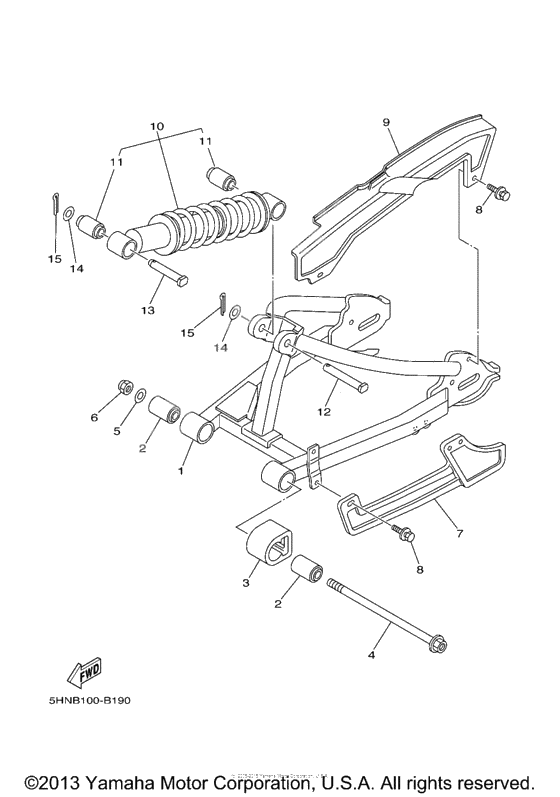

Rear arm suspension

Rear arm suspension

X

REAR ARM COMP. (Ref #1)

1

Part #5HN-22110-00-00

VIEW IN LIST

X

GROMMET (Ref #2)

2

Part #102-22123-00-00

VIEW IN LIST

X

GROMMET (Ref #2)

2

Part #102-22123-00-00

VIEW IN LIST

X

GROMMET (Ref #2)

2

Part #102-22123-00-00

VIEW IN LIST

X

GROMMET (Ref #2)

2

Part #102-22123-00-00

VIEW IN LIST

X

Отбойник (Ref #3)

3

Part #5HN-22151-00-00

VIEW IN LIST

X

BOLT (Ref #4)

4

Part #90105-10063-00

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #90201-08759-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #6)

6

Part #90185-10037-00

VIEW IN LIST

X

Поддержка цепи (Ref #7)

7

Part #21W-22199-00-00

VIEW IN LIST

X

Screw, With Washer (Ref #8)

8

Part #90119-05009-00

VIEW IN LIST

X

Screw, With Washer (Ref #8)

8

Part #90119-05009-00

VIEW IN LIST

X

Screw, With Washer (Ref #8)

8

Part #90119-05009-00

VIEW IN LIST

X

Screw, With Washer (Ref #8)

8

Part #90119-05009-00

VIEW IN LIST

X

Case, Chain (Ref #9)

9

Part #21W-22311-00-00

VIEW IN LIST

X

Shock Absorber Assy, Rear (Ref #10)

10

Part #5HN-22210-01-00

VIEW IN LIST

X

GROMMET (Ref #11)

11

Part #3M7-22216-00-00

VIEW IN LIST

X

GROMMET (Ref #11)

11

Part #3M7-22216-00-00

VIEW IN LIST

X

GROMMET (Ref #11)

11

Part #3M7-22216-00-00

VIEW IN LIST

X

GROMMET (Ref #11)

11

Part #3M7-22216-00-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #12)

12

Part #90240-10072-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #13)

13

Part #90240-10069-00

VIEW IN LIST

X

Washer, Plate (Ref #14)

14

Part #90201-106H5-00

VIEW IN LIST

X

Washer, Plate (Ref #14)

14

Part #90201-106H5-00

VIEW IN LIST

X

Washer, Plate (Ref #14)

14

Part #90201-106H5-00

VIEW IN LIST

X

Washer, Plate (Ref #14)

14

Part #90201-106H5-00

VIEW IN LIST

X

. PIN (Ref #15)

15

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #15)

15

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #15)

15

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #15)

15

Part #91490-25020-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5HN-22110-00-00

  REAR ARM COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  102-22123-00-00

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5HN-22151-00-00

  Отбойник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90105-10063-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90201-08759-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90185-10037-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  21W-22199-00-00

  Поддержка цепи

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90119-05009-00

  Screw, With Washer

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  21W-22311-00-00

  Case, Chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5HN-22210-01-00

  Shock Absorber Assy, Rear

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5HN-22210-00-00

  Shock Absorber Assy, Rear

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5HN-22210-01-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  3M7-22216-00-00

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90240-10072-00

  Штифт, вилкообразный наконечник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90240-10069-00

  Штифт, вилкообразный наконечник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90201-106H5-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  91490-25020-00

  . PIN

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  91401-25020-00

  . PIN

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91490-25020-00 Доступно: Нет в наличии


  Нет в наличии
