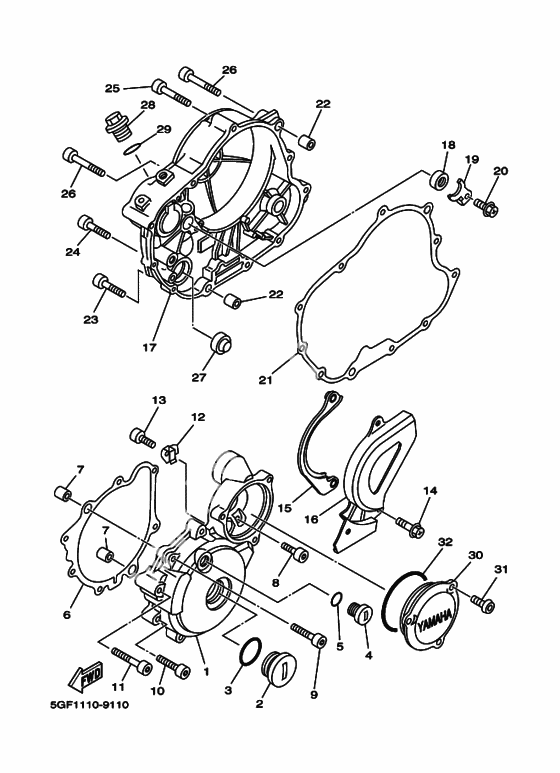

Crankcase cover ass`y (v

Crankcase cover ass`y (v

X

Крышка картера 1 (Ref #1)

1

Part #4GY-15411-02-00

VIEW IN LIST

X

Пробка, винт (Ref #2)

2

Part #90340-32123-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #3)

3

Part #93210-32172-00

VIEW IN LIST

X

Пробка, винт (Ref #4)

4

Part #90340-14128-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #5)

5

Part #93210-14369-00

VIEW IN LIST

X

Gasket, Crankcase Cover 1 (Ref #6)

6

Part #4GY-15451-00-00

VIEW IN LIST

X

Pin, Dowel (Ref #7)

7

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #7)

7

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #7)

7

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #7)

7

Part #99530-10114-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #90110-06138-00

VIEW IN LIST

X

BOLT (Ref #9)

9

Part #91317-06040-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #11)

11

Part #901-1006X-81-00

VIEW IN LIST

X

CLAMP (Ref #12)

12

Part #90465-12373-00

VIEW IN LIST

X

BOLT (Ref #13)

13

Part #91317-05012-00

VIEW IN LIST

X

Screw, Pan Head With (Ref #14)

14

Part #90159-06092-00

VIEW IN LIST

X

Направляющая chain (Ref #15)

15

Part #4PX-17466-00-00

VIEW IN LIST

X

Крышка картера 2 (Ref #16)

16

Part #4PX-15421-00-00

VIEW IN LIST

X

Крышка картера 3 (Ref #17)

17

Part #5GF-15431-00-00

VIEW IN LIST

X

Oil seal (Ref #18)

18

Part #93101-14164-00

VIEW IN LIST

X

HOLDER (Ref #19)

19

Part #4GY-15118-00-00

VIEW IN LIST

X

BOLT (Ref #20)

20

Part #95027-06012-00

VIEW IN LIST

X

Gasket, Crankcase Cover 2 (Ref #21)

21

Part #4GY-15461-00-00

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #91317-06025-00

VIEW IN LIST

X

Bolt,socket (Ref #24)

24

Part #901-1006X-79-00

VIEW IN LIST

X

BOLT (Ref #26)

26

Part #91317-06050-00

VIEW IN LIST

X

BOLT (Ref #26)

26

Part #91317-06050-00

VIEW IN LIST

X

BOLT (Ref #26)

26

Part #91317-06050-00

VIEW IN LIST

X

BOLT (Ref #26)

26

Part #91317-06050-00

VIEW IN LIST

X

Gauge, Level (Ref #27)

27

Part #2H7-15361-00-00

VIEW IN LIST

X

Пробка, винт (Ref #28)

28

Part #90340-20143-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #29)

29

Part #93210-19123-00

VIEW IN LIST

X

Cover, 1 (Ref #30)

30

Part #4GY-15415-01-00

VIEW IN LIST

X

BOLT (Ref #31)

31

Part #92017-06016-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #32)

32

Part #93210-74M35-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4GY-15411-02-00

  Крышка картера 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90340-32123-00

  Пробка, винт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  93210-32172-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90340-14128-00

  Пробка, винт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  93210-14369-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  4GY-15451-00-00

  Gasket, Crankcase Cover 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  99530-10114-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90110-06138-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90110-06224-00

  Bolt, Hexagon

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90110-06138-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  91317-06040-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  91317-06030-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Replaced by 90110-06138-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  901-1006X-81-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  91317-06045-00

  Bolt,socket

  Кол-во на узел:

  1

  Примечания:

  Replaced by 901-1006X-81-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90465-12373-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  91317-05012-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90159-06202-00

  Screw, Pan Head With

  Кол-во на узел:

  3

  Примечания:

  Replaced by 90159-06092-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90159-06092-00

  Screw, Pan Head With

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  4PX-17466-00-00

  Направляющая chain

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  4PX-15421-00-00

  Крышка картера 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5GF-15431-00-00

  Крышка картера 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  93101-14164-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  4GY-15118-00-00

  HOLDER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90105-06553-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95027-06012-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  95027-06012-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  4GY-15461-00-00

  Gasket, Crankcase Cover 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  91317-06025-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90110-06X45-00

  Bolt,socket

  Кол-во на узел:

  1

  Примечания:

  Replaced by 901-1006X-79-00 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  91317-06035-00

  Bolt,socket

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90110-06X45-00 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  901-1006X-79-00

  Bolt,socket

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  91317-06050-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  2H7-15361-00-00

  Gauge, Level

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90340-20143-00

  Пробка, винт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  93210-19123-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  4GY-15415-01-00

  Cover, 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  92017-06016-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  93210-74M35-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  93210-74424-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93210-74M35-00 Доступно: Нет в наличии


  Нет в наличии
