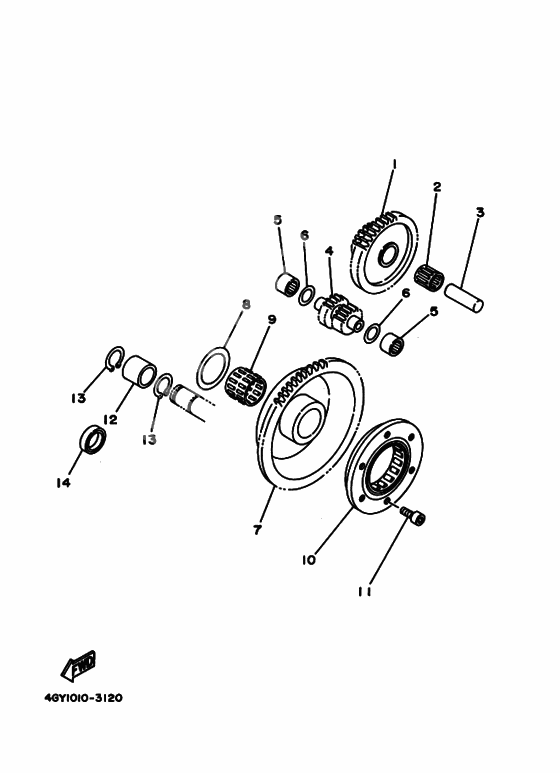

Starter clutch

Starter clutch

X

Gear, Idler 1 (72T/19T) (Ref #1)

1

Part #4GY-15512-01-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93310-212R6-00

VIEW IN LIST

X

Shaft 1 (Ref #3)

3

Part #4GY-15521-00-00

VIEW IN LIST

X

Gear, Idler 2 (16T/14T) (Ref #4)

4

Part #4GY-15517-01-00

VIEW IN LIST

X

BEARING (Ref #5)

5

Part #93315-11206-00

VIEW IN LIST

X

BEARING (Ref #5)

5

Part #93315-11206-00

VIEW IN LIST

X

BEARING (Ref #5)

5

Part #93315-11206-00

VIEW IN LIST

X

BEARING (Ref #5)

5

Part #93315-11206-00

VIEW IN LIST

X

SHIM (Ref #6)

6

Part #296-13147-00-00

VIEW IN LIST

X

SHIM (Ref #6)

6

Part #296-13147-00-00

VIEW IN LIST

X

SHIM (Ref #6)

6

Part #296-13147-00-00

VIEW IN LIST

X

SHIM (Ref #6)

6

Part #296-13147-00-00

VIEW IN LIST

X

GEAR, DRIVEN (Ref #7)

7

Part #4GY-15515-00-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-25291-00

VIEW IN LIST

X

BEARING (Ref #9)

9

Part #93310-225N0-00

VIEW IN LIST

X

Стартер односторонний (Ref #10)

10

Part #4GY-15590-00-00

VIEW IN LIST

X

BOLT (Ref #11)

11

Part #91317-06016-00

VIEW IN LIST

X

SPACER (Ref #12)

12

Part #90560-17368-00

VIEW IN LIST

X

Circlip (Ref #13)

13

Part #93410-17X00-00

VIEW IN LIST

X

Circlip (Ref #13)

13

Part #93410-17X00-00

VIEW IN LIST

X

Circlip (Ref #13)

13

Part #93410-17X00-00

VIEW IN LIST

X

Circlip (Ref #13)

13

Part #93410-17X00-00

VIEW IN LIST

X

Пробка (Ref #14)

14

Part #55X-15167-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4GY-15512-01-00

  Gear, Idler 1 (72T/19T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  93310-212R6-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  4GY-15521-00-00

  Shaft 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  4GY-15517-01-00

  Gear, Idler 2 (16T/14T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  93315-11206-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  296-13147-00-00

  SHIM

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  4GY-15515-00-00

  GEAR, DRIVEN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90201-25291-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  93310-225N0-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  4GY-15590-00-00

  Стартер односторонний

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90110-06091-00

  Болт

  Кол-во на узел:

  6

  Примечания:

  Replaced by 91317-06016-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  91317-06016-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90560-17265-00

  Кольцо/шайба

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90560-17368-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90560-17368-00

  SPACER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  99009-17400-00

  Circlip

  Кол-во на узел:

  2

  Примечания:

  Replaced by 93410-17X00-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  93410-17X00-00

  Circlip

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  55X-15167-00-00

  Пробка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
