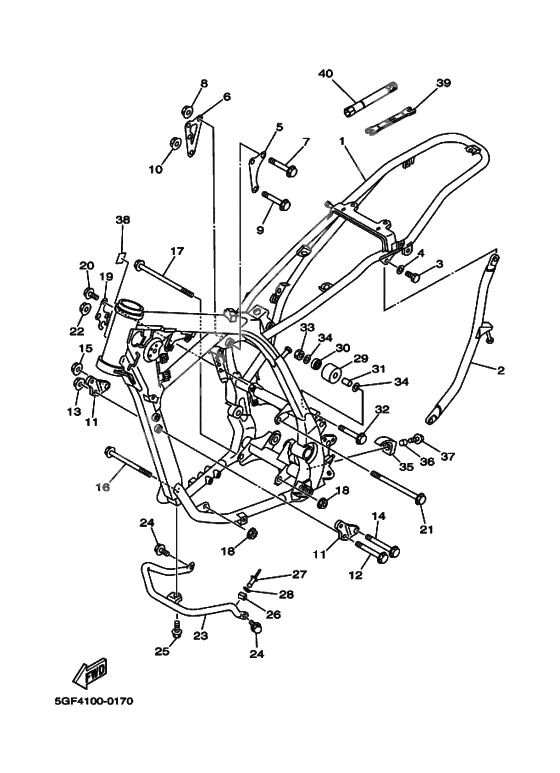

Frame comp

Frame comp

X

FRAME COMP (Ref #1)

1

Part #5GF-21110-00-P0

VIEW IN LIST

X

Back Stay Sub Comp. 1 (Ref #2)

2

Part #5GF-21105-00-P0

VIEW IN LIST

X

Washer, Plate (Ref #3)

3

Part #90201-08649-00

VIEW IN LIST

X

Болт (Ref #3)

3

Part #90106-08040-00

VIEW IN LIST

X

Крышка картера 2 (Ref #3)

3

Part #999-99999-99-00

VIEW IN LIST

X

Подставка, двигатель 2 (Ref #5)

5

Part #4GY-21315-00-00

VIEW IN LIST

X

Stay, Engine 4 (Ref #6)

6

Part #4GY-21318-01-00

VIEW IN LIST

X

BOLT (Ref #7)

7

Part #95817-08055-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #8)

8

Part #901-85081-69-00

VIEW IN LIST

X

Nut, U Flange (Ref #9)

9

Part #956-07102-00-00

VIEW IN LIST

X

BOLT (Ref #9)

9

Part #95817-10060-00

VIEW IN LIST

X

Stay, Engine 6 (Ref #11)

11

Part #4GY-21319-00-00

VIEW IN LIST

X

Stay, Engine 6 (Ref #11)

11

Part #4GY-21319-00-00

VIEW IN LIST

X

Stay, Engine 6 (Ref #11)

11

Part #4GY-21319-00-00

VIEW IN LIST

X

Stay, Engine 6 (Ref #11)

11

Part #4GY-21319-00-00

VIEW IN LIST

X

BOLT (Ref #12)

12

Part #95817-08070-00

VIEW IN LIST

X

Болт (Ref #14)

14

Part #90105-10609-00

VIEW IN LIST

X

Болт (Ref #16)

16

Part #95817-10110-00

VIEW IN LIST

X

Screw, With Washer (Ref #16)

16

Part #90105-10117-00

VIEW IN LIST

X

Подставка, двигатель 3 (Ref #19)

19

Part #4GY-21317-00-00

VIEW IN LIST

X

BOLT (Ref #20)

20

Part #901-0508X-15-00

VIEW IN LIST

X

BOLT (Ref #21)

21

Part #90105-10183-00

VIEW IN LIST

X

Protector, engine (Ref #23)

23

Part #4GY-21471-00-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #95817-06012-00

VIEW IN LIST

X

Амортизатор (Ref #26)

26

Part #4GY-21486-00-00

VIEW IN LIST

X

Глухая заклепка (Ref #27)

27

Part #90267-32071-00

VIEW IN LIST

X

Washer, Plate (Ref #28)

28

Part #90201-03313-00

VIEW IN LIST

X

Натяжитель (Ref #29)

29

Part #4EW-22178-01-00

VIEW IN LIST

X

BEARING (Ref #30)

30

Part #93300-60804-00

VIEW IN LIST

X

COLLAR (Ref #31)

31

Part #90387-086N4-00

VIEW IN LIST

X

BOLT (Ref #32)

32

Part #95027-08060-00

VIEW IN LIST

X

Nut, flange (Ref #33)

33

Part #90170-08158-00

VIEW IN LIST

X

Washer, Plate (Ref #34)

34

Part #90201-086P8-00

VIEW IN LIST

X

Washer, Plate (Ref #34)

34

Part #90201-086P8-00

VIEW IN LIST

X

Washer, Plate (Ref #34)

34

Part #90201-086P8-00

VIEW IN LIST

X

Washer, Plate (Ref #34)

34

Part #90201-086P8-00

VIEW IN LIST

X

Натяжитель (Ref #35)

35

Part #99999-04397-00

VIEW IN LIST

X

Втулка (Ref #36)

36

Part #90387-060A3-00

VIEW IN LIST

X

Screw, With Washer (Ref #37)

37

Part #90119-06118-00

VIEW IN LIST

X

Валик (Ref #38)

38

Part #1JK-21268-00-00

VIEW IN LIST

X

Wrench, Hexagon (Ref #39)

39

Part #23X-28166-00-00

VIEW IN LIST

X

Коробка свечи (Ref #40)

40

Part #1WG-2814F-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5GF-21110-00-P0

  FRAME COMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5GF-21105-00-P0

  Back Stay Sub Comp. 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90201-08649-00

  Washer, Plate

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90106-08051-00

  Болт

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90201-08086-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90106-08040-00

  Болт

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90106-08053-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 999-99999-99-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90201-08086-00

  Washer, Plate

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90201-08649-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  999-99999-99-00

  Крышка картера 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  4GY-21315-00-00

  Подставка, двигатель 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  4GY-21318-01-00

  Stay, Engine 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  95817-08055-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  95607-08200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  2

  Примечания:

  Replaced by 901-85081-69-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  901-85081-69-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  956-07102-00-00

  Nut, U Flange

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  95817-10060-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90105-10169-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 956-07102-00-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90105-10232-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-10060-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  4GY-21319-00-00

  Stay, Engine 6

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  95817-08070-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90105-10609-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95817-10110-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90105-10105-00

  Болт

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90105-10444-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90105-10117-00

  Screw, With Washer

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90105-10444-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90105-10117-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90105-10050-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-10110-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  4GY-21317-00-00

  Подставка, двигатель 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  95817-08016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 901-0508X-15-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  901-0508X-15-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90105-10183-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  4GY-21471-00-00

  Protector, engine

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  95817-06012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  4GY-21486-00-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90267-32071-00

  Глухая заклепка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90201-03313-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  4EW-22178-01-00

  Натяжитель

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  4EW-22178-00-00

  Натяжитель

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4EW-22178-01-00 Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  93300-60804-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  90387-086N4-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  95027-08060-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90170-08158-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90201-086P8-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  99999-04397-00

  Натяжитель

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  4ES-22178-00-00

  Натяжитель

  Кол-во на узел:

  1

  Примечания:

  Replaced by 99999-04397-00 Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  90387-060A3-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  90119-06118-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  1JK-21268-00-00

  Валик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  23X-28166-00-00

  Wrench, Hexagon

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  1WG-2814F-00-00

  Коробка свечи

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
