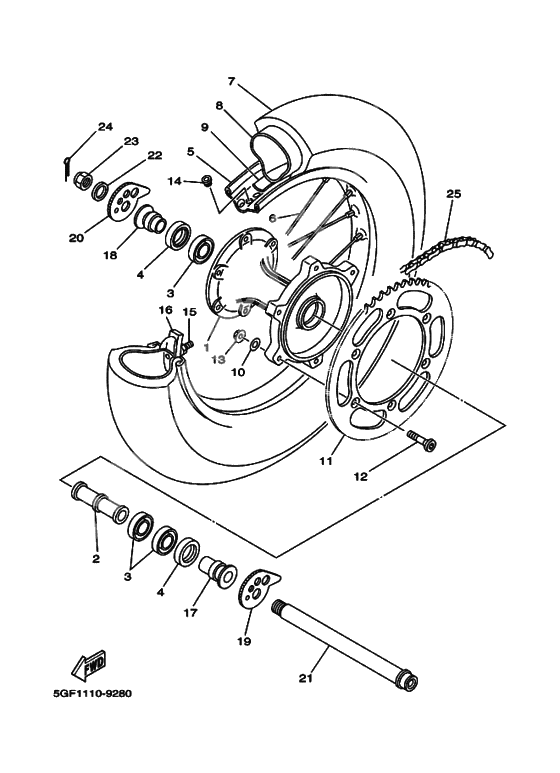

Rear wheel complete assy

Rear wheel complete assy

X

Hub, rear (Ref #1)

1

Part #4GY-25311-00-35

VIEW IN LIST

X

SPACER (Ref #2)

2

Part #90560-20278-00

VIEW IN LIST

X

BEARING (Ref #3)

3

Part #93306-07202-00

VIEW IN LIST

X

BEARING (Ref #3)

3

Part #93306-07202-00

VIEW IN LIST

X

BEARING (Ref #3)

3

Part #93306-07202-00

VIEW IN LIST

X

BEARING (Ref #3)

3

Part #93306-07202-00

VIEW IN LIST

X

Oil seal (Ref #4)

4

Part #93106-28023-00

VIEW IN LIST

X

Oil seal (Ref #4)

4

Part #93106-28023-00

VIEW IN LIST

X

Oil seal (Ref #4)

4

Part #93106-28023-00

VIEW IN LIST

X

Oil seal (Ref #4)

4

Part #93106-28023-00

VIEW IN LIST

X

Rim (2.15-18) (Ref #5)

5

Part #94421-18612-00

VIEW IN LIST

X

Спицы, комплект. (Ref #6)

6

Part #2VN-25304-00-00

VIEW IN LIST

X

Tire (100/100-18 59M D739) (Ref #7)

7

Part #941-10181-5H-00

VIEW IN LIST

X

TUBE (Ref #8)

8

Part #94211-18176-00

VIEW IN LIST

X

Band, Rim (2.15-18) (Ref #9)

9

Part #94340-18086-00

VIEW IN LIST

X

Washer, Plate (Ref #10)

10

Part #90201-08877-00

VIEW IN LIST

X

Звездочка, ведущая (52Т) (Ref #11)

11

Part #26A-25452-51-00

VIEW IN LIST

X

Болт (Ref #12)

12

Part #90109-081G2-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #13)

13

Part #901-85081-69-00

VIEW IN LIST

X

GROMMET (Ref #14)

14

Part #90480-10068-00

VIEW IN LIST

X

Шайба, подшипник (Ref #15)

15

Part #39X-25394-00-00

VIEW IN LIST

X

Демпфер (Ref #16)

16

Part #4XM-25364-00-00

VIEW IN LIST

X

COLLAR (Ref #17)

17

Part #90387-2001U-00

VIEW IN LIST

X

COLLAR (Ref #18)

18

Part #90387-2001V-00

VIEW IN LIST

X

Натяжитель цепи 1 (Ref #19)

19

Part #3BN-25388-00-00

VIEW IN LIST

X

Натяжитель цепи 2 (Ref #20)

20

Part #3BN-25389-00-00

VIEW IN LIST

X

Ось колеса (Ref #21)

21

Part #4GY-25381-00-00

VIEW IN LIST

X

Washer, Plate (Ref #22)

22

Part #90201-204M9-00

VIEW IN LIST

X

Nut, flange (Ref #23)

23

Part #90171-18053-00

VIEW IN LIST

X

. PIN (Ref #24)

24

Part #91490-25030-00

VIEW IN LIST

X

Цепь (Ref #25)

25

Part #9Y5-81381-09-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4GY-25311-00-35

  Hub, rear

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90560-20278-00

  SPACER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  93306-07202-00

  BEARING

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93106-28023-00

  Oil seal

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  94421-18612-00

  Rim (2.15-18)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  2VN-25304-00-00

  Спицы, комплект.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  941-10181-5H-00

  Tire (100/100-18 59M D739)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  94211-18176-00

  TUBE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  94340-18086-00

  Band, Rim (2.15-18)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  94309-18146-00

  Band, Rim (25-18)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 94340-18086-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90201-08326-00

  Washer, Plate

  Кол-во на узел:

  6

  Примечания:

  Replaced by 90201-08877-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90201-08877-00

  Washer, Plate

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  26A-25452-51-00

  Звездочка, ведущая (52Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  26A-25452-50-00

  Звездочка, ведущая (52Т)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 26A-25452-51-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90109-081G2-00

  Болт

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  95607-08200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  6

  Примечания:

  Replaced by 901-85081-69-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  901-85081-69-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90480-08608-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90480-10068-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90480-10068-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  39X-25394-00-00

  Шайба, подшипник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  4XM-25364-00-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90387-2001U-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90387-2001V-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  3BN-25388-00-00

  Натяжитель цепи 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  3BN-25389-00-00

  Натяжитель цепи 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  4GY-25381-00-00

  Ось колеса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90201-204M9-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90171-18053-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  91490-25030-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  91401-25030-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91490-25030-00 Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  94581-51110-00

  Цепь

  Кол-во на узел:

  1

  Примечания:

  Replaced by 9Y5-81381-09-00 Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  9Y5-81381-09-00

  Цепь

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
