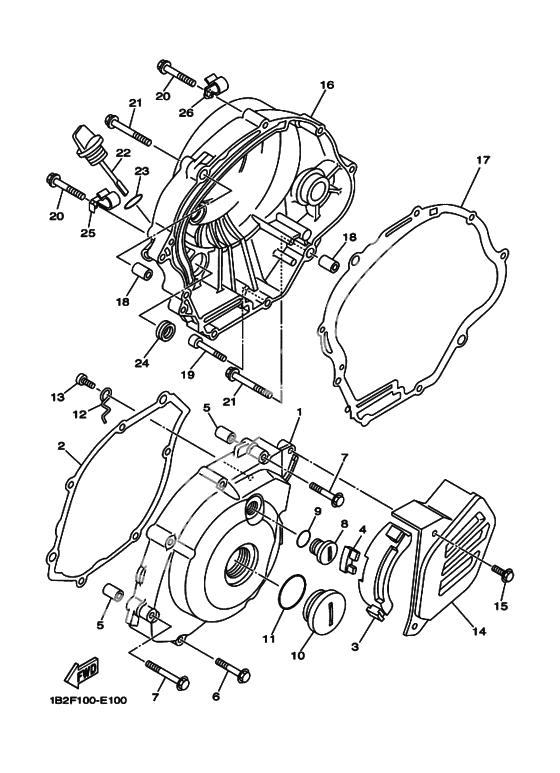

Крышки картера 1

Крышки картера 1

X

Крышка картера 1 (Ref #1)

1

Part #1B2-E5411-00-WN

VIEW IN LIST

X

Gasket, Crankcase Cover 1 (Ref #2)

2

Part #5HH-E5451-00-00

VIEW IN LIST

X

Guide, inlet (Ref #3)

3

Part #1B2-E5377-00-00

VIEW IN LIST

X

Дэмпфер опоры двигателя 1 (Ref #4)

4

Part #1B2-E5316-00-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #99530-10114-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #99530-10114-00

VIEW IN LIST

X

Болт (Ref #6)

6

Part #95027-06045-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #90105-06X19-00

VIEW IN LIST

X

プラグ,ストレート (Ref #7)

7

Part #90340-14W06-00

VIEW IN LIST

X

プラグ,ストレート (Ref #7)

7

Part #90340-14W06-00

VIEW IN LIST

X

プラグ,ストレート (Ref #7)

7

Part #90340-14W06-00

VIEW IN LIST

X

プラグ,ストレート (Ref #7)

7

Part #90340-14W06-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #9)

9

Part #93210-14369-00

VIEW IN LIST

X

Пробка, винт (Ref #10)

10

Part #90340-32123-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #11)

11

Part #93210-32172-00

VIEW IN LIST

X

PLATE (Ref #12)

12

Part #5HH-E5191-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #13)

13

Part #9851M-06010-00

VIEW IN LIST

X

Cover, Chain Case (Ref #14)

14

Part #1B2-E5418-00-WN

VIEW IN LIST

X

BOLT (Ref #15)

15

Part #95817-06016-00

VIEW IN LIST

X

Крышка картера 2 (Ref #16)

16

Part #1B2-E5421-10-WN

VIEW IN LIST

X

Gasket, Crankcase Cover 2 (Ref #17)

17

Part #5HH-E5461-00-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #91380-06035-00

VIEW IN LIST

X

Plug, Oil Level (Ref #21)

21

Part #5HH-E5362-00-00

VIEW IN LIST

X

Plug, Oil Level (Ref #21)

21

Part #5HH-E5362-00-00

VIEW IN LIST

X

Plug, Oil Level (Ref #21)

21

Part #5HH-E5362-00-00

VIEW IN LIST

X

Plug, Oil Level (Ref #21)

21

Part #5HH-E5362-00-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #23)

23

Part #93210-19123-00

VIEW IN LIST

X

Сальник (Ref #24)

24

Part #93101-10142-00

VIEW IN LIST

X

CLAMP (Ref #25)

25

Part #90465-08043-00

VIEW IN LIST

X

CLAMP (Ref #26)

26

Part #90465-08041-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1B2-E5411-00-WN

  Крышка картера 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5HH-E5451-00-00

  Gasket, Crankcase Cover 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  1B2-E5377-00-00

  Guide, inlet

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  1B2-E5316-00-00

  Дэмпфер опоры двигателя 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  99530-10114-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  95027-06045-00

  Болт

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90105-06X19-00

  BOLT

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  95027-06035-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 9502M-06045-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  9502M-06035-00

  BOLT

  Кол-во на узел:

  5

  Примечания:

  Replaced by 90105-06X19-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  9502M-06045-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 95027-06045-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90109-06W36-00

  Bolt, Flange

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90340-14W06-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90340-14W06-00

  プラグ,ストレート

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  93210-14369-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  93210-14800-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93210-14369-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90340-32123-00

  Пробка, винт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90340-32W07-00

  プラグ,ストレート

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90340-32123-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  93210-32800-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93210-32172-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  93210-32172-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5HH-E5191-00-00

  PLATE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  9851M-06010-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  1B2-E5418-00-WN

  Cover, Chain Case

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  95817-06016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  9581M-06016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06016-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  1B2-E5421-10-WN

  Крышка картера 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5HH-E5461-00-00

  Gasket, Crankcase Cover 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  91380-06035-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5HH-E5362-00-00

  Plug, Oil Level

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  93210-19123-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  93101-10800-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93101-10142-00 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  93101-10142-00

  Сальник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90465-08043-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90465-08041-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
