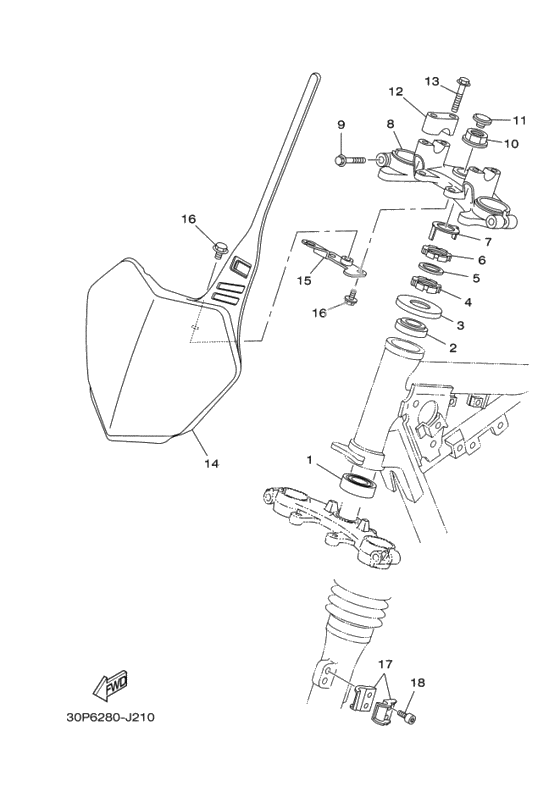

Рулевой механизм

Рулевой механизм

X

BEARING (Ref #1)

1

Part #93332-00079-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93399-99949-00

VIEW IN LIST

X

Крышка 2 (Ref #3)

3

Part #5HP-23416-00-00

VIEW IN LIST

X

Nut, flange (Ref #4)

4

Part #90179-25W23-00

VIEW IN LIST

X

Washer, Plate (Ref #5)

5

Part #90202-26142-00

VIEW IN LIST

X

Nut, flange (Ref #6)

6

Part #90179-25W22-00

VIEW IN LIST

X

Washer, special (Ref #7)

7

Part #5HH-F3418-00-00

VIEW IN LIST

X

Crown, Handle (Ref #8)

8

Part #1B2-F3435-10-35

VIEW IN LIST

X

BOLT (Ref #9)

9

Part #95027-08035-00

VIEW IN LIST

X

Nut, flange (Ref #10)

10

Part #90179-22005-00

VIEW IN LIST

X

CAP (Ref #11)

11

Part #1B2-F319U-00-00

VIEW IN LIST

X

Holder, Handle Upper (Ref #12)

12

Part #3V9-F3441-10-35

VIEW IN LIST

X

Plate, number (Ref #14)

14

Part #1B2-F3485-10-00

VIEW IN LIST

X

Стойка, плата (Ref #15)

15

Part #1B2-F3486-00-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #95817-06012-00

VIEW IN LIST

X

CLAMP (Ref #17)

17

Part #90465-14242-00

VIEW IN LIST

X

BOLT (Ref #18)

18

Part #9131M-06016-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  93332-00079-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  93399-99949-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5HP-23416-00-00

  Крышка 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90179-25W23-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90202-26142-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90179-25W22-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5HH-F3418-00-00

  Washer, special

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  1B2-F3435-10-35

  Crown, Handle

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  9502M-08035-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95027-08035-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  95027-08035-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90179-22412-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90179-22005-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90179-22005-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  1B2-F319U-00-00

  CAP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  3V9-F3441-10-35

  Holder, Handle Upper

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  1B2-F3485-10-00

  Plate, number

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  1B2-F3486-00-00

  Стойка, плата

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95817-06012-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  9582M-06012-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Replaced by 95817-06012-00 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90465-14242-00

  CLAMP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  9131M-06016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
