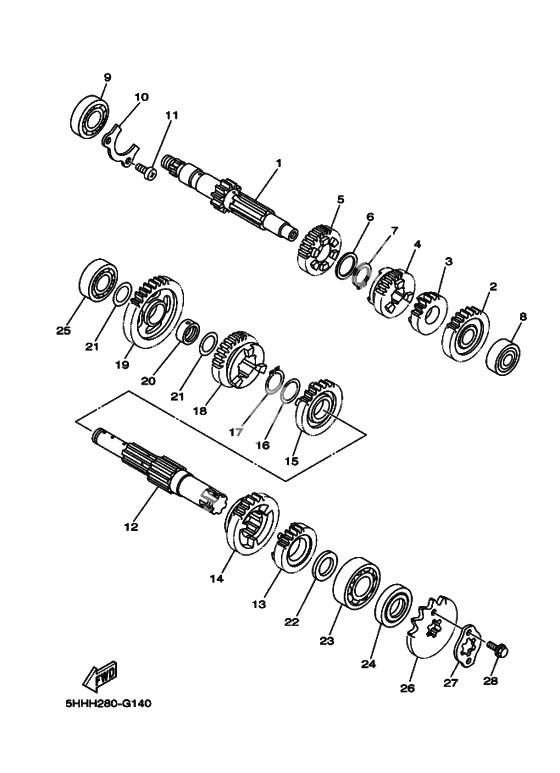

Трансмиссия

Трансмиссия

X

Axle, Main (Ref #1)

1

Part #5HH-E7411-10-00

VIEW IN LIST

X

Шестерня, 5-ая (24Т) (Ref #2)

2

Part #5HH-E7151-20-00

VIEW IN LIST

X

Шестерня, 2-ая (18Т) (Ref #3)

3

Part #5HH-E7121-00-00

VIEW IN LIST

X

Шестерня, 3-ая (19Т) (Ref #4)

4

Part #5AP-E7131-00-00

VIEW IN LIST

X

Шестерня, 4-ая (22Т) (Ref #5)

5

Part #5HH-E7141-20-00

VIEW IN LIST

X

Washer, Plate (Ref #6)

6

Part #90201-20266-00

VIEW IN LIST

X

Circlip (Ref #7)

7

Part #93410-20038-00

VIEW IN LIST

X

BEARING (Ref #8)

8

Part #93306-201X3-00

VIEW IN LIST

X

BEARING (Ref #9)

9

Part #93306-203YG-00

VIEW IN LIST

X

Накладка моторчика (Ref #10)

10

Part #5HH-E7471-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #11)

11

Part #9851M-06014-00

VIEW IN LIST

X

Ось (Ref #12)

12

Part #5LX-E7402-00-00

VIEW IN LIST

X

Шестерня, 5-ого колеса (21Т) (Ref #13)

13

Part #5HH-E7251-10-00

VIEW IN LIST

X

Шестерня, 2-ого колеса (32Т) (Ref #14)

14

Part #5RM-17221-00-00

VIEW IN LIST

X

Шестерня, 3-го колеса (25Т) (Ref #15)

15

Part #5LX-E7231-10-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90214-19002-00

VIEW IN LIST

X

Circlip (Ref #17)

17

Part #93410-22039-00

VIEW IN LIST

X

Gear, 4Th Whell (23T) (Ref #18)

18

Part #5HH-17241-00-00

VIEW IN LIST

X

Gear, 1St Wheel (37T) (Ref #19)

19

Part #5HH-17211-00-00

VIEW IN LIST

X

Collar 1 (Ref #20)

20

Part #5YY-E7258-00-00

VIEW IN LIST

X

Washer, Plate (Ref #21)

21

Part #90201-177G4-00

VIEW IN LIST

X

Washer, Plate (Ref #21)

21

Part #90201-177G4-00

VIEW IN LIST

X

Washer, Plate (Ref #21)

21

Part #90201-177G4-00

VIEW IN LIST

X

Washer, Plate (Ref #21)

21

Part #90201-177G4-00

VIEW IN LIST

X

Washer, Plate (Ref #22)

22

Part #90201-20272-00

VIEW IN LIST

X

BEARING (Ref #23)

23

Part #93306-204X8-00

VIEW IN LIST

X

Oil seal (Ref #24)

24

Part #93102-20143-00

VIEW IN LIST

X

BEARING (Ref #25)

25

Part #93306-20332-00

VIEW IN LIST

X

Sprocket, Drive (13T) (Ref #26)

26

Part #93822-13213-00

VIEW IN LIST

X

Holder, Sprocket (Ref #27)

27

Part #1B2-E7456-00-00

VIEW IN LIST

X

BOLT (Ref #28)

28

Part #9131M-05010-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5HH-E7411-10-00

  Axle, Main

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5HH-E7151-20-00

  Шестерня, 5-ая (24Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5HH-E7121-00-00

  Шестерня, 2-ая (18Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5HH-E7121-20-00

  Шестерня, 2-ая (18Т)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5HH-E7121-00-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  5AP-E7131-00-00

  Шестерня, 3-ая (19Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  5HH-E7141-20-00

  Шестерня, 4-ая (22Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90201-20266-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  93410-20038-00

  Circlip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  93410-20809-00

  Circlip

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93410-20038-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  93306-201X3-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  93306-203YG-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5HH-E7471-00-00

  Накладка моторчика

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  9851M-06014-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5LX-E7402-00-00

  Ось

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5HH-E7402-30-00

  Ось

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5LX-E7402-00-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  5HH-E7251-20-00

  Шестерня, 5-ого колеса (21Т)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5HH-E7251-10-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  5HH-E7251-10-00

  Шестерня, 5-ого колеса (21Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5RM-17221-00-00

  Шестерня, 2-ого колеса (32Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5AP-17221-00-00

  Шестерня, 2-ого колеса (32Т)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5RM-17221-00-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5HH-E7221-20-00

  Шестерня, 2-ого колеса (32Т)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5AP-17221-00-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  5LX-E7231-10-00

  Шестерня, 3-го колеса (25Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90214-19002-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  93410-22039-00

  Circlip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  5HH-17241-00-00

  Gear, 4Th Whell (23T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  5HH-E7241-00-00

  Gear, 4Th Whell (23T)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5HH-17241-00-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  5HH-17211-00-00

  Gear, 1St Wheel (37T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  5HH-E7211-20-00

  Gear, 1St Wheel (37T)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5HH-17211-00-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5YY-E7258-00-00

  Collar 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5LX-E7258-00-00

  Collar 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5YY-E7258-00-00 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90201-177G4-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90201-20272-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  93306-204X8-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  93102-20143-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  93306-20332-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  93306-203XD-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93306-20332-00 Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  93822-13213-00

  Sprocket, Drive (13T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  1B2-E7456-00-00

  Holder, Sprocket

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  9131M-05010-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
