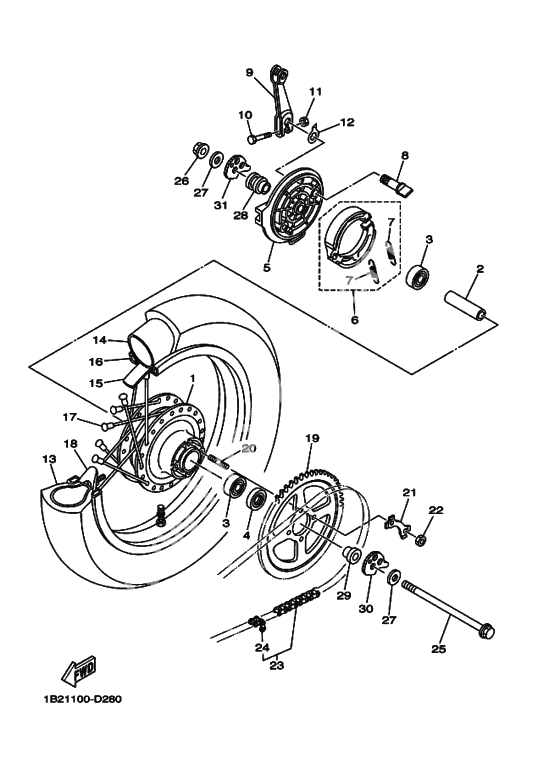

Заднее колесо

Заднее колесо

Заднее колесо
Hub, rear (Ref #1)
1
Part #1B2-F5311-00-35
SPACER (Ref #2)
2
Part #90560-12170-00
BEARING (Ref #3)
3
Part #93306-301YY-00
BEARING (Ref #3)
3
Part #93306-301YY-00
BEARING (Ref #3)
3
Part #93306-301YY-00
BEARING (Ref #3)
3
Part #93306-301YY-00
Oil seal (Ref #4)
4
Part #93106-20809-00
Plate, Brake Shoe (Ref #5)
5
Part #1B2-F5321-00-35
Brake Shoe Kit (Ref #6)
6
Part #4KN-W253E-11-00
Пружина натяжения (Ref #7)
7
Part #90506-15260-00
Пружина натяжения (Ref #7)
7
Part #90506-15260-00
Пружина натяжения (Ref #7)
7
Part #90506-15260-00
Пружина натяжения (Ref #7)
7
Part #90506-15260-00
CAMSHAFT (Ref #8)
8
Part #1B2-F5151-00-00
Lever, Camshaft (Ref #9)
9
Part #55K-25355-00-00
BOLT (Ref #10)
10
Part #97017-06030-00
Nut, flange (Ref #11)
11
Part #95317-06600-00
Plate, Indicator (Ref #12)
12
Part #2JX-2533A-00-00
Tire (90/100 - 16 52M Ix05H) (Ref #13)
13
Part #941-09160-19-00
Tube (90/100-16M Tr4) (Ref #14)
14
Part #94209-16003-00
Комплект (Ref #15)
15
Part #94330-16058-00
Обод (Ref #16)
16
Part #94416-16003-00
Спицы, комплект. (Ref #17)
17
Part #1B2-F5304-10-00
Шайба, подшипник (Ref #18)
18
Part #1B2-F5394-00-00
Sprocket, Driven (54T) (Ref #19)
19
Part #1B2-F5454-21-00
BOLT, STUD (Ref #20)
20
Part #90116-10013-00
Washer, Plate (Ref #21)
21
Part #5RM-F5412-00-00
Nut, flange (Ref #22)
22
Part #90170-10011-00
Цепь (Ref #23)
23
Part #9Y5-82511-21-00
Соединение цепи (Ref #24)
24
Part #94681-97001-00
Ось колеса (Ref #25)
25
Part #1B2-F5381-10-00
Гайка, самоблокирующаяся (Ref #26)
26
Part #95607-12200-00
Washer, Plate (Ref #27)
27
Part #90201-126A7-00
Washer, Plate (Ref #27)
27
Part #90201-126A7-00
Washer, Plate (Ref #27)
27
Part #90201-126A7-00
Washer, Plate (Ref #27)
27
Part #90201-126A7-00
Collar, Wheel (Ref #28)
28
Part #1B2-F5383-00-00
COLLAR (Ref #29)
29
Part #90387-127E0-00
Натяжитель цепи 1 (Ref #30)
30
Part #1B2-F5388-00-00
Натяжитель цепи 2 (Ref #31)
31
Part #1B2-F5389-00-00
+ -
  • 1
    1B2-F5311-00-35

    Hub, rear

    1
    Доступно: Нет в наличии
  • 2
    90560-12170-00

    SPACER

    1
    Доступно: Нет в наличии
  • 3
    93306-301YY-00

    BEARING

    2
    Доступно: Нет в наличии
  • 4
    93106-20809-00

    Oil seal

    1
    Доступно: Нет в наличии
  • 5
    1B2-F5321-00-35

    Plate, Brake Shoe

    1
    Доступно: Нет в наличии
  • 6
    4KN-W253E-11-00

    Brake Shoe Kit

    1
    Доступно: Нет в наличии
  • 7
    90506-15260-00

    Пружина натяжения

    2
    Доступно: Нет в наличии
  • 8
    1B2-F5151-00-00

    CAMSHAFT

    1
    Доступно: Нет в наличии
  • 9
    55K-25355-00-00

    Lever, Camshaft

    1
    Доступно: Нет в наличии
  • 9
    5HH-F5355-01-00

    Lever, Camshaft

    1
    Replaced by 55K-25355-00-00 Доступно: Нет в наличии
  • 10
    90101-06W00-00

    BOLT

    1
    Replaced by 97017-06030-00 Доступно: Нет в наличии
  • 10
    97017-06030-00

    BOLT

    1
    Доступно: Нет в наличии
  • 11
    95317-06600-00

    Nut, flange

    1
    Доступно: Нет в наличии
  • 11
    9530N-06600-00

    Nut, flange

    1
    Replaced by 95317-06600-00 Доступно: Нет в наличии
  • 12
    2JX-2533A-00-00

    Plate, Indicator

    1
    Доступно: Нет в наличии
  • 12
    1B2-F533A-00-00

    Plate, Indicator

    1
    Replaced by 2JX-2533A-00-00 Доступно: Нет в наличии
  • 13
    941-09160-19-00

    Tire (90/100 - 16 52M Ix05H)

    1
    Доступно: Нет в наличии
  • 14
    94209-16003-00

    Tube (90/100-16M Tr4)

    1
    Доступно: Нет в наличии
  • 15
    94330-16058-00

    Комплект

    1
    Доступно: Нет в наличии
  • 16
    94416-16803-00

    Обод

    1
    Replaced by 94416-16003-00 Доступно: Нет в наличии
  • 16
    94416-16003-00

    Обод

    1
    Доступно: Нет в наличии
  • 17
    1B2-F5304-10-00

    Спицы, комплект.

    1
    Доступно: Нет в наличии
  • 18
    1B2-F5394-00-00

    Шайба, подшипник

    1
    Доступно: Нет в наличии
  • 19
    1B2-F5454-21-00

    Sprocket, Driven (54T)

    1
    Доступно: Нет в наличии
  • 20
    90116-10013-00

    BOLT, STUD

    4
    Доступно: Нет в наличии
  • 21
    5RM-F5412-00-00

    Washer, Plate

    2
    Доступно: Нет в наличии
  • 22
    90170-10206-00

    Nut, flange

    4
    Replaced by 90170-10011-00 Доступно: Нет в наличии
  • 22
    90170-10011-00

    Nut, flange

    4
    Доступно: Нет в наличии
  • 23
    9Y5-81971-21-00

    Цепь

    1
    Replaced by 9Y5-82511-21-00 Доступно: Нет в наличии
  • 23
    945-81971-21-00

    Цепь

    1
    Replaced by 9Y5-81971-21-00 Доступно: Нет в наличии
  • 23
    9Y5-82511-21-00

    Цепь

    1
    Доступно: Нет в наличии
  • 24
    94681-97001-00

    Соединение цепи

    1
    Доступно: Нет в наличии
  • 25
    1B2-F5381-10-00

    Ось колеса

    1
    Доступно: Нет в наличии
  • 26
    95607-12200-00

    Гайка, самоблокирующаяся

    1
    Доступно: Нет в наличии
  • 26
    9560M-12200-00

    BOLT, STUD

    1
    Replaced by 95607-12200-00 Доступно: Нет в наличии
  • 27
    90201-126A7-00

    Washer, Plate

    2
    Доступно: Нет в наличии
  • 28
    1B2-F5383-00-00

    Collar, Wheel

    1
    Доступно: Нет в наличии
  • 29
    90387-12670-00

    COLLAR

    1
    Replaced by 90387-127E0-00 Доступно: Нет в наличии
  • 29
    90387-127E0-00

    COLLAR

    1
    Доступно: Нет в наличии
  • 30
    1B2-F5388-00-00

    Натяжитель цепи 1

    1
    Доступно: Нет в наличии
  • 31
    1B2-F5389-00-00

    Натяжитель цепи 2

    1
    Доступно: Нет в наличии
