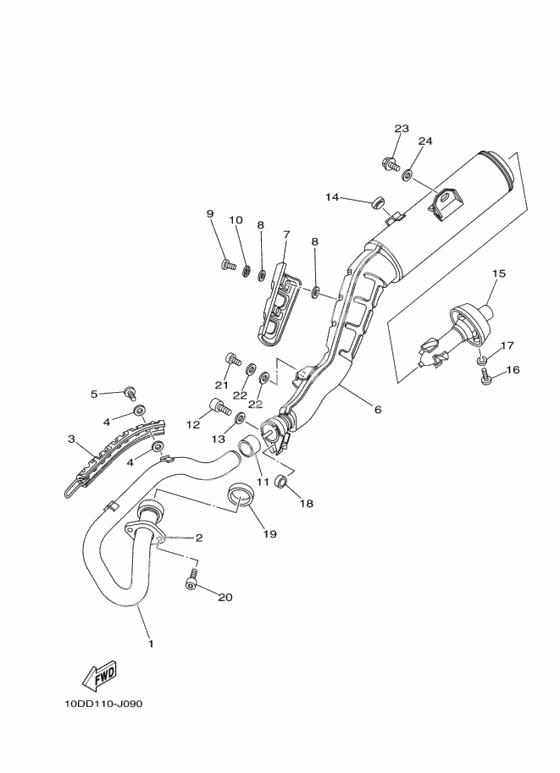

Выхлопная система

Выхлопная система

X

Pipe, Exhaust 1 (Ref #1)

1

Part #2JX-14611-02-00

VIEW IN LIST

X

Nut, Ring (Ref #2)

2

Part #5H0-14612-01-00

VIEW IN LIST

X

Protector, Exhaust Pipe (Ref #3)

3

Part #5LB-14628-00-00

VIEW IN LIST

X

Washer, Plate (Ref #4)

4

Part #90201-05015-00

VIEW IN LIST

X

Washer, Plate (Ref #4)

4

Part #90201-05015-00

VIEW IN LIST

X

Washer, Plate (Ref #4)

4

Part #90201-05015-00

VIEW IN LIST

X

Washer, Plate (Ref #4)

4

Part #90201-05015-00

VIEW IN LIST

X

Винт, бандаж (Ref #5)

5

Part #989-07060-10-00

VIEW IN LIST

X

Глушитель (Ref #6)

6

Part #2JX-14711-10-00

VIEW IN LIST

X

Protector, Muffler 2 (Ref #7)

7

Part #2JX-14728-00-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90202-05191-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90202-05191-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90202-05191-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90202-05191-00

VIEW IN LIST

X

Washer, Plate (Ref #10)

10

Part #90206-06090-00

VIEW IN LIST

X

Gasket, muffler (Ref #11)

11

Part #3YF-14714-00-00

VIEW IN LIST

X

BOLT (Ref #12)

12

Part #91317-08025-00

VIEW IN LIST

X

Washer, Plate (Ref #13)

13

Part #92907-08600-00

VIEW IN LIST

X

Дэмпфер соединения (Ref #14)

14

Part #22W-24181-00-00

VIEW IN LIST

X

Pipe, Outlet (Ref #15)

15

Part #1RH-14752-01-00

VIEW IN LIST

X

Screw, Pan Head (Ref #16)

16

Part #98507-06010-00

VIEW IN LIST

X

Washer, Plate (Ref #17)

17

Part #92907-06600-00

VIEW IN LIST

X

Collar (Ref #18)

18

Part #903-87080-K1-00

VIEW IN LIST

X

Gasket, Exhaust Pipe (Ref #19)

19

Part #4BE-14613-00-00

VIEW IN LIST

X

Болт диагональный (Ref #20)

20

Part #91314-06020-00

VIEW IN LIST

X

Болт диагональный (Ref #21)

21

Part #91317-08020-00

VIEW IN LIST

X

Washer, Plate (Ref #22)

22

Part #90201-08877-00

VIEW IN LIST

X

Washer, Plate (Ref #22)

22

Part #90201-08877-00

VIEW IN LIST

X

Washer, Plate (Ref #22)

22

Part #90201-08877-00

VIEW IN LIST

X

Washer, Plate (Ref #22)

22

Part #90201-08877-00

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #901-0508X-15-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  2JX-14611-02-00

  Pipe, Exhaust 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5H0-14612-01-00

  Nut, Ring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5LB-14628-00-00

  Protector, Exhaust Pipe

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90201-05015-00

  Washer, Plate

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  989-07060-10-00

  Винт, бандаж

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  2JX-14711-10-00

  Глушитель

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  2JX-14728-00-00

  Protector, Muffler 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90202-05191-00

  Washer, Plate

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90206-06090-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  3YF-14714-00-00

  Gasket, muffler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  91317-08025-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  92907-08600-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  22W-24181-00-00

  Дэмпфер соединения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  1RH-14752-01-00

  Pipe, Outlet

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  98507-06010-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  92907-06600-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  903-87080-K1-00

  Collar

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  4BE-14613-00-00

  Gasket, Exhaust Pipe

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  91312-06020-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91314-06020-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  91314-06020-00

  Болт диагональный

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  91317-08020-00

  Болт диагональный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90201-08326-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90201-08877-00 Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90201-08877-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  95817-08016-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 901-0508X-15-00 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  901-0508X-15-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
