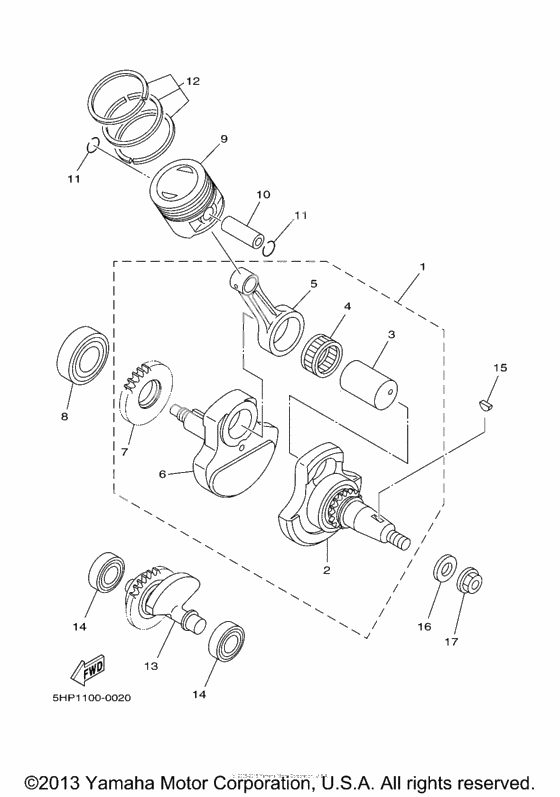

Crankshaft piston

Crankshaft piston

X

Вал коленчатый (Ref #1)

1

Part #5HH-E1400-13-00

VIEW IN LIST

X

Вал коленчатый (Ref #1)

1

Part #5RM-E1400-01-00

VIEW IN LIST

X

Кривошип (Ref #2)

2

Part #5HP-11401-09-00

VIEW IN LIST

X

Палец шатунный (Ref #3)

3

Part #4LS-11681-01-00

VIEW IN LIST

X

BEARING (Ref #4)

4

Part #933-10629-0C-00

VIEW IN LIST

X

Rod, connecting (Ref #5)

5

Part #4LS-11651-02-00

VIEW IN LIST

X

Кривошип (Ref #6)

6

Part #5HP-11422-00-00

VIEW IN LIST

X

Ведущая шестерня (Ref #7)

7

Part #5AP-11536-00-00

VIEW IN LIST

X

BEARING (Ref #8)

8

Part #93306-20597-00

VIEW IN LIST

X

Piston (1.00Mm O/s) (Ref #9)

9

Part #5HP-11638-00-00

VIEW IN LIST

X

Piston (0.50Mm O/s) (Ref #9)

9

Part #5HP-11636-00-00

VIEW IN LIST

X

Piston (std) (Ref #9)

9

Part #5HP-11631-00-A0

VIEW IN LIST

X

Палец поршня (Ref #10)

10

Part #2TK-11633-00-00

VIEW IN LIST

X

Кольцо стопорное (Ref #11)

11

Part #93450-16068-00

VIEW IN LIST

X

Кольцо стопорное (Ref #11)

11

Part #93450-16068-00

VIEW IN LIST

X

Кольцо стопорное (Ref #11)

11

Part #93450-16068-00

VIEW IN LIST

X

Кольцо стопорное (Ref #11)

11

Part #93450-16068-00

VIEW IN LIST

X

Кольца поршневые (Ref #12)

12

Part #4LS-11607-00-00

VIEW IN LIST

X

Кольца поршневые (Ref #12)

12

Part #4LS-11605-00-00

VIEW IN LIST

X

Кольца поршневые (Ref #12)

12

Part #4LS-11603-00-00

VIEW IN LIST

X

Балансир (Ref #13)

13

Part #5HP-11500-00-00

VIEW IN LIST

X

BEARING (Ref #14)

14

Part #93306-20211-00

VIEW IN LIST

X

BEARING (Ref #14)

14

Part #93306-20211-00

VIEW IN LIST

X

BEARING (Ref #14)

14

Part #93306-20211-00

VIEW IN LIST

X

BEARING (Ref #14)

14

Part #93306-20211-00

VIEW IN LIST

X

KEY,WOODRUFF (Ref #15)

15

Part #90280-03017-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-120E8-00

VIEW IN LIST

X

Nut, flange (Ref #17)

17

Part #90179-12657-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5HH-E1400-13-00

  Вал коленчатый

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  5RM-E1400-01-00

  Вал коленчатый

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  5HP-11400-00-00

  Вал коленчатый

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5RM-E1400-01-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5HP-11401-09-00

  Кривошип

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5HP-W1141-00-00

  Кривошип

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5HP-11401-09-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  4LS-11681-01-00

  Палец шатунный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  933-10629-0C-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  4LS-11651-02-00

  Rod, connecting

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  5HP-11422-00-00

  Кривошип

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5AP-11536-00-00

  Ведущая шестерня

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  93306-20597-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5HP-11638-00-00

  Piston (1.00Mm O/s)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5HP-11636-00-00

  Piston (0.50Mm O/s)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5HP-11631-00-A0

  Piston (std)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  2TK-11633-00-00

  Палец поршня

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  93450-16068-00

  Кольцо стопорное

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  4LS-11607-00-00

  Кольца поршневые

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  4LS-11605-00-00

  Кольца поршневые

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  4LS-11603-00-00

  Кольца поршневые

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  5HP-11500-00-00

  Балансир

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  93306-20211-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90280-03017-00

  KEY,WOODRUFF

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90201-120E8-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90179-12657-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
