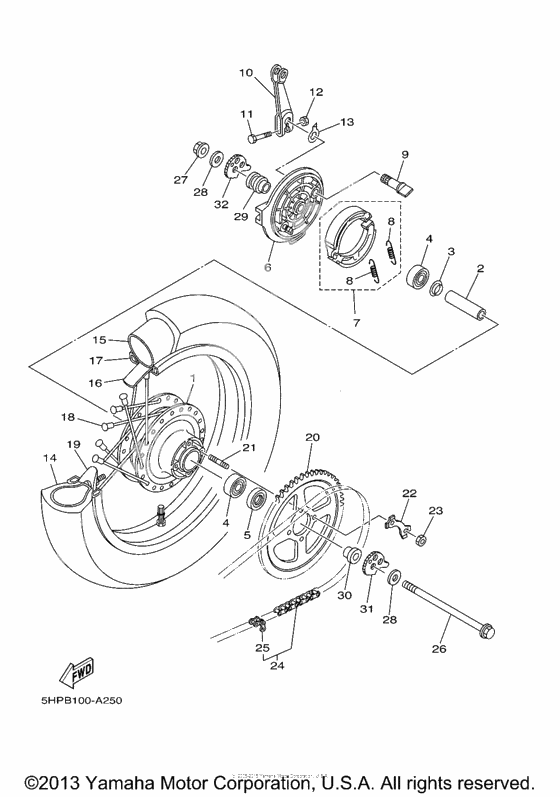

Rear wheel

Rear wheel

X

Hub, rear (Ref #1)

1

Part #5HP-25311-10-00

VIEW IN LIST

X

SPACER (Ref #2)

2

Part #90560-12170-00

VIEW IN LIST

X

Flange, Spacer (Ref #3)

3

Part #109-25315-00-00

VIEW IN LIST

X

BEARING (Ref #4)

4

Part #93306-30111-00

VIEW IN LIST

X

BEARING (Ref #4)

4

Part #93306-30111-00

VIEW IN LIST

X

BEARING (Ref #4)

4

Part #93306-30111-00

VIEW IN LIST

X

BEARING (Ref #4)

4

Part #93306-30111-00

VIEW IN LIST

X

Oil seal (Ref #5)

5

Part #93106-20033-00

VIEW IN LIST

X

Plate, Brake Shoe (Ref #6)

6

Part #5HP-25321-00-00

VIEW IN LIST

X

Brake Shoe Kit (Ref #7)

7

Part #4KN-W253E-11-00

VIEW IN LIST

X

Пружина натяжения (Ref #8)

8

Part #90506-15260-00

VIEW IN LIST

X

Пружина натяжения (Ref #8)

8

Part #90506-15260-00

VIEW IN LIST

X

Пружина натяжения (Ref #8)

8

Part #90506-15260-00

VIEW IN LIST

X

Пружина натяжения (Ref #8)

8

Part #90506-15260-00

VIEW IN LIST

X

CAMSHAFT (Ref #9)

9

Part #4GL-25351-00-00

VIEW IN LIST

X

Lever, Camshaft (Ref #10)

10

Part #55K-25355-00-00

VIEW IN LIST

X

BOLT (Ref #11)

11

Part #90101-06278-00

VIEW IN LIST

X

Nut, flange (Ref #12)

12

Part #953-17176-60-00

VIEW IN LIST

X

Plate, Indicator (Ref #13)

13

Part #2JX-2533A-00-00

VIEW IN LIST

X

Tire (90/100-14 49m) (Ref #14)

14

Part #94109-14008-00

VIEW IN LIST

X

Tire (90/100 - 16 52M Ix05H) (Ref #14)

14

Part #941-09160-19-00

VIEW IN LIST

X

Tube (90/100-16M Tr4) (Ref #15)

15

Part #94209-16003-00

VIEW IN LIST

X

Tube (90/100-14 Tr6) (Ref #15)

15

Part #94209-14003-00

VIEW IN LIST

X

Комплект (Ref #16)

16

Part #94330-16058-00

VIEW IN LIST

X

Комплект (Ref #16)

16

Part #94327-14076-00

VIEW IN LIST

X

Обод (Ref #17)

17

Part #94416-16003-00

VIEW IN LIST

X

Обод (Ref #17)

17

Part #94416-14002-00

VIEW IN LIST

X

Спицы, комплект. (Ref #18)

18

Part #5HP-25304-00-00

VIEW IN LIST

X

Спицы, комплект. (Ref #18)

18

Part #538-25304-10-00

VIEW IN LIST

X

Шайба, подшипник (Ref #19)

19

Part #5X2-25394-00-00

VIEW IN LIST

X

Sprocket, Driven (54T) (Ref #20)

20

Part #5HP-25454-20-00

VIEW IN LIST

X

Sprocket, Driven (49T) (Ref #20)

20

Part #5HP-25449-20-00

VIEW IN LIST

X

BOLT, STUD (Ref #21)

21

Part #90116-10013-00

VIEW IN LIST

X

Washer, Plate (Ref #22)

22

Part #10V-25412-00-00

VIEW IN LIST

X

Nut, flange (Ref #23)

23

Part #90170-10011-00

VIEW IN LIST

X

Цепь (Ref #24)

24

Part #9Y5-82511-21-00

VIEW IN LIST

X

Цепь (Ref #24)

24

Part #9Y5-81971-15-00

VIEW IN LIST

X

Соединение цепи (Ref #25)

25

Part #94681-97001-00

VIEW IN LIST

X

Ось колеса (Ref #26)

26

Part #5HP-25381-00-00

VIEW IN LIST

X

Ось колеса (Ref #26)

26

Part #5HN-25381-00-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #27)

27

Part #95607-12200-00

VIEW IN LIST

X

Washer, Plate (Ref #28)

28

Part #90201-126A7-00

VIEW IN LIST

X

Washer, Plate (Ref #28)

28

Part #90201-126A7-00

VIEW IN LIST

X

Washer, Plate (Ref #28)

28

Part #90201-126A7-00

VIEW IN LIST

X

Washer, Plate (Ref #28)

28

Part #90201-126A7-00

VIEW IN LIST

X

Collar, Wheel (Ref #29)

29

Part #5HP-25383-00-00

VIEW IN LIST

X

COLLAR (Ref #30)

30

Part #90387-127E0-00

VIEW IN LIST

X

Натяжитель цепи 1 (Ref #31)

31

Part #5HP-25388-00-00

VIEW IN LIST

X

Натяжитель цепи 2 (Ref #32)

32

Part #5HP-25389-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5HP-25311-10-00

  Hub, rear

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90560-12170-00

  SPACER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  109-25315-00-00

  Flange, Spacer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93306-30111-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  93106-20033-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  5HP-25321-00-00

  Plate, Brake Shoe

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  4KN-W253E-11-00

  Brake Shoe Kit

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90506-15260-00

  Пружина натяжения

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  3Y6-25351-00-00

  CAMSHAFT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4GL-25351-00-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  4GL-25351-00-00

  CAMSHAFT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  55K-25355-00-00

  Lever, Camshaft

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90101-06278-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  953-17176-60-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  2JX-2533A-00-00

  Plate, Indicator

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  94109-14008-00

  Tire (90/100-14 49m)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  94109-16008-00

  Tire (90/100-16 52M Ix05H)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 941-09160-19-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  941-09160-19-00

  Tire (90/100 - 16 52M Ix05H)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  94209-16003-00

  Tube (90/100-16M Tr4)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  94209-14003-00

  Tube (90/100-14 Tr6)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  94330-16058-00

  Комплект

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  94327-14076-00

  Комплект

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  94416-16003-00

  Обод

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  94416-14002-00

  Обод

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  5HP-25304-00-00

  Спицы, комплект.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  538-25304-10-00

  Спицы, комплект.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  5X2-25394-00-00

  Шайба, подшипник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5HP-25454-20-00

  Sprocket, Driven (54T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5HP-25449-20-00

  Sprocket, Driven (49T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90116-10013-00

  BOLT, STUD

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  10V-25412-00-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90170-10206-00

  Nut, flange

  Кол-во на узел:

  4

  Примечания:

  Replaced by 90170-10011-00 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90170-10011-00

  Nut, flange

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  945-81971-21-00

  Цепь

  Кол-во на узел:

  1

  Примечания:

  Replaced by 9Y5-81971-21-00 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  9Y5-82511-21-00

  Цепь

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  9Y5-81971-21-00

  Цепь

  Кол-во на узел:

  1

  Примечания:

  Replaced by 9Y5-82511-21-00 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  9Y5-81971-15-00

  Цепь

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  94581-97116-00

  Цепь

  Кол-во на узел:

  1

  Примечания:

  Replaced by 9Y5-81971-15-00 Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  94681-97001-00

  Соединение цепи

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  5HP-25381-00-00

  Ось колеса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  5HN-25381-00-00

  Ось колеса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  95607-12200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90201-126A7-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  5HP-25383-00-00

  Collar, Wheel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  90387-127E0-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  5HP-25388-00-00

  Натяжитель цепи 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  5HP-25389-00-00

  Натяжитель цепи 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
