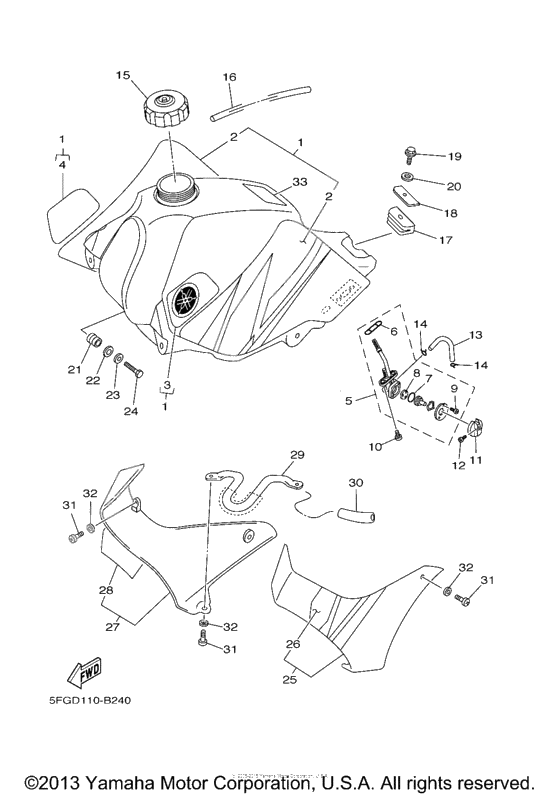

Fuel tank

Fuel tank

Fuel tank
Graphic Set (Ref #2)
2
Part #5FG-F4240-40-00
Graphic Set (Ref #2)
2
Part #5FG-F4240-40-00
Graphic Set (Ref #2)
2
Part #5FG-F4240-40-00
Graphic Set (Ref #2)
2
Part #5FG-F4240-40-00
Mark 1 (Ref #3)
3
Part #5FG-F4235-10-00
Mark 2 (Ref #4)
4
Part #5FG-F4236-10-00
Топливный кран (Ref #5)
5
Part #3RW-24500-01-00
Washer, Needle Valve (Ref #6)
6
Part #4X8-24512-00-00
PLATE, SEAL DAMPER (Ref #7)
7
Part #3AJ-24534-01-00
. . VALVE, CHECK (Ref #8)
8
Part #3AC-24523-00-00
Screw, Pan Head (Ref #9)
9
Part #98580-03008-00
BOLT (Ref #10)
10
Part #90149-06011-00
Lever, cock (Ref #11)
11
Part #1YH-F4524-00-00
Screw, Pan Head (Ref #12)
12
Part #98517-03008-00
HOSE (Ref #13)
13
Part #904-4512W-09-00
CLIP (Ref #14)
14
Part #904-6711W-03-00
CLIP (Ref #14)
14
Part #904-6711W-03-00
CLIP (Ref #14)
14
Part #904-6711W-03-00
CLIP (Ref #14)
14
Part #904-6711W-03-00
Cap Asy (Ref #15)
15
Part #5CH-F4610-00-00
HOSE (Ref #16)
16
Part #904-4509W-01-00
Дэмпфер соединения (Ref #17)
17
Part #4VW-F4182-00-00
Washer, special (Ref #18)
18
Part #4VW-F4186-00-00
BOLT (Ref #19)
19
Part #97017-06020-00
Washer, Plate (Ref #20)
20
Part #9290M-06100-00
GROMMET (Ref #21)
21
Part #904-8015W-02-00
Washer, special (Ref #22)
22
Part #4LR-F4186-00-00
BOLT (Ref #24)
24
Part #97017-06035-00
Scoop Air Assy. 1 (Ref #25)
25
Part #4VW-F137W-30-00
Графика (Ref #26)
26
Part #5FG-F174G-40-00
Scoop Air Assy. 2 (Ref #27)
27
Part #4VW-F137X-30-00
Графика (Ref #28)
28
Part #5FG-F174H-40-00
Bracket, cover (Ref #29)
29
Part #4VW-F139T-01-00
Амортизатор (Ref #30)
30
Part #4VW-F139U-01-00
Plate, Epa 3 (California) (Ref #33)
33
Part #5FG-2179T-40-00
+ -
  • 1
    5FG-F4100-40-00

    Fuel Tank Assy

    1
    Доступно: Нет в наличии
  • 2
    5FG-F4240-40-00

    Graphic Set

    1
    Доступно: Нет в наличии
  • 3
    5FG-F4235-10-00

    Mark 1

    1
    Доступно: Нет в наличии
  • 4
    5FG-F4236-10-00

    Mark 2

    1
    Доступно: Нет в наличии
  • 5
    3RW-24500-01-00

    Топливный кран

    1
    Доступно: Нет в наличии
  • 5
    3RW-24500-00-00

    Топливный кран

    1
    Replaced by 3RW-24500-01-00 Доступно: Нет в наличии
  • 6
    4X8-24512-00-00

    Washer, Needle Valve

    1
    Доступно: Нет в наличии
  • 7
    3AJ-24534-00-00

    PLATE, SEAL DAMPER

    1
    Replaced by 3AJ-24534-01-00 Доступно: Нет в наличии
  • 7
    3AJ-24534-01-00

    PLATE, SEAL DAMPER

    1
    Доступно: Нет в наличии
  • 8
    3AJ-24523-00-00

    . . VALVE, CHECK

    1
    Replaced by 3AC-24523-00-00 Доступно: Нет в наличии
  • 8
    3AC-24523-00-00

    . . VALVE, CHECK

    1
    Доступно: Нет в наличии
  • 9
    98580-03008-00

    Screw, Pan Head

    2
    Доступно: Нет в наличии
  • 10
    90149-06011-00

    BOLT

    2
    Доступно: Нет в наличии
  • 11
    1YH-F4524-00-00

    Lever, cock

    1
    Доступно: Нет в наличии
  • 12
    98517-03008-00

    Screw, Pan Head

    1
    Доступно: Нет в наличии
  • 12
    90157-03122-00

    Винт, плита водомета

    1
    Replaced by 98517-03008-00 Доступно: Нет в наличии
  • 13
    904-4512W-09-00

    HOSE

    1
    Доступно: Нет в наличии
  • 14
    904-6711W-03-00

    CLIP

    2
    Доступно: Нет в наличии
  • 15
    5CH-F4610-00-00

    Cap Asy

    1
    Доступно: Нет в наличии
  • 15
    5FG-F4610-00-00

    Cap Asy

    1
    Replaced by 5CH-F4610-00-00 Доступно: Нет в наличии
  • 16
    904-4509W-01-00

    HOSE

    1
    Доступно: Нет в наличии
  • 17
    4VW-F4182-00-00

    Дэмпфер соединения

    1
    Доступно: Нет в наличии
  • 18
    4VW-F4186-00-00

    Washer, special

    1
    Доступно: Нет в наличии
  • 19
    97017-06020-00

    BOLT

    1
    Доступно: Нет в наличии
  • 19
    97027-06020-00

    BOLT

    1
    Replaced by 97017-06020-00 Доступно: Нет в наличии
  • 20
    9290M-06100-00

    Washer, Plate

    1
    Доступно: Нет в наличии
  • 21
    904-8015W-02-00

    GROMMET

    2
    Доступно: Нет в наличии
  • 22
    4LR-F4186-00-00

    Washer, special

    2
    Доступно: Нет в наличии
  • 24
    97017-06035-00

    BOLT

    2
    Доступно: Нет в наличии
  • 24
    97027-06035-00

    Bolt, Hex

    2
    Replaced by 97017-06035-00 Доступно: Нет в наличии
  • 25
    4VW-F137W-30-00

    Scoop Air Assy. 1

    1
    Доступно: Нет в наличии
  • 25
    5FG-F137A-40-00

    Scoop Air Assy. 1

    1
    Replaced by 4VW-F137W-30-00 Доступно: Нет в наличии
  • 26
    5FG-F174G-40-00

    Графика

    1
    Доступно: Нет в наличии
  • 27
    4VW-F137X-30-00

    Scoop Air Assy. 2

    1
    Доступно: Нет в наличии
  • 27
    5FG-F137B-40-00

    Scoop Air Assy. 2

    1
    Replaced by 4VW-F137X-30-00 Доступно: Нет в наличии
  • 28
    5FG-F174H-40-00

    Графика

    1
    Доступно: Нет в наличии
  • 29
    4VW-F139T-01-00

    Bracket, cover

    1
    Доступно: Нет в наличии
  • 30
    4VW-F139U-01-00

    Амортизатор

    1
    Доступно: Нет в наличии
  • 31
    98907-06012-00

    Винт, бандаж

    6
    Доступно: Нет в наличии
  • 32
    92990-06200-00

    Washer, Plate

    4
    Доступно: Нет в наличии
  • 33
    5FG-2179T-40-00

    Plate, Epa 3 (California)

    1
    Доступно: Нет в наличии
