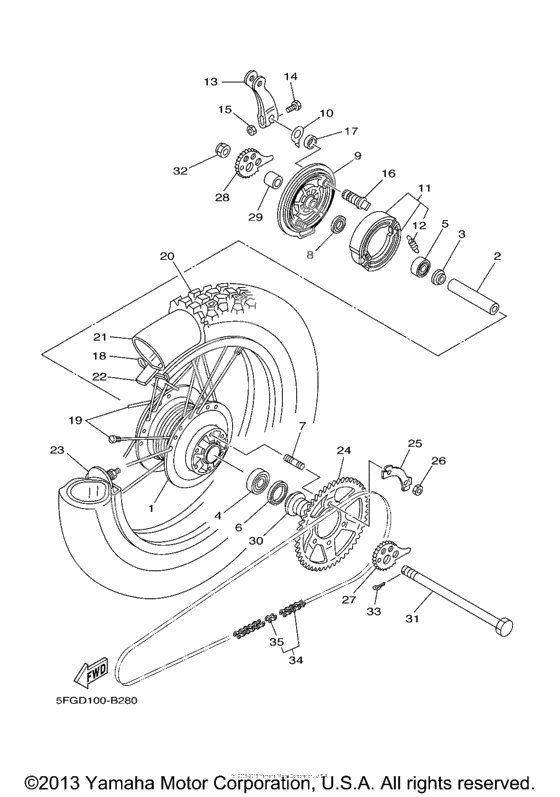

Rear wheel

Rear wheel

Rear wheel
Hub, rear (Ref #1)
1
Part #4AN-F5311-10-35
SPACER (Ref #2)
2
Part #90560-15313-00
Flange, Spacer 1 (Ref #3)
3
Part #146-25115-00-00
BEARING (Ref #4)
4
Part #93306-20205-00
BEARING (Ref #4)
4
Part #933-06302-YK-00
Oil seal (Ref #6)
6
Part #93106-26005-00
BOLT, STUD (Ref #7)
7
Part #90116-10221-00
Oil seal (Ref #8)
8
Part #93104-22018-00
Plate, Brake Shoe (Ref #9)
9
Part #4AN-F5321-10-35
Пластина (индикатор) (Ref #10)
10
Part #5AD-F533A-00-00
Brake Shoe Set-2Pcs (Ref #11)
11
Part #3KG-W253E-00-00
Пружина натяжения (Ref #12)
12
Part #90506-15260-00
Lever, Camshaft (Ref #13)
13
Part #5CF-F5355-00-00
BOLT (Ref #14)
14
Part #90101-06278-00
Nut, flange (Ref #15)
15
Part #95317-06600-00
CAMSHAFT (Ref #16)
16
Part #2RH-25351-00-00
Seal, Camshaft (Ref #17)
17
Part #4AN-F5359-00-00
Rim (2.15-18) (Ref #18)
18
Part #944-21188-54-00
Spoke Set, Rear (Ref #19)
19
Part #4LR-25304-00-00
Tire (100/100-18 59P Mt21 Tt) (Ref #20)
20
Part #941-10188-F3-00
Tube,100/100 18 (Ref #21)
21
Part #942-11188-50-00
Band, Rim (2.15-18) (Ref #22)
22
Part #943-25188-01-00
Spacer, Bead (Ref #23)
23
Part #3Y1-25394-00-00
Sprocket, Driven (58T) (Ref #24)
24
Part #5FG-F5458-01-00
Washer, Plate (Ref #25)
25
Part #4LR-F5412-00-00
Nut, flange (Ref #26)
26
Part #90170-10011-00
Натяжитель цепи 1 (Ref #27)
27
Part #5H0-25388-00-00
Натяжитель цепи 2 (Ref #28)
28
Part #5MP-25389-00-00
COLLAR (Ref #29)
29
Part #903-8715W-35-00
Collar, Wheel (Ref #30)
30
Part #4VW-F5383-00-00
Axle, Wheel (Ref #31)
31
Part #99999-04097-00
Nut, flange (Ref #32)
32
Part #90171-14037-00
. PIN (Ref #33)
33
Part #91490-30030-00
Цепь (Ref #34)
34
Part #9Y5-81331-27-00
Соединение цепи (Ref #35)
35
Part #9466X-00011-00
+ -
  • 1
    4AN-F5311-10-35

    Hub, rear

    1
    Доступно: Нет в наличии
  • 2
    90560-15313-00

    SPACER

    1
    Доступно: Нет в наличии
  • 2
    5L9-F5317-00-00

    Spacer, Bearing

    1
    Replaced by 90560-15313-00 Доступно: Нет в наличии
  • 3
    146-25115-00-00

    Flange, Spacer 1

    1
    Доступно: Нет в наличии
  • 3
    1YH-F5115-00-00

    Flange, Spacer 1

    1
    Replaced by 146-25115-00-00 Доступно: Нет в наличии
  • 4
    93306-30202-00

    Bearing (1H7)

    1
    Replaced by 933-06302-YK-00 Доступно: Нет в наличии
  • 4
    93306-20205-00

    BEARING

    0
    Доступно: Нет в наличии
  • 4
    93306-30212-00

    BEARING

    0
    Replaced by 93306-20205-00 Доступно: Нет в наличии
  • 4
    933-06302-YK-00

    BEARING

    1
    Доступно: Нет в наличии
  • 6
    93106-26005-00

    Oil seal

    1
    Доступно: Нет в наличии
  • 7
    90116-10221-00

    BOLT, STUD

    6
    Доступно: Нет в наличии
  • 8
    93104-22018-00

    Oil seal

    1
    Доступно: Нет в наличии
  • 9
    4AN-F5321-10-35

    Plate, Brake Shoe

    1
    Доступно: Нет в наличии
  • 10
    5AD-F533A-00-00

    Пластина (индикатор)

    1
    Доступно: Нет в наличии
  • 10
    3Y6-2533A-01-00

    Plate, Indicator

    1
    Replaced by 5AD-F533A-00-00 Доступно: Нет в наличии
  • 11
    3KG-W253E-00-00

    Brake Shoe Set-2Pcs

    1
    Доступно: Нет в наличии
  • 12
    90506-15260-00

    Пружина натяжения

    2
    Доступно: Нет в наличии
  • 13
    5CF-F5355-00-00

    Lever, Camshaft

    1
    Доступно: Нет в наличии
  • 14
    90101-06278-00

    BOLT

    1
    Доступно: Нет в наличии
  • 15
    95317-06600-00

    Nut, flange

    1
    Доступно: Нет в наличии
  • 15
    9530N-06600-00

    Nut, flange

    1
    Replaced by 95317-06600-00 Доступно: Нет в наличии
  • 16
    2RH-25351-00-00

    CAMSHAFT

    1
    Доступно: Нет в наличии
  • 16
    248-25351-10-00

    CAMSHAFT

    1
    Replaced by 2RH-25351-00-00 Доступно: Нет в наличии
  • 17
    4AN-F5359-00-00

    Seal, Camshaft

    1
    Доступно: Нет в наличии
  • 18
    944-21188-54-00

    Rim (2.15-18)

    1
    Доступно: Нет в наличии
  • 19
    4LR-25304-00-00

    Spoke Set, Rear

    1
    Доступно: Нет в наличии
  • 20
    941-10188-F3-00

    Tire (100/100-18 59P Mt21 Tt)

    1
    Доступно: Нет в наличии
  • 21
    942-11188-50-00

    Tube,100/100 18

    1
    Доступно: Нет в наличии
  • 22
    943-25188-01-00

    Band, Rim (2.15-18)

    1
    Доступно: Нет в наличии
  • 23
    3Y1-25394-00-00

    Spacer, Bead

    1
    Доступно: Нет в наличии
  • 24
    5FG-F5458-01-00

    Sprocket, Driven (58T)

    1
    Доступно: Нет в наличии
  • 25
    4LR-F5412-00-00

    Washer, Plate

    3
    Доступно: Нет в наличии
  • 26
    90170-10011-00

    Nut, flange

    6
    Доступно: Нет в наличии
  • 26
    90170-10219-00

    Nut, flange

    6
    Replaced by 90170-10011-00 Доступно: Нет в наличии
  • 27
    5H0-25388-00-00

    Натяжитель цепи 1

    1
    Доступно: Нет в наличии
  • 28
    5MP-25389-00-00

    Натяжитель цепи 2

    1
    Доступно: Нет в наличии
  • 29
    903-8715W-35-00

    COLLAR

    1
    Доступно: Нет в наличии
  • 30
    4VW-F5383-00-00

    Collar, Wheel

    1
    Доступно: Нет в наличии
  • 31
    99999-04097-00

    Axle, Wheel

    1
    Доступно: Нет в наличии
  • 31
    31G-25381-00-00

    Axle, Wheel

    1
    Replaced by 99999-04097-00 Доступно: Нет в наличии
  • 32
    90171-14037-00

    Nut, flange

    1
    Доступно: Нет в наличии
  • 33
    91401-30028-00

    . PIN

    1
    Replaced by 91490-30030-00 Доступно: Нет в наличии
  • 33
    91490-30030-00

    . PIN

    1
    Доступно: Нет в наличии
  • 34
    945-81331-28-00

    Цепь

    1
    Replaced by 9Y5-81331-27-00 Доступно: Нет в наличии
  • 34
    9Y5-81331-27-00

    Цепь

    1
    Доступно: Нет в наличии
  • 35
    94681-33011-00

    Joint, Chain (Did428V2-Fj,1Kh)

    1
    Replaced by 9466X-00011-00 Доступно: Нет в наличии
  • 35
    9466X-00011-00

    Соединение цепи

    1
    Доступно: Нет в наличии
