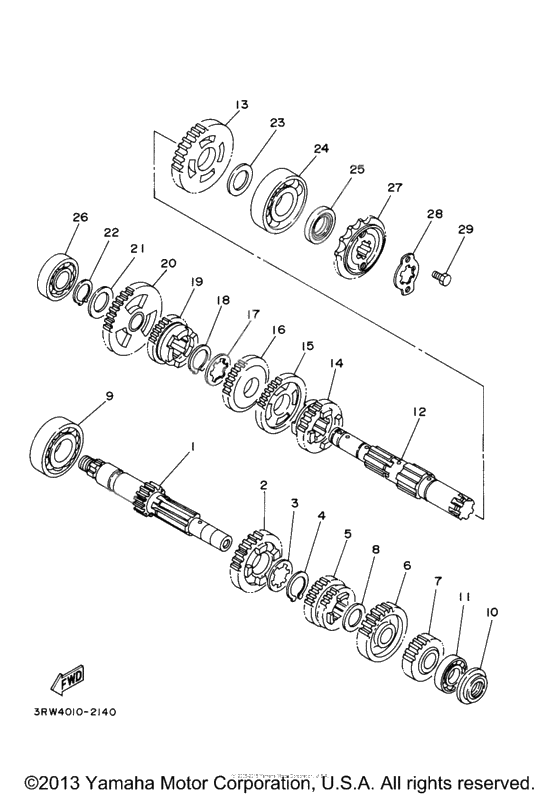

Трансмиссия

Трансмиссия

Трансмиссия
Axle, Main (Ref #1)
1
Part #4JG-17411-00-00
Шестерня, 4-ая (Ref #2)
2
Part #5MP-17161-00-00
Шайба (Ref #3)
3
Part #90209-17285-00
Circlip (Ref #4)
4
Part #93410-20038-00
Gear, 3Rd Pinion (Ref #5)
5
Part #1KH-17131-01-00
Gear, 5Th Pinion (27T) (Ref #6)
6
Part #5MP-17151-00-00
GEAR, DRIVEN (Ref #7)
7
Part #1KH-17121-00-00
Washer, Plate (Ref #8)
8
Part #90201-164K2-00
BEARING (Ref #9)
9
Part #93306-20461-00
BEARING (Ref #9)
9
Part #93306-204Y7-00
Oil seal (Ref #10)
10
Part #93101-15101-00
BEARING (Ref #11)
11
Part #93306-20211-00
Ось (Ref #12)
12
Part #4VW-E7402-00-00
Gear, 2Nd Wheel (30T) (Ref #13)
13
Part #1KH-17221-01-00
Gear, 5Th Wheel (25T) (Ref #14)
14
Part #5MP-17251-00-00
Шестерня, 3-го колеса (Ref #15)
15
Part #4VW-E7231-01-00
Gear, 4Th Wheel (Ref #16)
16
Part #17T-17241-03-00
Шайба (Ref #17)
17
Part #90209-18208-00
Circlip (Ref #18)
18
Part #93410-22039-00
Gear, 6Th Wheel (23T) (Ref #19)
19
Part #5MP-17261-00-00
GEAR, DRIVEN (Ref #20)
20
Part #1KH-17211-00-00
Washer, Plate (Ref #21)
21
Part #90201-17257-00
Circlip (Ref #22)
22
Part #93410-17X00-00
Washer, Plate (Ref #23)
23
Part #90201-203E7-00
BEARING (Ref #24)
24
Part #933-06304-43-00
Oil seal (Ref #25)
25
Part #93102-20004-00
BEARING (Ref #26)
26
Part #93306-20332-00
Sprocket, drive (15t) (Ref #27)
27
Part #4VW-E7461-10-00
Holder, Sprocket (Ref #28)
28
Part #5H0-17456-00-00
BOLT (Ref #29)
29
Part #97017-06010-00
+ -
  • 1
    4JG-17411-00-00

    Axle, Main

    1
    Доступно: Нет в наличии
  • 1
    4VW-E7411-00-00

    Axle, Main

    1
    Replaced by 4JG-17411-00-00 Доступно: Нет в наличии
  • 2
    5MP-17161-00-00

    Шестерня, 4-ая

    1
    Доступно: Нет в наличии
  • 2
    5H0-17141-02-00

    Шестерня, 4-ая

    1
    Replaced by 5MP-17161-00-00 Доступно: Нет в наличии
  • 3
    90209-17285-00

    Шайба

    1
    Доступно: Нет в наличии
  • 4
    93410-20038-00

    Circlip

    1
    Доступно: Нет в наличии
  • 5
    1KH-17131-01-00

    Gear, 3Rd Pinion

    1
    Доступно: Нет в наличии
  • 6
    1KH-17151-01-00

    Gear, 5Th Pinion

    1
    Replaced by 5MP-17151-00-00 Доступно: Нет в наличии
  • 6
    5MP-17151-00-00

    Gear, 5Th Pinion (27T)

    1
    Доступно: Нет в наличии
  • 7
    1KH-17121-00-00

    GEAR, DRIVEN

    1
    Доступно: Нет в наличии
  • 7
    4VW-E7121-00-00

    GEAR, DRIVEN

    1
    Replaced by 1KH-17121-00-00 Доступно: Нет в наличии
  • 8
    90201-164K2-00

    Washer, Plate

    1
    Доступно: Нет в наличии
  • 9
    93306-20461-00

    BEARING

    1
    Доступно: Нет в наличии
  • 9
    93306-20401-00

    BEARING

    1
    Replaced by 93306-20461-00 Доступно: Нет в наличии
  • 9
    93306-204Y7-00

    BEARING

    0
    Доступно: Нет в наличии
  • 10
    93101-15101-00

    Oil seal

    1
    Доступно: Нет в наличии
  • 11
    93306-20211-00

    BEARING

    1
    Доступно: Нет в наличии
  • 11
    93306-20201-00

    BEARING

    1
    Replaced by 93306-20211-00 Доступно: Нет в наличии
  • 12
    4VW-E7402-00-00

    Ось

    1
    Доступно: Нет в наличии
  • 13
    1KH-17221-01-00

    Gear, 2Nd Wheel (30T)

    1
    Доступно: Нет в наличии
  • 13
    4VW-E7221-01-00

    Gear, 2Nd Wheel (30T)

    1
    Replaced by 1KH-17221-01-00 Доступно: Нет в наличии
  • 14
    17T-17251-02-00

    Gear, 5Th Wheel

    1
    Replaced by 5MP-17251-00-00 Доступно: Нет в наличии
  • 14
    5MP-17251-00-00

    Gear, 5Th Wheel (25T)

    1
    Доступно: Нет в наличии
  • 15
    4VW-E7231-01-00

    Шестерня, 3-го колеса

    1
    Доступно: Нет в наличии
  • 16
    17T-17241-03-00

    Gear, 4Th Wheel

    1
    Доступно: Нет в наличии
  • 17
    90209-18208-00

    Шайба

    1
    Доступно: Нет в наличии
  • 18
    93410-22039-00

    Circlip

    1
    Доступно: Нет в наличии
  • 19
    1EV-17251-00-00

    Шестерня, 5-ого колеса

    1
    Replaced by 5MP-17261-00-00 Доступно: Нет в наличии
  • 19
    5MP-17261-00-00

    Gear, 6Th Wheel (23T)

    1
    Доступно: Нет в наличии
  • 20
    1KH-17211-00-00

    GEAR, DRIVEN

    1
    Доступно: Нет в наличии
  • 20
    4VW-E7211-00-00

    GEAR, DRIVEN

    1
    Replaced by 1KH-17211-00-00 Доступно: Нет в наличии
  • 21
    90201-17257-00

    Washer, Plate

    1
    Доступно: Нет в наличии
  • 22
    93410-17X00-00

    Circlip

    1
    Доступно: Нет в наличии
  • 22
    99009-17400-00

    Circlip

    1
    Replaced by 93410-17X00-00 Доступно: Нет в наличии
  • 23
    90201-203E7-00

    Washer, Plate

    1
    Доступно: Нет в наличии
  • 24
    933-06304-43-00

    BEARING

    1
    Доступно: Нет в наличии
  • 24
    93306-30424-00

    BEARING

    1
    Replaced by 933-06304-43-00 Доступно: Нет в наличии
  • 25
    93102-20004-00

    Oil seal

    1
    Доступно: Нет в наличии
  • 25
    93102-20242-00

    Oil seal

    1
    Replaced by 93102-20004-00 Доступно: Нет в наличии
  • 26
    93306-20332-00

    BEARING

    1
    Доступно: Нет в наличии
  • 27
    4VW-E7461-10-00

    Sprocket, drive (15t)

    1
    Доступно: Нет в наличии
  • 27
    4VW-E7461-00-00

    Sprocket, drive (15t)

    1
    Replaced by 4VW-E7461-10-00 Доступно: Нет в наличии
  • 28
    4AN-E7456-00-00

    Holder, Sprocket

    1
    Replaced by 5H0-17456-00-00 Доступно: Нет в наличии
  • 28
    5H0-17456-00-00

    Holder, Sprocket

    1
    Доступно: Нет в наличии
  • 29
    97027-06010-00

    Bolt, Hexagon

    2
    Replaced by 97017-06010-00 Доступно: Нет в наличии
  • 29
    97017-06010-00

    BOLT

    2
    Доступно: Нет в наличии
