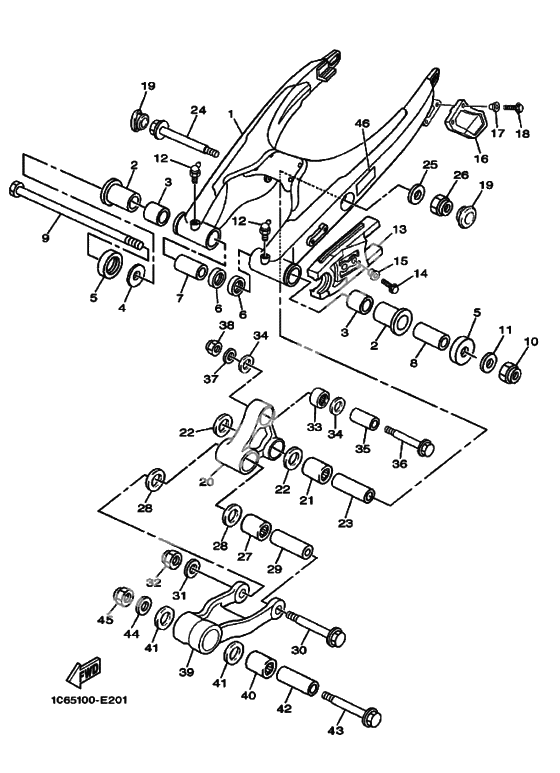

Задний рычаг & Подвеска

Задний рычаг & Подвеска

X

REAR ARM COMP. (Ref #1)

1

Part #1C6-F2110-00-35

VIEW IN LIST

X

GROMMET (Ref #2)

2

Part #90386-18146-00

VIEW IN LIST

X

GROMMET (Ref #2)

2

Part #90386-18146-00

VIEW IN LIST

X

GROMMET (Ref #2)

2

Part #90386-18146-00

VIEW IN LIST

X

GROMMET (Ref #2)

2

Part #90386-18146-00

VIEW IN LIST

X

Цельная втулка (Ref #3)

3

Part #90380-18139-00

VIEW IN LIST

X

Цельная втулка (Ref #3)

3

Part #90380-18139-00

VIEW IN LIST

X

Цельная втулка (Ref #3)

3

Part #90380-18139-00

VIEW IN LIST

X

Цельная втулка (Ref #3)

3

Part #90380-18139-00

VIEW IN LIST

X

SHIM (Ref #4)

4

Part #401-22127-00-00

VIEW IN LIST

X

Крышка упорная 1 (Ref #5)

5

Part #401-22128-01-00

VIEW IN LIST

X

Крышка упорная 1 (Ref #5)

5

Part #401-22128-01-00

VIEW IN LIST

X

Крышка упорная 1 (Ref #5)

5

Part #401-22128-01-00

VIEW IN LIST

X

Крышка упорная 1 (Ref #5)

5

Part #401-22128-01-00

VIEW IN LIST

X

Oil seal (Ref #6)

6

Part #93109-18020-00

VIEW IN LIST

X

Oil seal (Ref #6)

6

Part #93109-18020-00

VIEW IN LIST

X

Oil seal (Ref #6)

6

Part #93109-18020-00

VIEW IN LIST

X

Oil seal (Ref #6)

6

Part #93109-18020-00

VIEW IN LIST

X

COLLAR (Ref #7)

7

Part #90387-121N2-00

VIEW IN LIST

X

COLLAR (Ref #8)

8

Part #90387-127F2-00

VIEW IN LIST

X

Shaft, pivot (Ref #9)

9

Part #1C6-F2141-00-00

VIEW IN LIST

X

Гайка самоконтрящаяся (Ref #10)

10

Part #90185-12134-00

VIEW IN LIST

X

Washer, Plate (Ref #11)

11

Part #90201-126A7-00

VIEW IN LIST

X

Ниппель консистентной смазки (Ref #12)

12

Part #937-00060-05-00

VIEW IN LIST

X

Ниппель консистентной смазки (Ref #12)

12

Part #937-00060-05-00

VIEW IN LIST

X

Ниппель консистентной смазки (Ref #12)

12

Part #937-00060-05-00

VIEW IN LIST

X

Ниппель консистентной смазки (Ref #12)

12

Part #937-00060-05-00

VIEW IN LIST

X

Отбойник (Ref #13)

13

Part #1B2-F2151-10-00

VIEW IN LIST

X

Screw, With Washer (Ref #14)

14

Part #97017-06016-00

VIEW IN LIST

X

Втулка (Ref #15)

15

Part #90387-062X0-00

VIEW IN LIST

X

Поддержка цепи (Ref #16)

16

Part #38V-22199-00-00

VIEW IN LIST

X

COLLAR (Ref #17)

17

Part #90387-06737-00

VIEW IN LIST

X

CAP (Ref #19)

19

Part #1C6-F2117-00-00

VIEW IN LIST

X

CAP (Ref #19)

19

Part #1C6-F2117-00-00

VIEW IN LIST

X

CAP (Ref #19)

19

Part #1C6-F2117-00-00

VIEW IN LIST

X

CAP (Ref #19)

19

Part #1C6-F2117-00-00

VIEW IN LIST

X

Реле (Ref #20)

20

Part #1C6-2217A-00-00

VIEW IN LIST

X

BEARING (Ref #21)

21

Part #93315-32056-00

VIEW IN LIST

X

Oil seal (Ref #22)

22

Part #93109-20076-00

VIEW IN LIST

X

Oil seal (Ref #22)

22

Part #93109-20076-00

VIEW IN LIST

X

Oil seal (Ref #22)

22

Part #93109-20076-00

VIEW IN LIST

X

Oil seal (Ref #22)

22

Part #93109-20076-00

VIEW IN LIST

X

COLLAR (Ref #23)

23

Part #903-87140-07-00

VIEW IN LIST

X

BOLT (Ref #24)

24

Part #901-05128-01-00

VIEW IN LIST

X

Гайка U (Ref #26)

26

Part #95617-12100-00

VIEW IN LIST

X

COLLAR (Ref #29)

29

Part #903-87120-24-00

VIEW IN LIST

X

Болт (Ref #30)

30

Part #90105-12025-00

VIEW IN LIST

X

Подшипник (Ref #33)

33

Part #93315-31758-00

VIEW IN LIST

X

Oil seal (Ref #34)

34

Part #931-09170-71-00

VIEW IN LIST

X

Oil seal (Ref #34)

34

Part #931-09170-71-00

VIEW IN LIST

X

Oil seal (Ref #34)

34

Part #931-09170-71-00

VIEW IN LIST

X

Oil seal (Ref #34)

34

Part #931-09170-71-00

VIEW IN LIST

X

Втулка (Ref #35)

35

Part #90387-1012A-00

VIEW IN LIST

X

BOLT (Ref #36)

36

Part #901-05108-18-00

VIEW IN LIST

X

Washer, Plate (Ref #37)

37

Part #90201-101J1-00

VIEW IN LIST

X

Гайка U (Ref #38)

38

Part #95617-10100-00

VIEW IN LIST

X

Rod, Connecting 1 (Ref #39)

39

Part #1C6-F217F-01-00

VIEW IN LIST

X

COLLAR (Ref #42)

42

Part #903-87120-23-00

VIEW IN LIST

X

BOLT (Ref #43)

43

Part #901-01128-04-00

VIEW IN LIST

X

Наклейка (Ref #46)

46

Part #3RV-21668-A0-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1C6-F2110-00-35

  REAR ARM COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90386-18146-00

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90380-18139-00

  Цельная втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  5L9-F2127-00-00

  SHIM

  Кол-во на узел:

  1

  Примечания:

  Replaced by 401-22127-00-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  401-22127-00-00

  SHIM

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  401-22128-01-00

  Крышка упорная 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  5L9-F2128-00-00

  Крышка упорная 1

  Кол-во на узел:

  2

  Примечания:

  Replaced by 401-22128-01-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  93109-18020-00

  Oil seal

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90387-121N2-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90387-127F2-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  1C6-F2141-00-00

  Shaft, pivot

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90185-12134-00

  Гайка самоконтрящаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90201-126A7-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  937-00060-05-00

  Ниппель консистентной смазки

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  937-00068-03-00

  Ниппель консистентной смазки

  Кол-во на узел:

  2

  Примечания:

  Replaced by 937-00060-05-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  1B2-F2151-10-00

  Отбойник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  97017-06016-00

  Screw, With Washer

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  9700M-06016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 97017-06016-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90387-062X0-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  5RM-F2199-00-00

  Поддержка цепи

  Кол-во на узел:

  1

  Примечания:

  Replaced by 38V-22199-00-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  38V-22199-00-00

  Поддержка цепи

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90387-06737-00

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  1C6-F2117-00-00

  CAP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  1C6-2217A-00-00

  Реле

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  93315-32056-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  93109-20076-00

  Oil seal

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  903-87140-07-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  901-05128-01-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  95617-12100-00

  Гайка U

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  903-87120-24-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  90105-12025-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  901-05128-00-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90105-12025-00 Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  93315-31758-00

  Подшипник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  931-09170-71-00

  Oil seal

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  90387-1012A-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  901-05108-18-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  90201-101J1-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  95617-10100-00

  Гайка U

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  1C6-F217F-01-00

  Rod, Connecting 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  903-87120-23-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  901-01128-04-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 46

  Артикул:

  3RV-21668-A0-00

  Наклейка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
