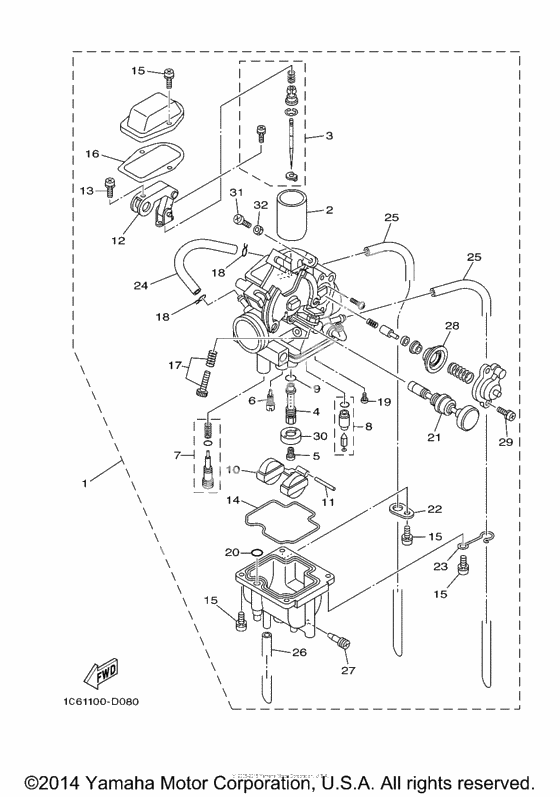

Карбюратор

Карбюратор

X

CARBURETOR ASSY (Ref #1)

1

Part #1C6-14301-10-00

VIEW IN LIST

X

Valve, Throttle 2 (Ref #2)

2

Part #1XL-14313-28-00

VIEW IN LIST

X

Needle set (Ref #3)

3

Part #1C6-1490J-00-00

VIEW IN LIST

X

Распылитель главный (Ref #4)

4

Part #1C6-14341-00-00

VIEW IN LIST

X

Жиклер главный (125) (Ref #5)

5

Part #288-14343-63-00

VIEW IN LIST

X

Жиклерпроводник (Ref #6)

6

Part #1C6-14342-18-00

VIEW IN LIST

X

Pilot Screw Set (Ref #7)

7

Part #1C6-14105-00-00

VIEW IN LIST

X

. . VALVE, CHECK (Ref #8)

8

Part #30S-14390-00-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #9)

9

Part #360-24512-00-00

VIEW IN LIST

X

. FLOAT (Ref #10)

10

Part #5Y1-14385-00-00

VIEW IN LIST

X

Штифт плавающий (Ref #11)

11

Part #6E5-14386-01-00

VIEW IN LIST

X

Bracket 1 (Ref #12)

12

Part #4PT-14291-10-00

VIEW IN LIST

X

Screw, Pan Head (Ref #13)

13

Part #4PT-14325-00-00

VIEW IN LIST

X

Gasket, float chamber (Ref #14)

14

Part #5Y1-14384-00-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #16)

16

Part #5Y1-14198-00-00

VIEW IN LIST

X

Stop Screw Set (Ref #17)

17

Part #5DS-1490K-00-00

VIEW IN LIST

X

CLIP (Ref #18)

18

Part #5Y1-14159-00-00

VIEW IN LIST

X

CLIP (Ref #18)

18

Part #5Y1-14159-00-00

VIEW IN LIST

X

CLIP (Ref #18)

18

Part #5Y1-14159-00-00

VIEW IN LIST

X

CLIP (Ref #18)

18

Part #5Y1-14159-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #19)

19

Part #30S-14325-00-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #20)

20

Part #5Y1-14536-00-00

VIEW IN LIST

X

Плунжерстартер (Ref #21)

21

Part #1KH-14371-01-00

VIEW IN LIST

X

PLATE (Ref #22)

22

Part #5Y1-14146-00-00

VIEW IN LIST

X

PLATE (Ref #23)

23

Part #42U-14146-00-00

VIEW IN LIST

X

. . VALVE, CHECK (Ref #24)

24

Part #1KH-14149-00-00

VIEW IN LIST

X

Pipe (Ref #25)

25

Part #1C6-14197-00-00

VIEW IN LIST

X

Pipe (Ref #25)

25

Part #1C6-14197-00-00

VIEW IN LIST

X

Pipe (Ref #25)

25

Part #1C6-14197-00-00

VIEW IN LIST

X

Pipe (Ref #25)

25

Part #1C6-14197-00-00

VIEW IN LIST

X

Pipe (Ref #26)

26

Part #1C6-14396-00-00

VIEW IN LIST

X

BOLT (Ref #27)

27

Part #14T-14104-00-00

VIEW IN LIST

X

Комплект диафрагмы (Ref #28)

28

Part #5Y1-1490A-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #29)

29

Part #98580-04010-00

VIEW IN LIST

X

Plate,baffle (Ref #30)

30

Part #1KH-14153-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #31)

31

Part #97885-05016-00

VIEW IN LIST

X

Screw, Pan Head (Ref #31)

31

Part #98580-05012-00

VIEW IN LIST

X

Nut, flange (Ref #32)

32

Part #30X-14358-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1C6-14301-10-00

  CARBURETOR ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  1XL-14313-28-00

  Valve, Throttle 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  1C6-1490J-00-00

  Needle set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  1C6-14341-00-00

  Распылитель главный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  288-14343-63-00

  Жиклер главный (125)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1C6-14342-18-00

  Жиклерпроводник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  1C6-14105-00-00

  Pilot Screw Set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  30S-14390-00-00

  . . VALVE, CHECK

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  360-24512-00-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5Y1-14385-00-00

  . FLOAT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  6E5-14386-01-00

  Штифт плавающий

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  689-14386-00-00

  Штифт плавающий

  Кол-во на узел:

  1

  Примечания:

  Replaced by 6E5-14386-01-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  4PT-14291-10-00

  Bracket 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  4PT-14325-00-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5Y1-14384-00-00

  Gasket, float chamber

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  976-01041-14-00

  Screw, Pan Head

  Кол-во на узел:

  6

  Примечания:

  Replaced by 98580-04014-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  98580-04014-00

  Screw, Pan Head

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  5Y1-14198-00-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5DS-1490K-00-00

  Stop Screw Set

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  5Y1-14159-00-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  30S-14325-00-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5Y1-14536-00-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  1KH-14371-01-00

  Плунжерстартер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  5Y1-14146-00-00

  PLATE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  42U-14146-00-00

  PLATE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  1KH-14149-00-00

  . . VALVE, CHECK

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  1C6-14197-00-00

  Pipe

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  1C6-14396-00-00

  Pipe

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  14T-14323-00-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 14T-14104-00-00 Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  14T-14104-00-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  5Y1-1490A-00-00

  Комплект диафрагмы

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  98580-04010-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  98501-04010-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Replaced by 98580-04010-00 Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  1KH-14153-00-00

  Plate,baffle

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  97801-05012-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Replaced by 97885-05016-00 Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  97885-05016-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  98580-05012-00

  Screw, Pan Head

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  30X-14358-00-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
