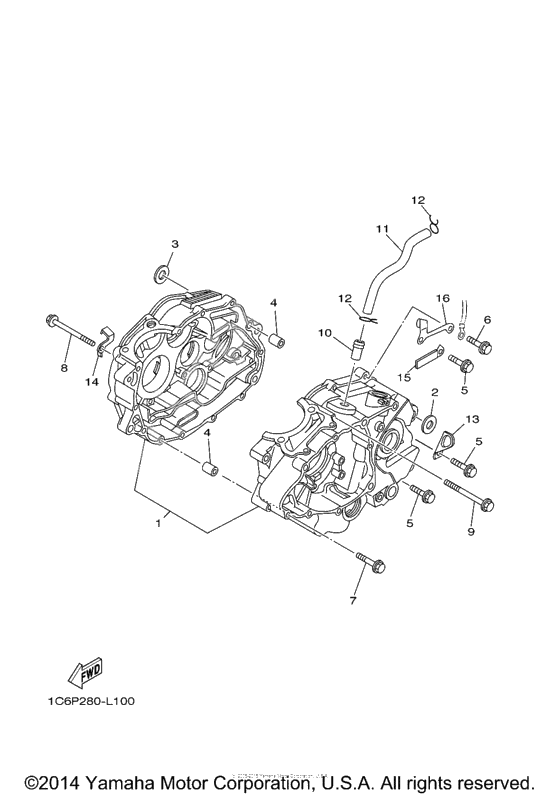

Картер

Картер

X

Crankcase Assy (Ref #1)

1

Part #4VW-WE515-00-00

VIEW IN LIST

X

COLLAR (Ref #2)

2

Part #90387-125F1-00

VIEW IN LIST

X

Pin, Dowel (Ref #4)

4

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #4)

4

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #4)

4

Part #99530-12016-00

VIEW IN LIST

X

Pin, Dowel (Ref #4)

4

Part #99530-12016-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #901-05068-30-00

VIEW IN LIST

X

BOLT (Ref #7)

7

Part #95027-06040-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #950-2M060-90-00

VIEW IN LIST

X

BOLT (Ref #9)

9

Part #95027-06085-00

VIEW IN LIST

X

Трубка, сапун 2 (Ref #10)

10

Part #371-11167-01-00

VIEW IN LIST

X

Hose, Breather 1 (Ref #11)

11

Part #1C6-E531A-00-00

VIEW IN LIST

X

CLIP (Ref #12)

12

Part #90467-14015-00

VIEW IN LIST

X

CLIP (Ref #12)

12

Part #90467-14015-00

VIEW IN LIST

X

CLIP (Ref #12)

12

Part #90467-14015-00

VIEW IN LIST

X

CLIP (Ref #12)

12

Part #90467-14015-00

VIEW IN LIST

X

CLAMP (Ref #13)

13

Part #90465-08200-00

VIEW IN LIST

X

CLAMP (Ref #14)

14

Part #90462-08224-00

VIEW IN LIST

X

CLAMP (Ref #15)

15

Part #90465-06376-00

VIEW IN LIST

X

Holder, Clutch Cable (Ref #16)

16

Part #4JG-15441-02-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4VW-WE515-00-00

  Crankcase Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  4VW-E5150-01-00

  Crankcase Assy

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4VW-WE515-00-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90387-125F1-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  99530-12016-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90109-06W35-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  95027-06030-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  950-2M060-30-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Replaced by 95027-06030-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  901-05068-30-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  9502M-06040-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95027-06040-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  95027-06040-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  950-2M060-90-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  95027-06085-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  950-2M060-85-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95027-06085-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  371-11167-01-00

  Трубка, сапун 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  1C6-E531A-00-00

  Hose, Breather 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90467-14015-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90465-08200-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90462-08224-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90465-08127-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90465-06376-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90465-06376-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  4JG-15441-02-00

  Holder, Clutch Cable

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
