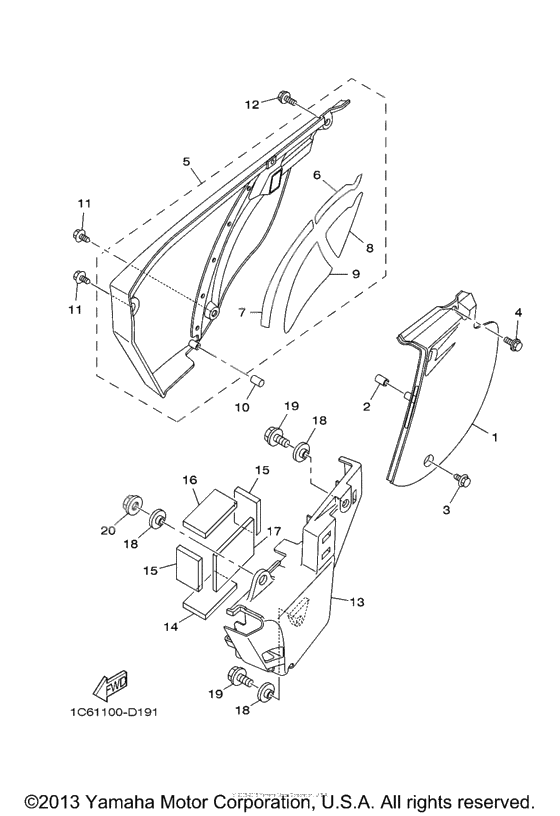

Side cover

Side cover

X

サイドカバーアセンブリ WG (Ref #1)

1

Part #1C6-F1711-00-00

VIEW IN LIST

X

Дэмпфер соединения (Ref #2)

2

Part #1C6-F1778-00-00

VIEW IN LIST

X

Screw, With Washer (Ref #3)

3

Part #97017-06016-00

VIEW IN LIST

X

Screw, With Washer (Ref #4)

4

Part #90119-08238-00

VIEW IN LIST

X

サイドカバーアセンブリ WG (Ref #5)

5

Part #1C6-F1720-00-00

VIEW IN LIST

X

Insulator, Side Cover (Ref #6)

6

Part #1C6-F174A-00-00

VIEW IN LIST

X

Insulator, Side Cover 2 (Ref #7)

7

Part #1C6-F174T-00-00

VIEW IN LIST

X

Валик (Ref #8)

8

Part #1C6-F173M-00-00

VIEW IN LIST

X

Валик (Ref #9)

9

Part #1C6-F173N-00-00

VIEW IN LIST

X

Коробка аккамулятора (Ref #13)

13

Part #1C6-F177G-00-00

VIEW IN LIST

X

Амортизатор (Ref #14)

14

Part #1C6-F1746-00-00

VIEW IN LIST

X

Амортизатор (Ref #15)

15

Part #1C6-F1747-00-00

VIEW IN LIST

X

Амортизатор (Ref #15)

15

Part #1C6-F1747-00-00

VIEW IN LIST

X

Амортизатор (Ref #15)

15

Part #1C6-F1747-00-00

VIEW IN LIST

X

Амортизатор (Ref #15)

15

Part #1C6-F1747-00-00

VIEW IN LIST

X

Амортизатор (Ref #16)

16

Part #1C6-F174X-00-00

VIEW IN LIST

X

Амортизатор (Ref #17)

17

Part #1C6-F174Y-00-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #95817-06016-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #95817-06016-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #95817-06016-00

VIEW IN LIST

X

BOLT (Ref #19)

19

Part #95817-06016-00

VIEW IN LIST

X

Nut, flange (Ref #20)

20

Part #95707-06500-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1C6-F1711-00-00

  サイドカバーアセンブリ WG

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  1C6-F1778-00-00

  Дэмпфер соединения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90119-06018-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Replaced by 97017-06016-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  97017-06016-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90119-08238-00

  Screw, With Washer

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  1C6-F1720-00-00

  サイドカバーアセンブリ WG

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1C6-F174A-00-00

  Insulator, Side Cover

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  1C6-F174T-00-00

  Insulator, Side Cover 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  1C6-F173M-00-00

  Валик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  1C6-F173N-00-00

  Валик

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  1C6-F177G-00-00

  Коробка аккамулятора

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  1C6-F1746-00-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  1C6-F1747-00-00

  Амортизатор

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  1C6-F174X-00-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  1C6-F174Y-00-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90387-06857-00

  COLLAR

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90387-06681-00

  COLLAR

  Кол-во на узел:

  3

  Примечания:

  Replaced by 90387-06857-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  9582M-06016-00

  Bolt, Flange

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06016-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  95817-06016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  95707-06500-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  9570M-06500-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95707-06500-00 Доступно: Нет в наличии


  Нет в наличии
