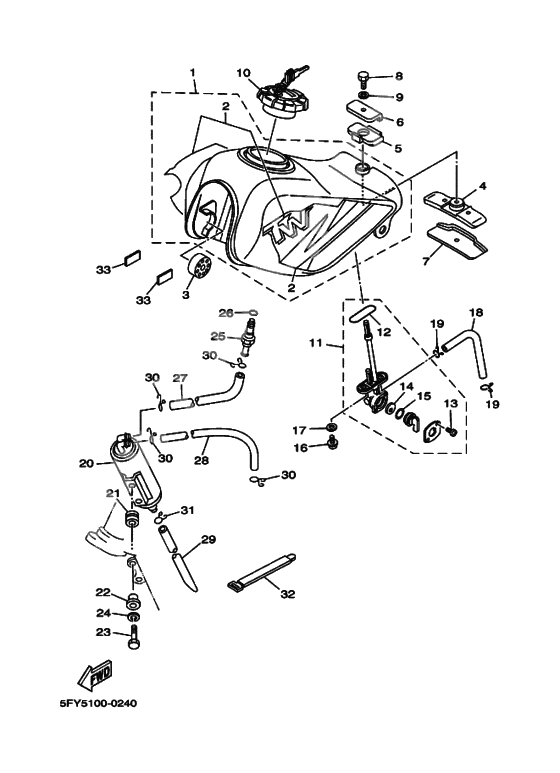

Tank fuel

Tank fuel

Tank fuel
Fuel tank comp (Ref #1)
1
Part #2JY-Y2410-10-X5
Graphic Set (Ref #2)
2
Part #5FY-24240-00-00
Graphic Set (Ref #2)
2
Part #5FY-24240-00-00
Graphic Set (Ref #2)
2
Part #5FY-24240-00-00
Graphic Set (Ref #2)
2
Part #5FY-24240-00-00
Дэмпфер соединения (Ref #3)
3
Part #4L0-24181-00-00
Дэмпфер соединения (Ref #4)
4
Part #30X-24182-01-00
Дэмпфер соединения (Ref #5)
5
Part #30X-24183-01-00
Washer, special (Ref #6)
6
Part #30X-24186-01-00
Washer, special (Ref #7)
7
Part #30X-24187-00-00
BOLT (Ref #8)
8
Part #97017-06012-00
Washer, Plate (Ref #9)
9
Part #92907-06600-00
Cap assy (Ref #10)
10
Part #48Y-24602-00-00
Fuel Cock Assy 1 (Ref #11)
11
Part #23F-24500-20-00
Washer, Needle Valve (Ref #12)
12
Part #4X8-24512-00-00
Screw, Pan Head (Ref #13)
13
Part #98580-03008-00
. . VALVE, CHECK (Ref #14)
14
Part #3AC-24523-00-00
PLATE, SEAL DAMPER (Ref #15)
15
Part #3AJ-24534-01-00
BOLT (Ref #16)
16
Part #90149-06011-00
Washer, Plate (Ref #17)
17
Part #902-02051-87-00
Hose (L185) (Ref #18)
18
Part #90445-10752-00
CLIP (Ref #19)
19
Part #90467-090A2-00
CLIP (Ref #19)
19
Part #90467-090A2-00
CLIP (Ref #19)
19
Part #90467-090A2-00
CLIP (Ref #19)
19
Part #90467-090A2-00
Демпфер (Ref #33)
33
Part #18A-21778-00-00
Демпфер (Ref #33)
33
Part #18A-21778-00-00
Демпфер (Ref #33)
33
Part #18A-21778-00-00
Демпфер (Ref #33)
33
Part #18A-21778-00-00
+ -
  • 1
    2JY-Y2410-10-X5

    Fuel tank comp

    1
    Доступно: Нет в наличии
  • 1
    2JY-Y2410-00-07

    Fuel tank comp

    1
    Replaced by 2JY-Y2410-10-X5 Доступно: Нет в наличии
  • 2
    5FY-24240-00-00

    Graphic Set

    1
    Доступно: Нет в наличии
  • 3
    4L0-24181-00-00

    Дэмпфер соединения

    2
    Доступно: Нет в наличии
  • 4
    30X-24182-01-00

    Дэмпфер соединения

    1
    Доступно: Нет в наличии
  • 5
    30X-24183-01-00

    Дэмпфер соединения

    1
    Доступно: Нет в наличии
  • 6
    30X-24186-01-00

    Washer, special

    1
    Доступно: Нет в наличии
  • 7
    30X-24187-00-00

    Washer, special

    1
    Доступно: Нет в наличии
  • 8
    97007-06012-00

    BOLT

    1
    Replaced by 97017-06012-00 Доступно: Нет в наличии
  • 8
    97017-06012-00

    BOLT

    1
    Доступно: Нет в наличии
  • 9
    92907-06600-00

    Washer, Plate

    1
    Доступно: Нет в наличии
  • 10
    48Y-24602-00-00

    Cap assy

    1
    Доступно: Нет в наличии
  • 11
    23F-24500-01-00

    Fuel Cock Assy 1

    1
    Replaced by 23F-24500-20-00 Доступно: Нет в наличии
  • 11
    23F-24500-20-00

    Fuel Cock Assy 1

    1
    Доступно: Нет в наличии
  • 12
    4X8-24512-00-00

    Washer, Needle Valve

    1
    Доступно: Нет в наличии
  • 13
    97801-03008-00

    Screw, Pan Head

    2
    Replaced by 98580-03008-00 Доступно: Нет в наличии
  • 13
    98580-03008-00

    Screw, Pan Head

    2
    Доступно: Нет в наличии
  • 14
    3AJ-24523-00-00

    . . VALVE, CHECK

    1
    Replaced by 3AC-24523-00-00 Доступно: Нет в наличии
  • 14
    3AC-24523-00-00

    . . VALVE, CHECK

    1
    Доступно: Нет в наличии
  • 15
    3AJ-24534-00-00

    PLATE, SEAL DAMPER

    1
    Replaced by 3AJ-24534-01-00 Доступно: Нет в наличии
  • 15
    3AJ-24534-01-00

    PLATE, SEAL DAMPER

    1
    Доступно: Нет в наличии
  • 16
    90149-06011-00

    BOLT

    2
    Доступно: Нет в наличии
  • 17
    90202-05193-00

    Washer, Plate

    2
    Replaced by 902-02051-87-00 Доступно: Нет в наличии
  • 17
    902-02051-87-00

    Washer, Plate

    2
    Доступно: Нет в наличии
  • 18
    90445-10458-00

    Hose (L110)

    1
    Replaced by 90445-10752-00 Доступно: Нет в наличии
  • 18
    90445-10752-00

    Hose (L185)

    1
    Доступно: Нет в наличии
  • 19
    90467-09006-00

    CLIP

    2
    Replaced by 90467-090A2-00 Доступно: Нет в наличии
  • 19
    90467-090A2-00

    CLIP

    2
    Доступно: Нет в наличии
  • 33
    2JX-24141-00-00

    Protector, fuel tank

    2
    Replaced by 18A-21778-00-00 Доступно: Нет в наличии
  • 33
    18A-21778-00-00

    Демпфер

    2
    Доступно: Нет в наличии
