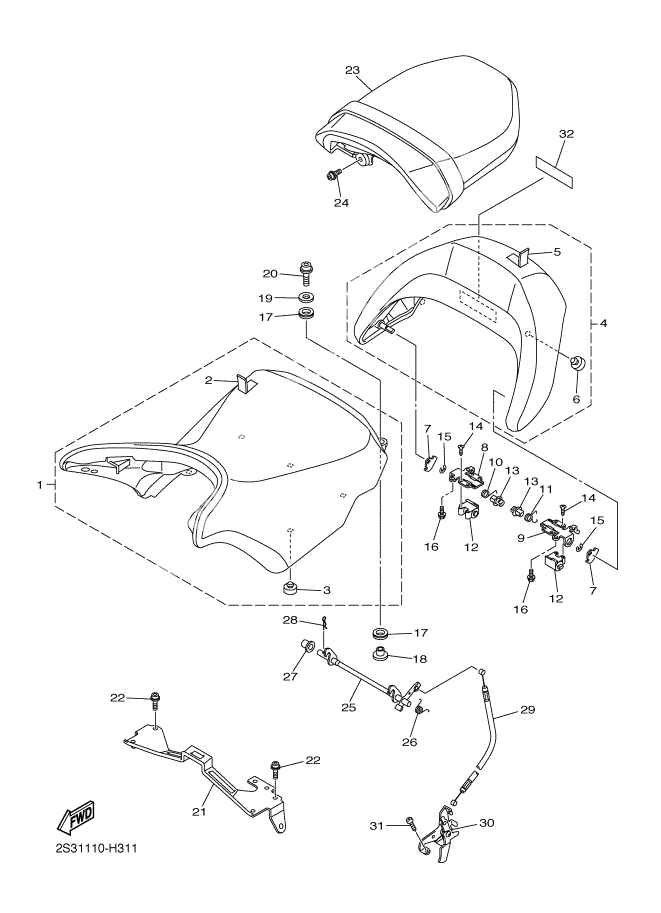

SEAT

SEAT

X

Single Seat Assy (Ref #1)

1

Part #2S3-24710-10

VIEW IN LIST

X

. SEAT COVER COMP. (Ref #2)

2

Part #2S3-2470F-00

VIEW IN LIST

X

. PAD, SEAT (Ref #3)

3

Part #2GH-24741-00

VIEW IN LIST

X

Seat Back Assy (Ref #4)

4

Part #2S3-24790-10

VIEW IN LIST

X

. シ-トカバ-アセンブリ (Ref #5)

5

Part #2S3-2477A-10

VIEW IN LIST

X

. DAMPER, SEAT (Ref #6)

6

Part #2S3-24723-00

VIEW IN LIST

X

フツク,シ-ト (Ref #7)

7

Part #2S3-24754-00

VIEW IN LIST

X

フツク,シ-ト (Ref #7)

7

Part #2S3-24754-00

VIEW IN LIST

X

フツク,シ-ト (Ref #7)

7

Part #2S3-24754-00

VIEW IN LIST

X

フツク,シ-ト (Ref #7)

7

Part #2S3-24754-00

VIEW IN LIST

X

BRACKET, SEAT LEVER 1 (Ref #8)

8

Part #2S3-2475H-00

VIEW IN LIST

X

BRACKET, SEAT LEVER 2 (Ref #9)

9

Part #2S3-2475J-00

VIEW IN LIST

X

SPRING, ABSORBER VALVE (Ref #10)

10

Part #2S3-2479A-00

VIEW IN LIST

X

SPRING 2 (Ref #11)

11

Part #2S3-2479E-00

VIEW IN LIST

X

ROTOR ASSY (Ref #12)

12

Part #2S3-24799-00

VIEW IN LIST

X

ROTOR ASSY (Ref #12)

12

Part #2S3-24799-00

VIEW IN LIST

X

ROTOR ASSY (Ref #12)

12

Part #2S3-24799-00

VIEW IN LIST

X

ROTOR ASSY (Ref #12)

12

Part #2S3-24799-00

VIEW IN LIST

X

STOPPER (Ref #13)

13

Part #2S3-24768-00

VIEW IN LIST

X

STOPPER (Ref #13)

13

Part #2S3-24768-00

VIEW IN LIST

X

STOPPER (Ref #13)

13

Part #2S3-24768-00

VIEW IN LIST

X

STOPPER (Ref #13)

13

Part #2S3-24768-00

VIEW IN LIST

X

Screw, Tapping (Ref #14)

14

Part #97702-40510

VIEW IN LIST

X

Screw, Tapping (Ref #14)

14

Part #97702-40510

VIEW IN LIST

X

Screw, Tapping (Ref #14)

14

Part #97702-40510

VIEW IN LIST

X

Screw, Tapping (Ref #14)

14

Part #97702-40510

VIEW IN LIST

X

Circlip (Ref #15)

15

Part #93430-04M03

VIEW IN LIST

X

Circlip (Ref #15)

15

Part #93430-04M03

VIEW IN LIST

X

Circlip (Ref #15)

15

Part #93430-04M03

VIEW IN LIST

X

Circlip (Ref #15)

15

Part #93430-04M03

VIEW IN LIST

X

Bolt, Flange (Ref #16)

16

Part #95802-06010

VIEW IN LIST

X

Bolt, Flange (Ref #16)

16

Part #95802-06010

VIEW IN LIST

X

Bolt, Flange (Ref #16)

16

Part #95802-06010

VIEW IN LIST

X

Bolt, Flange (Ref #16)

16

Part #95802-06010

VIEW IN LIST

X

Damper, seat (Ref #17)

17

Part #2S3-24747-00

VIEW IN LIST

X

Damper, seat (Ref #17)

17

Part #2S3-24747-00

VIEW IN LIST

X

Damper, seat (Ref #17)

17

Part #2S3-24747-00

VIEW IN LIST

X

Damper, seat (Ref #17)

17

Part #2S3-24747-00

VIEW IN LIST

X

COLLAR (Ref #18)

18

Part #90387-06175

VIEW IN LIST

X

Washer, Plate (Ref #19)

19

Part #90201-06033

VIEW IN LIST

X

BOLT (Ref #20)

20

Part #90109-06031

VIEW IN LIST

X

BRACKET, SEAT (Ref #21)

21

Part #2S3-24748-00

VIEW IN LIST

X

. BOLT, HEXAGON SOCKET HEAD (Ref #22)

22

Part #90110-06219

VIEW IN LIST

X

. BOLT, HEXAGON SOCKET HEAD (Ref #22)

22

Part #90110-06219

VIEW IN LIST

X

. BOLT, HEXAGON SOCKET HEAD (Ref #22)

22

Part #90110-06219

VIEW IN LIST

X

. BOLT, HEXAGON SOCKET HEAD (Ref #22)

22

Part #90110-06219

VIEW IN LIST

X

Tandem Seat Assy (Ref #23)

23

Part #2S3-24750-11

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #24)

24

Part #90110-06302

VIEW IN LIST

X

LEVER, SEAT (Ref #25)

25

Part #2S3-24776-01

VIEW IN LIST

X

SPRING, ABSORBER VALVE (Ref #26)

26

Part #2S3-24758-00

VIEW IN LIST

X

COLLAR (Ref #27)

27

Part #90387-08M19

VIEW IN LIST

X

CLIP (Ref #28)

28

Part #90468-16001

VIEW IN LIST

X

Cable, seat lock (Ref #29)

29

Part #5PX-2478E-00

VIEW IN LIST

X

シ-トレバ-アセンブリ (Ref #30)

30

Part #2S3-24760-00

VIEW IN LIST

X

Screw, Tapping (Ref #31)

31

Part #97702-50516

VIEW IN LIST

X

LABEL, CAUTION (Ref #32)

32

Part #3FB-2415E-C1

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  2S3-24710-10

  Single Seat Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  2S3-2470F-00

  . SEAT COVER COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  2GH-24741-00

  . PAD, SEAT

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  2S3-24790-10

  Seat Back Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  2S3-2477A-10

  . シ-トカバ-アセンブリ

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  2S3-24723-00

  . DAMPER, SEAT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  2S3-24754-00

  フツク,シ-ト

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  2S3-2475H-00

  BRACKET, SEAT LEVER 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  2S3-2475J-00

  BRACKET, SEAT LEVER 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  2S3-2479A-00

  SPRING, ABSORBER VALVE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  2S3-2479E-00

  SPRING 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  2S3-24799-00

  ROTOR ASSY

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  2S3-24768-00

  STOPPER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  97702-40510

  Screw, Tapping

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  93430-04M03

  Circlip

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95802-06010

  Bolt, Flange

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  2S3-24747-00

  Damper, seat

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90387-06175

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90201-06033

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90109-06031

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  2S3-24748-00

  BRACKET, SEAT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90110-06219

  . BOLT, HEXAGON SOCKET HEAD

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  2S3-24750-11

  Tandem Seat Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90110-06302

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  2S3-24776-01

  LEVER, SEAT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  2S3-24758-00

  SPRING, ABSORBER VALVE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90387-08M19

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90468-16001

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  5PX-2478E-00

  Cable, seat lock

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  2S3-24760-00

  シ-トレバ-アセンブリ

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  97702-50516

  Screw, Tapping

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  3FB-2415E-C1

  LABEL, CAUTION

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
