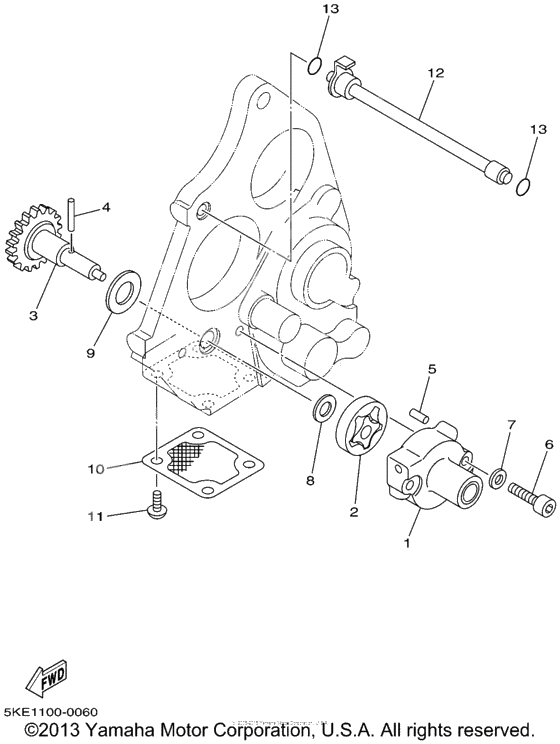

Oil pump

Oil pump

X

Крышка насоса (Ref #1)

1

Part #5KE-13316-00-00

VIEW IN LIST

X

Rotor Assy 1 (Ref #2)

2

Part #5H0-13310-00-00

VIEW IN LIST

X

Шестерня насоса (Ref #3)

3

Part #4DP-Y1332-00-00

VIEW IN LIST

X

Pin, Dowel (Ref #4)

4

Part #93603-12030-00

VIEW IN LIST

X

Pin, Dowel (Ref #5)

5

Part #93604-10011-00

VIEW IN LIST

X

Болт (Ref #6)

6

Part #91317-05025-00

VIEW IN LIST

X

Washer, Plate (Ref #7)

7

Part #92907-05600-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-08512-00

VIEW IN LIST

X

Washer, Plate (Ref #9)

9

Part #90201-125L6-00

VIEW IN LIST

X

Фильтр spule (Ref #10)

10

Part #5KE-13411-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #11)

11

Part #98507-06010-00

VIEW IN LIST

X

Трубка, подводящая 1 (Ref #12)

12

Part #5KE-13161-00-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #13)

13

Part #93210-06632-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #13)

13

Part #93210-06632-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #13)

13

Part #93210-06632-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #13)

13

Part #93210-06632-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5KE-13316-00-00

  Крышка насоса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5H0-13310-00-00

  Rotor Assy 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  4DP-Y1332-00-00

  Шестерня насоса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93603-12030-00

  Pin, Dowel

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  93604-10011-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  91317-05025-00

  Болт

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  92907-05600-00

  Washer, Plate

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90201-08512-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90201-127E1-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90201-125L6-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90201-125L6-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5KE-13411-00-00

  Фильтр spule

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  98507-06010-00

  Screw, Pan Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5KE-13161-00-00

  Трубка, подводящая 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  93210-06001-00

  Washer, Needle Valve

  Кол-во на узел:

  2

  Примечания:

  Replaced by 93210-06632-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  93210-06632-00

  Кольцо уплотнительное

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
