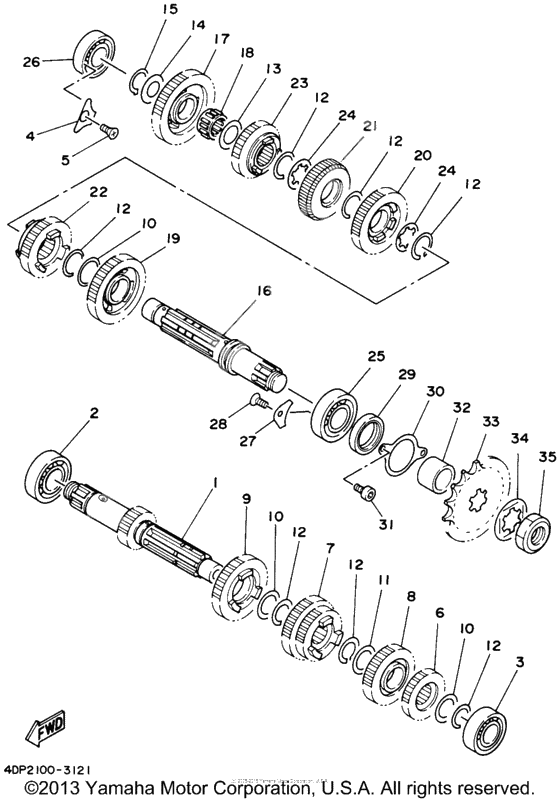

Трансмиссия

Трансмиссия

X

Ось главная (14Т) (Ref #1)

1

Part #5KE-17411-10-00

VIEW IN LIST

X

Ось главная (18Т) (Ref #1)

1

Part #5KE-17411-20-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93306-20526-00

VIEW IN LIST

X

BEARING (Ref #3)

3

Part #93306-00442-00

VIEW IN LIST

X

Плоская крышка (Ref #4)

4

Part #5KE-15381-00-00

VIEW IN LIST

X

Винт (Ref #5)

5

Part #90151-06014-00

VIEW IN LIST

X

Шестерня, 2-ая (21Т) (Ref #6)

6

Part #4DP-17121-12-00

VIEW IN LIST

X

Gear, 3Rd/4Th Pinion (21T/25T) (Ref #7)

7

Part #5KE-17131-10-00

VIEW IN LIST

X

Gear, 3Rd/4Th Pinion (23T/25T) (Ref #7)

7

Part #5KE-17131-00-00

VIEW IN LIST

X

Шестерня, 5-ая (27Т) (Ref #8)

8

Part #5F7-17151-01-00

VIEW IN LIST

X

Шестерня первичного вала, 6-я (25T) (Ref #9)

9

Part #5KE-17161-11-00

VIEW IN LIST

X

Шестерня, 6-ая (22Т) (Ref #9)

9

Part #5KE-17161-01-00

VIEW IN LIST

X

Washer, Plate (Ref #11)

11

Part #90201-256E4-00

VIEW IN LIST

X

Washer, Plate (Ref #13)

13

Part #90201-20276-00

VIEW IN LIST

X

Washer, Plate (Ref #14)

14

Part #90201-206E5-00

VIEW IN LIST

X

Circlip (Ref #15)

15

Part #99009-20400-00

VIEW IN LIST

X

Привод (Ref #16)

16

Part #5KE-17421-00-00

VIEW IN LIST

X

Шестерня, первого колеса (28Т) (Ref #17)

17

Part #5KE-17211-10-00

VIEW IN LIST

X

Шестерня, первого колеса (34Т) (Ref #17)

17

Part #5KE-17211-20-00

VIEW IN LIST

X

BEARING (Ref #18)

18

Part #93310-22057-00

VIEW IN LIST

X

Шестерня, 2-ого колеса (31Т) (Ref #19)

19

Part #4DP-17221-12-00

VIEW IN LIST

X

Шестерня, 3-го колеса (26Т) (Ref #20)

20

Part #5KE-17231-10-00

VIEW IN LIST

X

Шестерня, 3-го колеса (29Т) (Ref #20)

20

Part #5KE-17231-00-00

VIEW IN LIST

X

Шестерня, 4-го колеса (27Т) (Ref #21)

21

Part #5KE-17241-00-00

VIEW IN LIST

X

Шестерня, 5-ого колеса (26Т) (Ref #22)

22

Part #3YL-17251-00-00

VIEW IN LIST

X

Шестерня, 6-ого колеса (22Т) (Ref #23)

23

Part #5KE-17261-11-00

VIEW IN LIST

X

Шестерня, 6-ого колеса (20Т) (Ref #23)

23

Part #5KE-17261-01-00

VIEW IN LIST

X

Washer, Plate (Ref #24)

24

Part #90209-22082-00

VIEW IN LIST

X

Washer, Plate (Ref #24)

24

Part #90209-22082-00

VIEW IN LIST

X

Washer, Plate (Ref #24)

24

Part #90209-22082-00

VIEW IN LIST

X

Washer, Plate (Ref #24)

24

Part #90209-22082-00

VIEW IN LIST

X

Washer, Plate (Ref #24)

24

Part #5F7-17136-00-00

VIEW IN LIST

X

Washer, Plate (Ref #24)

24

Part #5F7-17136-00-00

VIEW IN LIST

X

Washer, Plate (Ref #24)

24

Part #5F7-17136-00-00

VIEW IN LIST

X

Washer, Plate (Ref #24)

24

Part #5F7-17136-00-00

VIEW IN LIST

X

BEARING (Ref #25)

25

Part #93306-20562-00

VIEW IN LIST

X

Подшипник (Ref #26)

26

Part #93306-20464-00

VIEW IN LIST

X

Плоская крышка (Ref #27)

27

Part #4JT-15381-01-00

VIEW IN LIST

X

Oil seal (Ref #29)

29

Part #93102-32M07-00

VIEW IN LIST

X

Накладка моторчика (Ref #30)

30

Part #3AK-17471-00-00

VIEW IN LIST

X

BOLT (Ref #31)

31

Part #91317-05012-00

VIEW IN LIST

X

COLLAR (Ref #32)

32

Part #90387-25001-00

VIEW IN LIST

X

Звездочка, ведущая 16T (Ref #33)

33

Part #93834-16104-00

VIEW IN LIST

X

Звездочка, ведущая (15Т) (Ref #33)

33

Part #93834-15079-00

VIEW IN LIST

X

Sprocket, Drive (14T) (Ref #33)

33

Part #93834-14178-00

VIEW IN LIST

X

Шайба, стопорная (Ref #34)

34

Part #90215-21239-00

VIEW IN LIST

X

Nut, flange (Ref #35)

35

Part #90179-20255-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5KE-17411-10-00

  Ось главная (14Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  5KE-17411-20-00

  Ось главная (18Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  93306-20526-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  93306-00442-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  5KE-15381-00-00

  Плоская крышка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90151-06001-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90151-06014-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90151-06014-00

  Винт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  4DP-17121-12-00

  Шестерня, 2-ая (21Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  4DP-17121-11-00

  Шестерня, 2-ая (21Т)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4DP-17121-12-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5KE-17131-10-00

  Gear, 3Rd/4Th Pinion (21T/25T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5KE-17131-00-00

  Gear, 3Rd/4Th Pinion (23T/25T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5F7-17151-01-00

  Шестерня, 5-ая (27Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5KE-17161-11-00

  Шестерня первичного вала, 6-я (25T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5KE-17161-01-00

  Шестерня, 6-ая (22Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90201-256E6-00

  Washer, Plate

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90201-253K0-00

  Washer, Plate

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90201-256E4-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  934-40250-84-00

  Стопор

  Кол-во на узел:

  7

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90201-20276-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90201-206E5-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  99009-20400-00

  Circlip

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  5KE-17421-00-00

  Привод

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5KE-17211-10-00

  Шестерня, первого колеса (28Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5KE-17211-20-00

  Шестерня, первого колеса (34Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  93310-22057-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  4DP-17221-11-00

  Шестерня, 2-ого колеса (31Т)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4DP-17221-12-00 Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  4DP-17221-12-00

  Шестерня, 2-ого колеса (31Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5KE-17231-10-00

  Шестерня, 3-го колеса (26Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  5KE-17231-00-00

  Шестерня, 3-го колеса (29Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5KE-17241-00-00

  Шестерня, 4-го колеса (27Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  3YL-17251-00-00

  Шестерня, 5-ого колеса (26Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  5KE-17261-11-00

  Шестерня, 6-ого колеса (22Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  5KE-17261-01-00

  Шестерня, 6-ого колеса (20Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90209-22082-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  5F7-17136-00-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  93306-20562-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  93306-20574-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93306-20562-00 Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  93306-20470-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93306-20464-00 Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  93306-20464-00

  Подшипник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  4JT-15381-01-00

  Плоская крышка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  93102-32M07-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  93102-32337-00

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93102-32M07-00 Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  3AK-17471-00-00

  Накладка моторчика

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  91317-05012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  90387-25001-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  93834-16104-00

  Звездочка, ведущая 16T

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  93834-15079-00

  Звездочка, ведущая (15Т)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  93834-14178-00

  Sprocket, Drive (14T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90215-21239-00

  Шайба, стопорная

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90215-21121-00

  Шайба, стопорная

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90215-21239-00 Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  90179-20255-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
