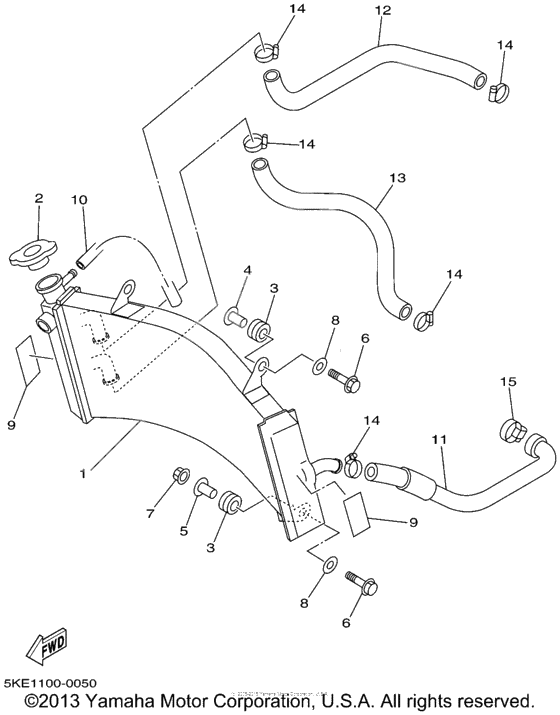

Radiator hose

Radiator hose

X

Radiator comp (Ref #1)

1

Part #4TW-12461-01-00

VIEW IN LIST

X

Стакан карбюратора (Ref #2)

2

Part #1B3-12462-00-00

VIEW IN LIST

X

GROMMET (Ref #2)

2

Part #90480-15363-00

VIEW IN LIST

X

Washer, special (Ref #4)

4

Part #90387-06166-00

VIEW IN LIST

X

COLLAR (Ref #5)

5

Part #90387-06158-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #95027-06030-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #95027-06030-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #95027-06030-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #95027-06030-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #7)

7

Part #95604-06200-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-06571-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-06571-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-06571-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-06571-00

VIEW IN LIST

X

Демпфер (Ref #9)

9

Part #5H0-8235Y-M0-00

VIEW IN LIST

X

Hose (L420) (Ref #10)

10

Part #90445-090F6-00

VIEW IN LIST

X

Hose (L420) (Ref #10)

10

Part #904-45092-K1-00

VIEW IN LIST

X

Pipe 2 (Ref #11)

11

Part #5KE-12482-00-00

VIEW IN LIST

X

Pipe 3 (Ref #12)

12

Part #5KE-12483-00-00

VIEW IN LIST

X

Pipe 4 (Ref #13)

13

Part #5KE-12484-00-00

VIEW IN LIST

X

Зажим шланга (Ref #15)

15

Part #90450-40009-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4TW-12461-01-00

  Radiator comp

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  22W-12462-00-00

  Стакан карбюратора

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1B3-12462-00-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  4FL-12462-00-00

  Стакан карбюратора

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90480-15363-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  1B3-12462-00-00

  Стакан карбюратора

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90480-15363-00

  GROMMET

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90387-06166-00

  Washer, special

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90387-066N1-00

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90387-06166-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90387-063E6-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90387-06158-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90387-06158-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  95027-06030-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  95604-06200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  95607-06200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95604-06200-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90201-06571-00

  Washer, Plate

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  3YL-12232-00-00

  Демпфер

  Кол-во на узел:

  2

  Примечания:

  Replaced by 5H0-8235Y-M0-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5H0-8235Y-M0-00

  Демпфер

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90445-090F6-00

  Hose (L420)

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90445-09251-00

  Hose (L420)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 904-45092-K1-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  904-45092-K1-00

  Hose (L420)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  5KE-12482-00-00

  Pipe 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5KE-12483-00-00

  Pipe 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  4TW-12484-10-00

  Pipe 4

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5KE-12484-00-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  5KE-12484-00-00

  Pipe 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90460-20190-00

  Хомут

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90450-40009-00

  Зажим шланга

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
