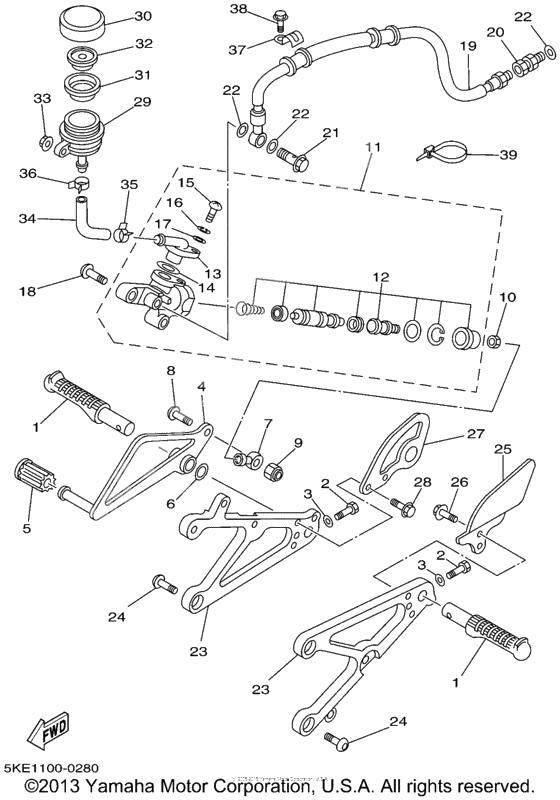

Stand footrest

Stand footrest

X

Footrest 1 (Ref #1)

1

Part #4JT-27411-20-00

VIEW IN LIST

X

Footrest 1 (Ref #1)

1

Part #4JT-27411-20-00

VIEW IN LIST

X

Footrest 1 (Ref #1)

1

Part #4JT-27411-20-00

VIEW IN LIST

X

Footrest 1 (Ref #1)

1

Part #4JT-27411-20-00

VIEW IN LIST

X

BOLT (Ref #2)

2

Part #97017-06020-00

VIEW IN LIST

X

BOLT (Ref #2)

2

Part #97017-06020-00

VIEW IN LIST

X

BOLT (Ref #2)

2

Part #97017-06020-00

VIEW IN LIST

X

BOLT (Ref #2)

2

Part #97017-06020-00

VIEW IN LIST

X

Washer, Plate (Ref #3)

3

Part #92907-06600-00

VIEW IN LIST

X

Washer, Plate (Ref #3)

3

Part #92907-06600-00

VIEW IN LIST

X

Washer, Plate (Ref #3)

3

Part #92907-06600-00

VIEW IN LIST

X

Washer, Plate (Ref #3)

3

Part #92907-06600-00

VIEW IN LIST

X

Pedal, Brake (Ref #4)

4

Part #5KE-27211-00-00

VIEW IN LIST

X

Крышка педали (Ref #5)

5

Part #240-18113-00-00

VIEW IN LIST

X

Washer, Plate (Ref #6)

6

Part #90201-14212-00

VIEW IN LIST

X

Joint 1 (Ref #7)

7

Part #8CW-18156-00-00

VIEW IN LIST

X

Болт (Ref #8)

8

Part #92017-06020-00

VIEW IN LIST

X

Гайка U (Ref #9)

9

Part #95617-06100-00

VIEW IN LIST

X

Nut, flange (Ref #10)

10

Part #95317-06600-00

VIEW IN LIST

X

Rr. Master Cylinder Assy (Ref #11)

11

Part #3YL-2583V-00-00

VIEW IN LIST

X

Комплект главного цилиндра (Ref #12)

12

Part #3YL-W0042-50-00

VIEW IN LIST

X

JOINT (Ref #13)

13

Part #29L-2582A-50-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #14)

14

Part #93210-15566-00

VIEW IN LIST

X

Screw, Pan Head (Ref #15)

15

Part #98517-04012-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #92990-04100-00

VIEW IN LIST

X

Washer, Plate (Ref #17)

17

Part #92990-04600-00

VIEW IN LIST

X

Screw, Pan Head (Ref #18)

18

Part #92017-08025-00

VIEW IN LIST

X

Шланг, тормоз (Ref #19)

19

Part #4TW-25874-00-00

VIEW IN LIST

X

JOINT (Ref #20)

20

Part #3LC-25885-00-00

VIEW IN LIST

X

Болт соединяющий (Ref #21)

21

Part #90401-10172-00

VIEW IN LIST

X

Болт (Ref #24)

24

Part #92017-08020-00

VIEW IN LIST

X

Болт (Ref #24)

24

Part #92017-08020-00

VIEW IN LIST

X

Болт (Ref #24)

24

Part #92017-08020-00

VIEW IN LIST

X

Болт (Ref #24)

24

Part #92017-08020-00

VIEW IN LIST

X

Plate 1 (Ref #25)

25

Part #4TW-27445-00-00

VIEW IN LIST

X

Screw, With Washer (Ref #26)

26

Part #901-19050-22-00

VIEW IN LIST

X

Bracket 2 (Ref #27)

27

Part #4TW-27264-00-00

VIEW IN LIST

X

Бак резервуарный (Ref #29)

29

Part #4EW-25894-00-00

VIEW IN LIST

X

Стакан резервуара (Ref #30)

30

Part #3XP-25852-50-00

VIEW IN LIST

X

Diaphragm, Reservoir (Ref #31)

31

Part #2VN-25854-00-00

VIEW IN LIST

X

Втулка диафрагмы (Ref #32)

32

Part #2VN-25855-00-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #33)

33

Part #95604-06200-00

VIEW IN LIST

X

Шланг резервуар (Ref #34)

34

Part #4TW-25895-00-00

VIEW IN LIST

X

CLIP (Ref #35)

35

Part #90467-14057-00

VIEW IN LIST

X

CLIP (Ref #36)

36

Part #90467-11044-00

VIEW IN LIST

X

Держатель шланга тормоза 2 (Ref #37)

37

Part #3XV-25876-00-00

VIEW IN LIST

X

BOLT (Ref #38)

38

Part #90105-06696-00

VIEW IN LIST

X

Хомут с фиксатором (Ref #39)

39

Part #90464-10112-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  4JT-27411-20-00

  Footrest 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  97017-06020-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  97007-06020-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 97017-06020-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  92907-06600-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  5KE-27211-00-00

  Pedal, Brake

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  240-18113-00-00

  Крышка педали

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  4A0-18113-00-00

  Крышка педали

  Кол-во на узел:

  1

  Примечания:

  Replaced by 240-18113-00-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90201-14212-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  8CW-18156-00-00

  Joint 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  3YL-27222-00-00

  Joint 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 8CW-18156-00-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  92017-06020-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  95617-06100-00

  Гайка U

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  95607-06100-00

  Гайка U

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95617-06100-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  95307-06600-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95317-06600-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  95317-06600-00

  Nut, flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  3YL-2583V-00-00

  Rr. Master Cylinder Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  3YL-W0042-50-00

  Комплект главного цилиндра

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  29L-2582A-50-00

  JOINT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  36Y-2582A-50-00

  JOINT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 29L-2582A-50-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  93210-15620-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93210-15566-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  93210-15566-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  98511-04012-00

  Screw, Pan Head With

  Кол-во на узел:

  1

  Примечания:

  Replaced by 98517-04012-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  98517-04012-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  92902-04100-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Replaced by 92990-04100-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  92990-04100-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  92990-04600-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  92901-04600-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Replaced by 92990-04600-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  92017-08025-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  4TW-25874-00-00

  Шланг, тормоз

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  3LC-25885-00-00

  JOINT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90401-10168-00

  Болт соединяющий

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90401-10172-00 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90401-10172-00

  Болт соединяющий

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90201-108J9-00

  Washer, Plate

  Кол-во на узел:

  3

  Примечания:

  Replaced by 4JT-27412-20-00 Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90201-10118-00

  Washer, Plate

  Кол-во на узел:

  3

  Примечания:

  Replaced by 90201-108J9-00 Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  4JT-27412-20-00

  Кронштейн подножки 1

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  92017-08020-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  4TW-27445-00-00

  Plate 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90119-05239-00

  Screw, With Washer

  Кол-во на узел:

  2

  Примечания:

  Replaced by 901-19050-22-00 Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  901-19050-22-00

  Screw, With Washer

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  4TW-27264-00-00

  Bracket 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  4EW-25894-00-00

  Бак резервуарный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  3XP-25852-50-00

  Стакан резервуара

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  2VN-25854-00-00

  Diaphragm, Reservoir

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  2VN-25855-00-00

  Втулка диафрагмы

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  95604-06200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  95607-06200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95604-06200-00 Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  4TW-25895-00-00

  Шланг резервуар

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  90467-14057-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  90467-11044-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  3XV-25876-00-00

  Держатель шланга тормоза 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  90105-06696-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  95027-06016-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90105-06696-00 Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  90464-10112-00

  Хомут с фиксатором

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  90464-12089-00

  Хомут

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90464-10112-00 Доступно: Нет в наличии


  Нет в наличии
