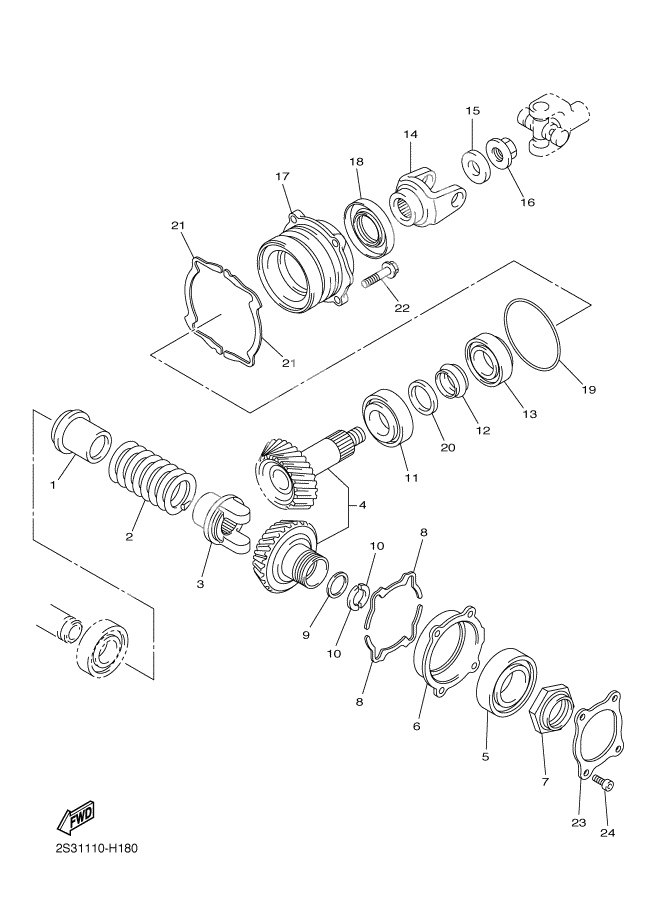

MIDDLE DRIVE GEAR

MIDDLE DRIVE GEAR

X

HOLDER (Ref #1)

1

Part #2S3-17524-00

VIEW IN LIST

X

SPRING, DAMPER (Ref #2)

2

Part #2S3-17528-00

VIEW IN LIST

X

CAM, DRIVEN (Ref #3)

3

Part #2S3-17527-00

VIEW IN LIST

X

MIDDLE GEAR COMP. (Ref #4)

4

Part #2S3-Y1754-00

VIEW IN LIST

X

BEARING (Ref #5)

5

Part #93306-20903

VIEW IN LIST

X

HOUSING, BEARING 1 (Ref #6)

6

Part #2S3-15163-00

VIEW IN LIST

X

NUT (Ref #7)

7

Part #90179-44001

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-30

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-30

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-30

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-30

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-50

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-50

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-50

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-50

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-40

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-40

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-40

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-40

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-20

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-20

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-20

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-20

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-10

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-10

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-10

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-10

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-00

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-00

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-00

VIEW IN LIST

X

Shim, Pinion (Ref #8)

8

Part #2S3-17531-00

VIEW IN LIST

X

WASHER, PLATE (Ref #9)

9

Part #90201-27014

VIEW IN LIST

X

Washer, Thrust (Ref #10)

10

Part #2S3-17529-00

VIEW IN LIST

X

Washer, Thrust (Ref #10)

10

Part #2S3-17529-00

VIEW IN LIST

X

Washer, Thrust (Ref #10)

10

Part #2S3-17529-00

VIEW IN LIST

X

Washer, Thrust (Ref #10)

10

Part #2S3-17529-00

VIEW IN LIST

X

BEARING (Ref #11)

11

Part #93332-000A1

VIEW IN LIST

X

スペ-サ,エクスパンシヨン (Ref #12)

12

Part #2S3-17571-00

VIEW IN LIST

X

BEARING (Ref #13)

13

Part #93332-000A0

VIEW IN LIST

X

ヨ-ク,ジヨイント (Ref #14)

14

Part #2S3-17556-01

VIEW IN LIST

X

Washer, conical spring (Ref #15)

15

Part #90208-22004

VIEW IN LIST

X

NUT (Ref #16)

16

Part #90179-20015

VIEW IN LIST

X

Housing, Bearing (Ref #17)

17

Part #2S3-17551-00

VIEW IN LIST

X

Oil seal (Ref #18)

18

Part #93102-45009

VIEW IN LIST

X

O-RING (Ref #19)

19

Part #93210-94001

VIEW IN LIST

X

WASHER, PLATE (Ref #20)

20

Part #90201-35014

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-10

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-10

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-10

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-10

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-40

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-40

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-40

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-40

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-30

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-30

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-30

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-30

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-20

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-20

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-20

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-20

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-00

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-00

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-00

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-00

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-50

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-50

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-50

VIEW IN LIST

X

Shim, Thrust (Ref #21)

21

Part #2S3-17537-50

VIEW IN LIST

X

Bolt, Flange (Ref #22)

22

Part #90105-08108

VIEW IN LIST

X

PLATE (Ref #23)

23

Part #2S3-17446-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #24)

24

Part #90110-08067

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  2S3-17524-00

  HOLDER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  2S3-17528-00

  SPRING, DAMPER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  2S3-17527-00

  CAM, DRIVEN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  2S3-Y1754-00

  MIDDLE GEAR COMP.

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  93306-20903

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  2S3-15163-00

  HOUSING, BEARING 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90179-44001

  NUT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  2S3-17531-30

  Shim, Pinion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  2S3-17531-50

  Shim, Pinion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  2S3-17531-40

  Shim, Pinion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  2S3-17531-20

  Shim, Pinion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  2S3-17531-10

  Shim, Pinion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  2S3-17531-00

  Shim, Pinion

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90201-27014

  WASHER, PLATE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  2S3-17529-00

  Washer, Thrust

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  93332-000A1

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  2S3-17571-00

  スペ-サ,エクスパンシヨン

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  93332-000A0

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  2S3-17556-01

  ヨ-ク,ジヨイント

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90208-22004

  Washer, conical spring

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90179-20015

  NUT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  2S3-17551-00

  Housing, Bearing

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  93102-45009

  Oil seal

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  93210-94001

  O-RING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90201-35014

  WASHER, PLATE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  2S3-17537-10

  Shim, Thrust

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  2S3-17537-40

  Shim, Thrust

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  2S3-17537-30

  Shim, Thrust

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  2S3-17537-20

  Shim, Thrust

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  2S3-17537-00

  Shim, Thrust

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  2S3-17537-50

  Shim, Thrust

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90105-08108

  Bolt, Flange

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  2S3-17446-00

  PLATE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90110-08067

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
