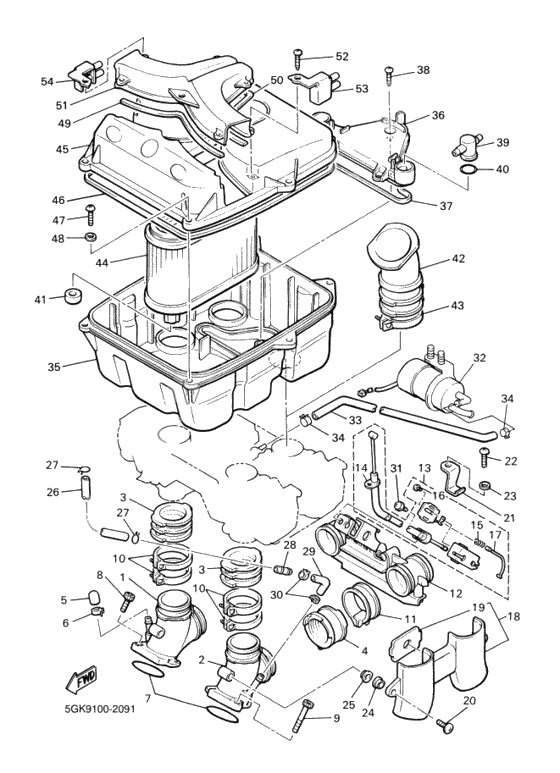

Intake

Intake

X

Соединение карбюратора 1 (Ref #1)

1

Part #1FK-13586-00-00

VIEW IN LIST

X

Joint, Carburetor 2 (Ref #2)

2

Part #1FK-13596-00-00

VIEW IN LIST

X

. ユニオン (Ref #3)

3

Part #1FK-13597-00-00

VIEW IN LIST

X

. ユニオン (Ref #3)

3

Part #1FK-13597-00-00

VIEW IN LIST

X

. ユニオン (Ref #3)

3

Part #1FK-13597-00-00

VIEW IN LIST

X

. ユニオン (Ref #3)

3

Part #1FK-13597-00-00

VIEW IN LIST

X

JOINT (Ref #4)

4

Part #1FK-13595-01-00

VIEW IN LIST

X

Plug, Blind (Ref #5)

5

Part #16G-13569-00-00

VIEW IN LIST

X

CLIP (Ref #6)

6

Part #90467-10039-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #7)

7

Part #93210-45578-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #91317-06020-00

VIEW IN LIST

X

Bolt, Hexagon Socket Head (Ref #9)

9

Part #91314-06016-00

VIEW IN LIST

X

Hose Clamp Assy (Ref #10)

10

Part #90450-53005-00

VIEW IN LIST

X

Hose Clamp Assy (Ref #10)

10

Part #90450-53005-00

VIEW IN LIST

X

Hose Clamp Assy (Ref #10)

10

Part #90450-53005-00

VIEW IN LIST

X

Hose Clamp Assy (Ref #10)

10

Part #90450-53005-00

VIEW IN LIST

X

Струбцина шланга (Ref #11)

11

Part #90460-49274-00

VIEW IN LIST

X

Valve assy (Ref #12)

12

Part #1UT-13510-00-00

VIEW IN LIST

X

Кабель 1 (Ref #14)

14

Part #1FK-1130E-00-00

VIEW IN LIST

X

Крышка картера 2 (Ref #15)

15

Part #999-99999-99-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #92017-05010-00

VIEW IN LIST

X

Кабель 2 (Ref #17)

17

Part #1FK-1133F-00-00

VIEW IN LIST

X

Valve Cover Ass'y (Ref #18)

18

Part #1FK-13550-00-00

VIEW IN LIST

X

Амортизатор (Ref #19)

19

Part #1FK-13593-00-00

VIEW IN LIST

X

Screw, Binding (Ref #20)

20

Part #90154-06033-00

VIEW IN LIST

X

CLAMP (Ref #21)

21

Part #90462-20149-00

VIEW IN LIST

X

Screw, Pan Head (Ref #22)

22

Part #98517-05010-00

VIEW IN LIST

X

Washer, Plate (Ref #23)

23

Part #92907-05600-00

VIEW IN LIST

X

GROMMET (Ref #24)

24

Part #90480-13018-00

VIEW IN LIST

X

COLLAR (Ref #25)

25

Part #90387-06500-00

VIEW IN LIST

X

Hose (L150) (Ref #26)

26

Part #90445-082A9-00

VIEW IN LIST

X

CLIP (Ref #27)

27

Part #90467-08021-00

VIEW IN LIST

X

CLIP (Ref #27)

27

Part #90467-08021-00

VIEW IN LIST

X

CLIP (Ref #27)

27

Part #90467-08021-00

VIEW IN LIST

X

CLIP (Ref #27)

27

Part #90467-08021-00

VIEW IN LIST

X

NOZZLE (Ref #28)

28

Part #41R-14489-00-00

VIEW IN LIST

X

Hose (L270) (Ref #29)

29

Part #90445-09757-00

VIEW IN LIST

X

CLIP (Ref #30)

30

Part #90467-08092-00

VIEW IN LIST

X

Screw, Pan Head With (Ref #31)

31

Part #90159-05119-00

VIEW IN LIST

X

Топливная помпа (Ref #32)

32

Part #1FK-13907-01-00

VIEW IN LIST

X

Hose (L220) (Ref #33)

33

Part #904-45126-E7-00

VIEW IN LIST

X

CLIP (Ref #34)

34

Part #90467-10135-00

VIEW IN LIST

X

CLIP (Ref #34)

34

Part #90467-10135-00

VIEW IN LIST

X

CLIP (Ref #34)

34

Part #90467-10135-00

VIEW IN LIST

X

CLIP (Ref #34)

34

Part #90467-10135-00

VIEW IN LIST

X

Case, Air Cleaner 1 (Ref #35)

35

Part #1FK-14411-01-00

VIEW IN LIST

X

Cover 1 (Ref #36)

36

Part #1FK-14417-00-00

VIEW IN LIST

X

. SEAL (Ref #37)

37

Part #1VJ-14462-00-00

VIEW IN LIST

X

Screw,tapping (Ref #38)

38

Part #97707-50614-00

VIEW IN LIST

X

JOINT (Ref #39)

39

Part #1FK-14454-00-00

VIEW IN LIST

X

Прокладка (Ref #40)

40

Part #93210-20573-00

VIEW IN LIST

X

Filter 1 (Ref #41)

41

Part #1FK-1445E-00-00

VIEW IN LIST

X

Соединение воздушного очистителя 1 (Ref #42)

42

Part #1FK-14453-00-00

VIEW IN LIST

X

Струбцина шланга (Ref #43)

43

Part #90450-59009-00

VIEW IN LIST

X

Фильтрующий элемент (Ref #44)

44

Part #1FK-14451-00-00

VIEW IN LIST

X

Стакан очистителя (Ref #45)

45

Part #1FK-14412-00-00

VIEW IN LIST

X

Screw, Pan Head (Ref #47)

47

Part #98517-05020-00

VIEW IN LIST

X

Канал (Ref #51)

51

Part #1FK-14437-00-00

VIEW IN LIST

X

STAY (Ref #53)

53

Part #1FK-14413-00-00

VIEW IN LIST

X

Stay 2 (Ref #54)

54

Part #1FK-14414-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1FK-13586-00-00

  Соединение карбюратора 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  1FK-13596-00-00

  Joint, Carburetor 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  1FK-13597-00-00

  . ユニオン

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  1FK-13595-01-00

  JOINT

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  16G-13569-00-00

  Plug, Blind

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90467-10039-00

  CLIP

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  93210-45578-00

  Washer, Needle Valve

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  91317-06020-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  91314-06016-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  1AE-13575-01-00

  Hose Clamp Assy

  Кол-во на узел:

  8

  Примечания:

  Replaced by 90450-53005-00 Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90450-53005-00

  Hose Clamp Assy

  Кол-во на узел:

  8

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  90460-49274-00

  Струбцина шланга

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  1UT-13510-00-00

  Valve assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  1FK-1130E-00-00

  Кабель 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  1FK-1133E-00-00

  Кабель 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1FK-1130E-00-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  999-99999-99-00

  Крышка картера 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90501-06585-00

  Пружина компрессора

  Кол-во на узел:

  1

  Примечания:

  Replaced by 999-99999-99-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  92017-05010-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  1FK-1133F-00-00

  Кабель 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  1FK-13550-00-00

  Valve Cover Ass'y

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  1FK-13593-00-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90154-06033-00

  Screw, Binding

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90462-20149-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  98517-05010-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  98507-05010-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Replaced by 98517-05010-00 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  92907-05600-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90480-13018-00

  GROMMET

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90387-06500-00

  COLLAR

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90445-082A9-00

  Hose (L150)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90445-08715-00

  Hose (L150)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90445-082A9-00 Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90467-08021-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  41R-14489-00-00

  NOZZLE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90445-09757-00

  Hose (L270)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  90445-090A9-00

  Hose (L270)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90445-09757-00 Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  90467-08092-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  90159-05119-00

  Screw, Pan Head With

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  1FK-13907-01-00

  Топливная помпа

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  904-45126-E7-00

  Hose (L220)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90445-120E7-00

  Hose (L220)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 904-45126-E7-00 Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90467-10135-00

  CLIP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  1FK-14411-01-00

  Case, Air Cleaner 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  1FK-14417-00-00

  Cover 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  1AE-14452-00-00

  Валик

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1VJ-14462-00-00 Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  1VJ-14462-00-00

  . SEAL

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  97707-50614-00

  Screw,tapping

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  97707-50114-00

  Screw,tapping

  Кол-во на узел:

  3

  Примечания:

  Replaced by 97707-50614-00 Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  1FK-14454-00-00

  JOINT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  93210-22382-00

  Кольцо уплотнительное

  Кол-во на узел:

  2

  Примечания:

  Replaced by 93210-20573-00 Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  93210-20573-00

  Прокладка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  1FK-1445E-00-00

  Filter 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 42

  Артикул:

  1FK-14453-00-00

  Соединение воздушного очистителя 1

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  90450-59009-00

  Струбцина шланга

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  90460-59211-00

  Струбцина шланга

  Кол-во на узел:

  4

  Примечания:

  Replaced by 90450-59009-00 Доступно: Нет в наличии


  Нет в наличии
• 44

  Артикул:

  1FK-14451-00-00

  Фильтрующий элемент

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  1FK-14412-00-00

  Стакан очистителя

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 46

  Артикул:

  1FK-14452-00-00

  Валик

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1VJ-14462-00-00 Доступно: Нет в наличии


  Нет в наличии
• 47

  Артикул:

  98507-05020-00

  Screw, Pan Head

  Кол-во на узел:

  6

  Примечания:

  Replaced by 98517-05020-00 Доступно: Нет в наличии


  Нет в наличии
• 47

  Артикул:

  98517-05020-00

  Screw, Pan Head

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 49

  Артикул:

  1FK-14457-00-00

  Валик

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1VJ-14462-00-00 Доступно: Нет в наличии


  Нет в наличии
• 50

  Артикул:

  1FK-14467-00-00

  Валик

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1VJ-14462-00-00 Доступно: Нет в наличии


  Нет в наличии
• 51

  Артикул:

  1FK-14437-00-00

  Канал

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 53

  Артикул:

  1FK-14413-00-00

  STAY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 54

  Артикул:

  1FK-14414-00-00

  Stay 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
