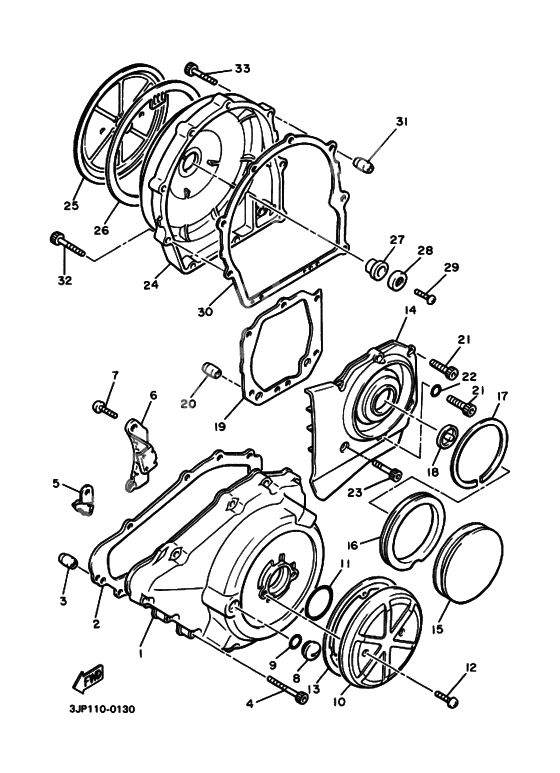

Crankcase cover ass`y (v

Crankcase cover ass`y (v

X

Крышка картера 1 (Ref #1)

1

Part #1FK-15411-10-00

VIEW IN LIST

X

Gasket, Crankcase Cover 1 (Ref #2)

2

Part #3JP-15451-01-00

VIEW IN LIST

X

Pin, Dowel (Ref #3)

3

Part #99530-10114-00

VIEW IN LIST

X

BOLT (Ref #4)

4

Part #90110-06138-00

VIEW IN LIST

X

CLAMP (Ref #5)

5

Part #90462-06192-00

VIEW IN LIST

X

CLAMP (Ref #6)

6

Part #90465-08220-00

VIEW IN LIST

X

Screw, Pan Head (Ref #7)

7

Part #98507-06016-00

VIEW IN LIST

X

Пробка, винт (Ref #8)

8

Part #90340-14068-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #9)

9

Part #93210-14369-00

VIEW IN LIST

X

Cover, Cap 2 (Ref #10)

10

Part #1FK-15427-10-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #11)

11

Part #93210-45150-00

VIEW IN LIST

X

Screw, Pan Head (Ref #12)

12

Part #90151-06061-00

VIEW IN LIST

X

Gasket 1 (Ref #13)

13

Part #1FK-15455-00-00

VIEW IN LIST

X

Крышка картера 2 (Ref #14)

14

Part #1FK-15421-10-00

VIEW IN LIST

X

Cover, Chain Case 2 (Ref #15)

15

Part #1FK-15428-10-00

VIEW IN LIST

X

Амортизатор (Ref #16)

16

Part #26H-15337-01-00

VIEW IN LIST

X

CLIP (Ref #17)

17

Part #90468-98132-00

VIEW IN LIST

X

Damper 5 (Ref #18)

18

Part #26H-15338-00-00

VIEW IN LIST

X

Gasket, Crankcase Cover 2 (Ref #19)

19

Part #3JP-15461-01-00

VIEW IN LIST

X

BOLT (Ref #21)

21

Part #91317-06025-00

VIEW IN LIST

X

BOLT (Ref #21)

21

Part #91317-06025-00

VIEW IN LIST

X

BOLT (Ref #21)

21

Part #91317-06025-00

VIEW IN LIST

X

BOLT (Ref #21)

21

Part #91317-06025-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #22)

22

Part #90430-06014-00

VIEW IN LIST

X

BOLT (Ref #23)

23

Part #91317-06040-00

VIEW IN LIST

X

Крышка картера 3 (Ref #24)

24

Part #1FK-15431-10-00

VIEW IN LIST

X

Cover, Chain Case (Ref #25)

25

Part #1FK-15418-10-00

VIEW IN LIST

X

Ring, Rubber (Ref #26)

26

Part #26H-15449-00-00

VIEW IN LIST

X

GROMMET (Ref #27)

27

Part #4H7-15486-00-00

VIEW IN LIST

X

Washer, Plate (Ref #28)

28

Part #90209-06096-00

VIEW IN LIST

X

Screw, Pan Head (Ref #29)

29

Part #98517-06008-00

VIEW IN LIST

X

Gasket, Crankcase Cover 3 (Ref #30)

30

Part #3JP-15462-01-00

VIEW IN LIST

X

Bolt,socket (Ref #33)

33

Part #901-1006X-79-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1FK-15411-10-00

  Крышка картера 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3JP-15451-01-00

  Gasket, Crankcase Cover 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  99530-10114-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90110-06138-00

  BOLT

  Кол-во на узел:

  11

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90110-06238-00

  Bolt, Hexagon

  Кол-во на узел:

  11

  Примечания:

  Replaced by 90110-06138-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90462-06192-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90465-08220-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  98507-06016-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90340-14068-00

  Пробка, винт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  93210-14369-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  1FK-15427-10-00

  Cover, Cap 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  93210-45150-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90151-06061-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  1FK-15455-00-00

  Gasket 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  1FK-15421-10-00

  Крышка картера 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  1FK-15428-10-00

  Cover, Chain Case 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  26H-15337-01-00

  Амортизатор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90468-98132-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  26H-15338-00-00

  Damper 5

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  3JP-15461-01-00

  Gasket, Crankcase Cover 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90110-06240-00

  Bolt, Hexagon

  Кол-во на узел:

  4

  Примечания:

  Replaced by 91317-06025-00 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  91317-06025-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90430-06014-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90110-06242-00

  Bolt, Hexagon

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91317-06040-00 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  91317-06040-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  1FK-15431-10-00

  Крышка картера 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  1FK-15418-10-00

  Cover, Chain Case

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  26H-15449-00-00

  Ring, Rubber

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  4H7-15486-00-00

  GROMMET

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90209-06096-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  98507-06008-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Replaced by 98517-06008-00 Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  98517-06008-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  3JP-15462-01-00

  Gasket, Crankcase Cover 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90110-06X45-00

  Bolt,socket

  Кол-во на узел:

  2

  Примечания:

  Replaced by 901-1006X-79-00 Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  901-1006X-79-00

  Bolt,socket

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90110-06237-00

  Bolt, Hexagon

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90110-06X45-00 Доступно: Нет в наличии


  Нет в наличии
