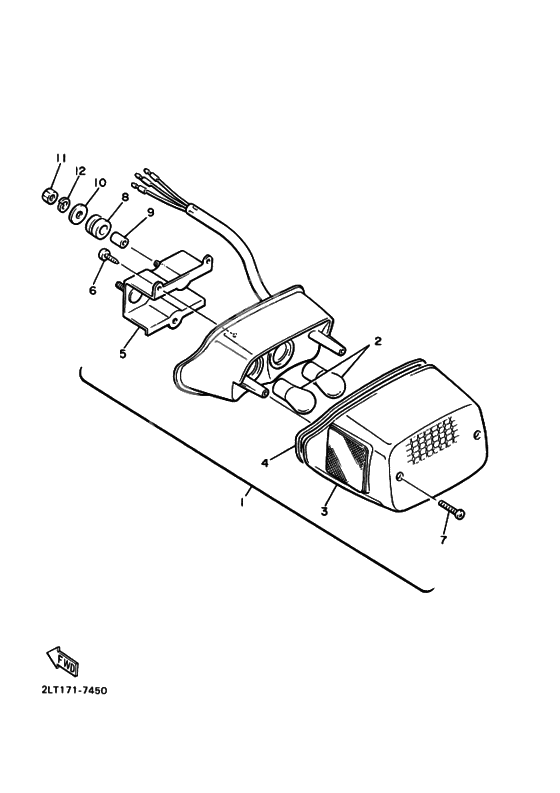

Taillight unit ass`y

Taillight unit ass`y

X

Taillight assy (Ref #1)

1

Part #1FK-84700-60-00

VIEW IN LIST

X

Lens, taillight (Ref #2)

2

Part #42X-84721-61-00

VIEW IN LIST

X

Bulb (12V-27/8W) (Ref #2)

2

Part #137-84714-61-XX

VIEW IN LIST

X

. SEAL (Ref #4)

4

Part #1VJ-14462-00-00

VIEW IN LIST

X

Bracket, taillight (Ref #5)

5

Part #1FK-84702-00-00

VIEW IN LIST

X

Screw,tapping (Ref #6)

6

Part #97707-40616-00

VIEW IN LIST

X

Screw, Pan Head (Ref #7)

7

Part #97707-40625-00

VIEW IN LIST

X

GROMMET (Ref #8)

8

Part #90480-14229-00

VIEW IN LIST

X

Втулка (Ref #9)

9

Part #90387-06026-00

VIEW IN LIST

X

Washer, Plate (Ref #10)

10

Part #90201-06380-00

VIEW IN LIST

X

Nut, flange (Ref #11)

11

Part #95317-06600-00

VIEW IN LIST

X

Washer, Plate (Ref #12)

12

Part #92907-06100-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  1FK-84700-60-00

  Taillight assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  42X-84721-61-00

  Lens, taillight

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  42X-84721-60-00

  Lens, taillight

  Кол-во на узел:

  0

  Примечания:

  Replaced by 42X-84721-61-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  137-84714-61-XX

  Bulb (12V-27/8W)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  137-84714-61-00

  Bulb (12V-27/8W)

  Кол-во на узел:

  0

  Примечания:

  Replaced by 42X-84721-60-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  256-84714-61-00

  Bulb (12V-27/8W)

  Кол-во на узел:

  2

  Примечания:

  Replaced by 137-84714-61-XX Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  1VJ-14462-00-00

  . SEAL

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  42X-84723-01-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1VJ-14462-00-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  1FK-84702-00-00

  Bracket, taillight

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  97707-40616-00

  Screw,tapping

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  97707-40625-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90480-15316-00

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90480-14229-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90480-14229-00

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90387-06026-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90201-06380-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95307-06600-00

  Nut, flange

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95317-06600-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95317-06600-00

  Nut, flange

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  92907-06100-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
