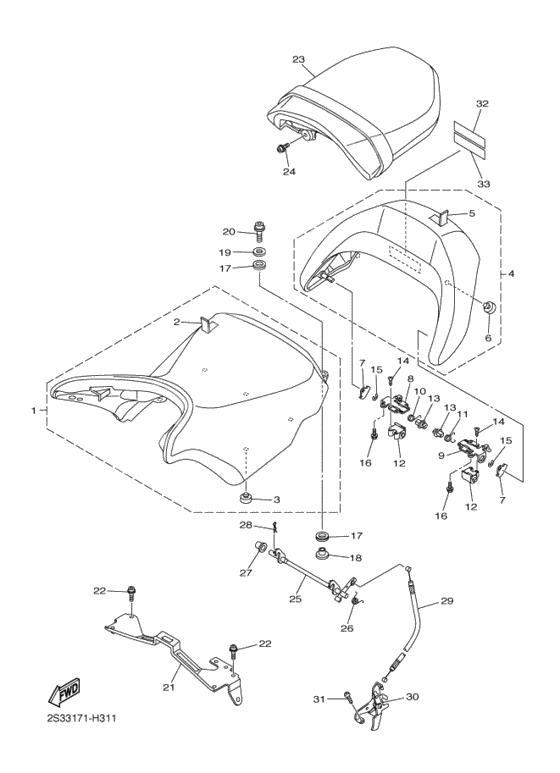

Seat

Seat

X

Одноместное сиденье (Ref #1)

1

Part #2S3-24710-10-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #2)

2

Part #2S3-2470F-00-00

VIEW IN LIST

X

Pad, Seat (Ref #3)

3

Part #2GH-24741-00-00

VIEW IN LIST

X

SEAT BACK ASSY (Ref #4)

4

Part #2S3-24790-10-00

VIEW IN LIST

X

Seat Cover Assy (Ref #5)

5

Part #2S3-2477A-10-00

VIEW IN LIST

X

Damper, seat (Ref #6)

6

Part #2S3-24723-00-00

VIEW IN LIST

X

HOOK, SPRING (Ref #7)

7

Part #2S3-24754-00-00

VIEW IN LIST

X

HOOK, SPRING (Ref #7)

7

Part #2S3-24754-00-00

VIEW IN LIST

X

HOOK, SPRING (Ref #7)

7

Part #2S3-24754-00-00

VIEW IN LIST

X

HOOK, SPRING (Ref #7)

7

Part #2S3-24754-00-00

VIEW IN LIST

X

Bracket, Seat Lever 1 (Ref #8)

8

Part #2S3-2475H-00-00

VIEW IN LIST

X

Bracket, Seat Lever 2 (Ref #9)

9

Part #2S3-2475J-00-00

VIEW IN LIST

X

Spring, Pilot Adjusting (Ref #10)

10

Part #2S3-2479A-00-00

VIEW IN LIST

X

Sprg. 2 (Ref #11)

11

Part #2S3-2479E-00-00

VIEW IN LIST

X

ROTOR ASSY (Ref #12)

12

Part #2S3-24799-00-00

VIEW IN LIST

X

ROTOR ASSY (Ref #12)

12

Part #2S3-24799-00-00

VIEW IN LIST

X

ROTOR ASSY (Ref #12)

12

Part #2S3-24799-00-00

VIEW IN LIST

X

ROTOR ASSY (Ref #12)

12

Part #2S3-24799-00-00

VIEW IN LIST

X

STOPPER (Ref #13)

13

Part #2S3-24768-00-00

VIEW IN LIST

X

STOPPER (Ref #13)

13

Part #2S3-24768-00-00

VIEW IN LIST

X

STOPPER (Ref #13)

13

Part #2S3-24768-00-00

VIEW IN LIST

X

STOPPER (Ref #13)

13

Part #2S3-24768-00-00

VIEW IN LIST

X

Screw, Tapping (Ref #14)

14

Part #97707-40610-00

VIEW IN LIST

X

Screw, Tapping (Ref #14)

14

Part #97707-40610-00

VIEW IN LIST

X

Screw, Tapping (Ref #14)

14

Part #97707-40610-00

VIEW IN LIST

X

Screw, Tapping (Ref #14)

14

Part #97707-40610-00

VIEW IN LIST

X

Circlip (Ref #15)

15

Part #99080-04600-00

VIEW IN LIST

X

Circlip (Ref #15)

15

Part #99080-04600-00

VIEW IN LIST

X

Circlip (Ref #15)

15

Part #99080-04600-00

VIEW IN LIST

X

Circlip (Ref #15)

15

Part #99080-04600-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #95817-06010-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #95817-06010-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #95817-06010-00

VIEW IN LIST

X

BOLT (Ref #16)

16

Part #95817-06010-00

VIEW IN LIST

X

Damper, seat (Ref #16)

16

Part #2S3-24747-00-00

VIEW IN LIST

X

Damper, seat (Ref #16)

16

Part #2S3-24747-00-00

VIEW IN LIST

X

Damper, seat (Ref #16)

16

Part #2S3-24747-00-00

VIEW IN LIST

X

Damper, seat (Ref #16)

16

Part #2S3-24747-00-00

VIEW IN LIST

X

COLLAR (Ref #18)

18

Part #90387-06175-00

VIEW IN LIST

X

Шайба (Ref #19)

19

Part #90201-06033-00

VIEW IN LIST

X

Болт (Ref #20)

20

Part #90109-06031-00

VIEW IN LIST

X

Bracket, seat (Ref #21)

21

Part #2S3-24748-00-00

VIEW IN LIST

X

Болт диагональный (Ref #22)

22

Part #90110-06219-00

VIEW IN LIST

X

Болт диагональный (Ref #22)

22

Part #90110-06219-00

VIEW IN LIST

X

Болт диагональный (Ref #22)

22

Part #90110-06219-00

VIEW IN LIST

X

Болт диагональный (Ref #22)

22

Part #90110-06219-00

VIEW IN LIST

X

Tandem Seat Assy (Ref #23)

23

Part #2S3-24750-11-00

VIEW IN LIST

X

Болт диагональный (Ref #24)

24

Part #90110-06302-00

VIEW IN LIST

X

Lever, Seat (Ref #25)

25

Part #2S3-24776-01-00

VIEW IN LIST

X

Spring, Pilot Adjusting (Ref #26)

26

Part #2S3-24758-00-00

VIEW IN LIST

X

COLLAR (Ref #27)

27

Part #90387-08M19-00

VIEW IN LIST

X

CLIP (Ref #28)

28

Part #90468-16001-00

VIEW IN LIST

X

Cable, seat lock (Ref #29)

29

Part #5PX-2478E-00-00

VIEW IN LIST

X

Seat Lever Assy (Ref #30)

30

Part #2S3-24760-00-00

VIEW IN LIST

X

Винт (Ref #31)

31

Part #97780-50116-00

VIEW IN LIST

X

Label, caution (Ref #32)

32

Part #5PW-2415E-11-00

VIEW IN LIST

X

Label, caution (Ref #33)

33

Part #5PW-2415E-31-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  2S3-24710-10-00

  Одноместное сиденье

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  2S3-2470F-00-00

  PLATE, SEAL DAMPER

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  2GH-24741-00-00

  Pad, Seat

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  2S3-24790-10-00

  SEAT BACK ASSY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  2S3-2477A-10-00

  Seat Cover Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  2S3-24723-00-00

  Damper, seat

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  2S3-24754-00-00

  HOOK, SPRING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  2S3-2475H-00-00

  Bracket, Seat Lever 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  2S3-2475J-00-00

  Bracket, Seat Lever 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  2S3-2479A-00-00

  Spring, Pilot Adjusting

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  2S3-2479E-00-00

  Sprg. 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  2S3-24799-00-00

  ROTOR ASSY

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  2S3-24768-00-00

  STOPPER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  97702-40510-00

  Screw, Pan Head

  Кол-во на узел:

  4

  Примечания:

  Replaced by 97707-40610-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  97707-40610-00

  Screw, Tapping

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  93430-04M03-00

  Кольцо стопорное

  Кол-во на узел:

  2

  Примечания:

  Replaced by 99080-04600-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  99080-04600-00

  Circlip

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95817-06010-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  2S3-24747-00-00

  Damper, seat

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95802-06010-00

  BOLT

  Кол-во на узел:

  4

  Примечания:

  Replaced by 95817-06010-00 Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  95812-06010-00

  BOLT

  Кол-во на узел:

  0

  Примечания:

  Replaced by 2S3-24747-00-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90387-06175-00

  COLLAR

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90201-06033-00

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90109-06031-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  2S3-24748-00-00

  Bracket, seat

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90110-06219-00

  Болт диагональный

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  2S3-24750-11-00

  Tandem Seat Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90110-06302-00

  Болт диагональный

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  2S3-24776-01-00

  Lever, Seat

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  2S3-24758-00-00

  Spring, Pilot Adjusting

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90387-08M19-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  90468-16001-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  5PX-2478E-00-00

  Cable, seat lock

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  2S3-24760-00-00

  Seat Lever Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  97702-50516-00

  Винт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 97780-50116-00 Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  97780-50116-00

  Винт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  5PW-2415E-11-00

  Label, caution

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  5PW-2415E-31-00

  Label, caution

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
