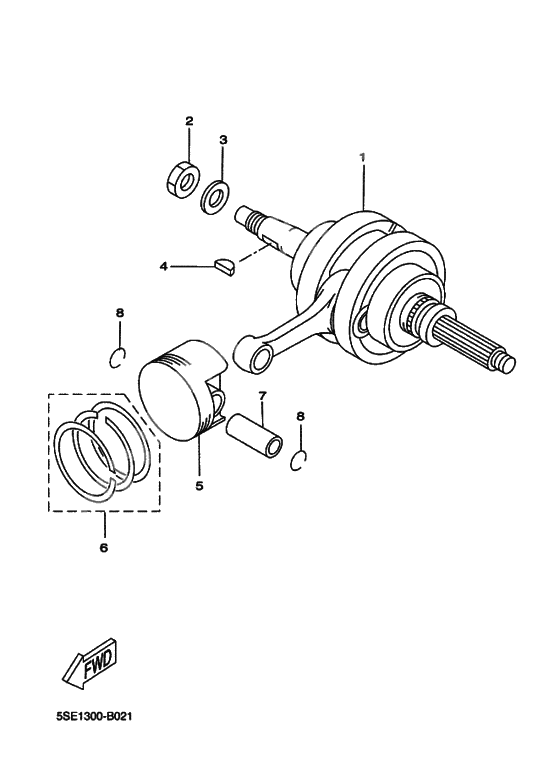

Crankshaft piston

Crankshaft piston

X

Вал коленчатый (Ref #1)

1

Part #5B2-E1400-02-00

VIEW IN LIST

X

Гайка (Ref #2)

2

Part #90170-16X00-00

VIEW IN LIST

X

Шайба (Ref #3)

3

Part #90201-16X20-00

VIEW IN LIST

X

KEY,WOODRUFF (Ref #4)

4

Part #90280-05001-00

VIEW IN LIST

X

Поршень (+ 1.00 мм) (Ref #5)

5

Part #1C0-E1638-00-00

VIEW IN LIST

X

Поршень (+ 0.50 мм) (Ref #5)

5

Part #1C0-E1636-00-00

VIEW IN LIST

X

Поршень стандартный (Ref #5)

5

Part #1C0-E1631-10-00

VIEW IN LIST

X

Кольца поршневые (+ 1.00 мм) (Ref #6)

6

Part #1C0-E1607-10-00

VIEW IN LIST

X

Кольца поршневые (+ 0.50 мм) (Ref #6)

6

Part #1C0-E1605-10-00

VIEW IN LIST

X

Кольца поршневые стандартные (Ref #6)

6

Part #1C0-E1603-10-00

VIEW IN LIST

X

Палец поршневой (Ref #7)

7

Part #1C0-E1633-00-00

VIEW IN LIST

X

Стопор (Ref #8)

8

Part #934-5020X-00-00

VIEW IN LIST

X

Стопор (Ref #8)

8

Part #934-5020X-00-00

VIEW IN LIST

X

Стопор (Ref #8)

8

Part #934-5020X-00-00

VIEW IN LIST

X

Стопор (Ref #8)

8

Part #934-5020X-00-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5B2-E1400-02-00

  Вал коленчатый

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  5B2-E1400-01-00

  Вал коленчатый

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5B2-E1400-02-00 Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  5B2-E1400-00-00

  Вал коленчатый

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5B2-E1400-01-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90170-16X00-00

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90201-16X20-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90280-05013-00

  Шпонка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90280-05001-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90280-05001-00

  KEY,WOODRUFF

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  1C0-E1638-00-00

  Поршень (+ 1.00 мм)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  1C0-E1636-00-00

  Поршень (+ 0.50 мм)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  1C0-E1631-10-00

  Поршень стандартный

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1C0-E1607-10-00

  Кольца поршневые (+ 1.00 мм)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1C0-E1607-00-00

  Кольца поршневые (+ 1.00 мм)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1C0-E1607-10-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1C0-E1605-10-00

  Кольца поршневые (+ 0.50 мм)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1C0-E1605-00-00

  Кольца поршневые (+ 0.50 мм)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1C0-E1605-10-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1C0-E1603-00-00

  Кольца поршневые стандартные

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1C0-E1603-10-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  1C0-E1603-10-00

  Кольца поршневые стандартные

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  1C0-E1633-00-00

  Палец поршневой

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  934-5020X-00-00

  Стопор

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90468-12X00-00

  Стопор

  Кол-во на узел:

  2

  Примечания:

  Replaced by 934-5020X-00-00 Доступно: Нет в наличии


  Нет в наличии
