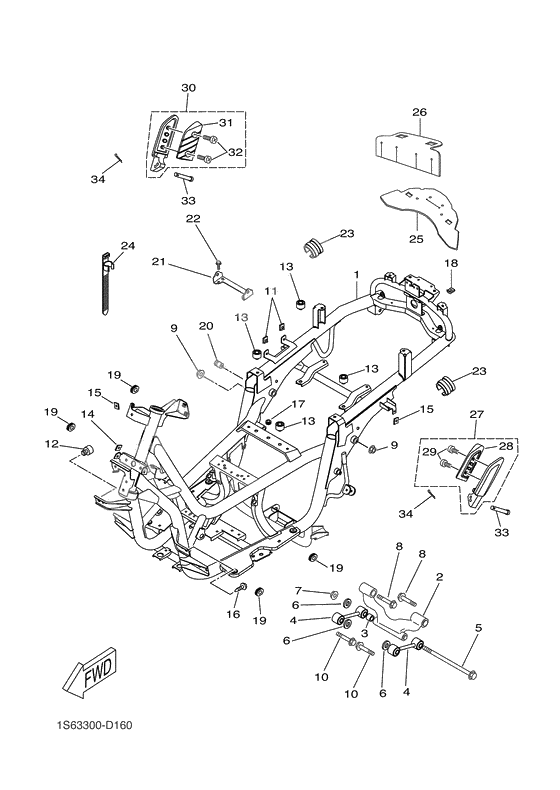

Frame

+ -

Номер ссылки

Артикул

Наименование

Кол-во на узел

Примечания
01

Артикул:

1S6-F1110-00-00

FRAME COMP

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
02

Артикул:

5SE-21420-00-00

Engine Bracket Comp. 2

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
03

Артикул:

90387-10X02-00

COLLAR

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
04

Артикул:

5SE-21480-00-00

Stay, Engine

Кол-во на узел:

2

Примечания:

Доступно: Нет в наличии

Нет в наличии
05

Артикул:

90105-10X05-00

BOLT

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
06

Артикул:

90201-105A2-00

Washer, Plate

Кол-во на узел:

3

Примечания:

Доступно: Нет в наличии

Нет в наличии
07

Артикул:

90185-10154-00

Гайка, самоблокирующаяся

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
08

Артикул:

90105-12X01-00

BOLT

Кол-во на узел:

2

Примечания:

Доступно: Нет в наличии

Нет в наличии
09

Артикул:

90185-12072-00

Гайка, самоблокирующаяся

Кол-во на узел:

2

Примечания:

Доступно: Нет в наличии

Нет в наличии
10

Артикул:

95817-10045-00

BOLT

Кол-во на узел:

2

Примечания:

Доступно: Нет в наличии

Нет в наличии
11

Артикул:

90183-06X00-00

Nut, Spring

Кол-во на узел:

2

Примечания:

Доступно: Нет в наличии

Нет в наличии
12

Артикул:

3VL-F4741-10-00

Pad, Seat

Кол-во на узел:

2

Примечания:

Доступно: Нет в наличии

Нет в наличии
13

Артикул:

2JW-F7114-00-00

Стопор, главная подставка

Кол-во на узел:

4

Примечания:

Доступно: Нет в наличии

Нет в наличии
15

Артикул:

90183-05X00-00

Nut, Spring

Кол-во на узел:

3

Примечания:

Replaced by 901-8305X-03-00 Доступно: Нет в наличии

Нет в наличии
15

Артикул:

901-8305X-03-00

Nut, Spring

Кол-во на узел:

3

Примечания:

Доступно: Нет в наличии

Нет в наличии
16

Артикул:

90167-05X01-00

Screw M5-16

Кол-во на узел:

4

Примечания:

Доступно: Нет в наличии

Нет в наличии
17

Артикул:

90480-13014-00

GROMMET

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
17

Артикул:

90480-13398-00

GROMMET

Кол-во на узел:

1

Примечания:

Replaced by 90480-13014-00 Доступно: Нет в наличии

Нет в наличии
19

Артикул:

90480-01558-00

GROMMET

Кол-во на узел:

4

Примечания:

Доступно: Нет в наличии

Нет в наличии
20

Артикул:

90179-06X05-00

Nut, flange

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
21

Артикул:

5SE-F4718-00-00

Bracket, seat

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
22

Артикул:

90105-06X00-00

Screw, With Washer

Кол-во на узел:

4

Примечания:

Доступно: Нет в наличии

Нет в наличии
23

Артикул:

5EU-F4181-01-00

Дэмпфер соединения

Кол-во на узел:

2

Примечания:

Доступно: Нет в наличии

Нет в наличии
24

Артикул:

90464-50X01-00

CLAMP

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
25

Артикул:

1S6-F1624-00-00

Plate, Flap Fitting 2

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
26

Артикул:

1S6-F1625-00-00

Plate, flap fitting 3

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
27

Артикул:

5SE-F7430-20-00

Rear Footrest Assy 1

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
28

Артикул:

5SE-F7433-00-00

Cover, Rear Footrest

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
29

Артикул:

90157-05X08-00

Screw, Pan Head

Кол-во на узел:

2

Примечания:

Доступно: Нет в наличии

Нет в наличии
30

Артикул:

5SE-F7440-20-00

Rear Footrest Assy 2

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
31

Артикул:

5SE-F7444-00-00

Cover, Rear Footrest

Кол-во на узел:

1

Примечания:

Доступно: Нет в наличии

Нет в наличии
33

Артикул:

91701-06035-00

Штифт, вилкообразный наконечник

Кол-во на узел:

2

Примечания:

Доступно: Нет в наличии

Нет в наличии
34

Артикул:

90252-16X00-00

. PIN

Кол-во на узел:

2

Примечания:

Доступно: Нет в наличии

Нет в наличии
