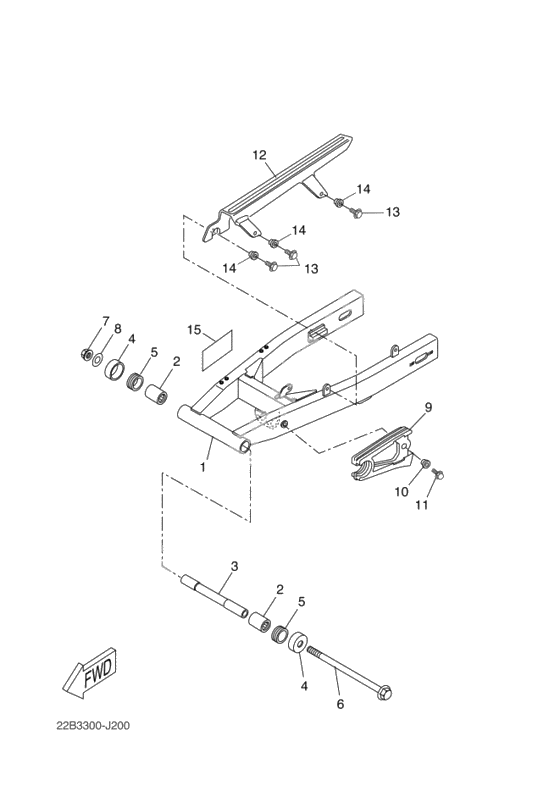

Задний рычаг & Подвеска

Задний рычаг & Подвеска

X

Задняя рукоятка (Ref #1)

1

Part #22B-F2110-10-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93315-22251-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93315-22251-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93315-22251-00

VIEW IN LIST

X

BEARING (Ref #2)

2

Part #93315-22251-00

VIEW IN LIST

X

Втулка (Ref #3)

3

Part #22B-22184-00-00

VIEW IN LIST

X

COVER (Ref #4)

4

Part #30X-2219X-00-00

VIEW IN LIST

X

COVER (Ref #4)

4

Part #30X-2219X-00-00

VIEW IN LIST

X

COVER (Ref #4)

4

Part #30X-2219X-00-00

VIEW IN LIST

X

COVER (Ref #4)

4

Part #30X-2219X-00-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #5)

5

Part #93108-35004-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #5)

5

Part #93108-35004-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #5)

5

Part #93108-35004-00

VIEW IN LIST

X

Oil Seal (35-41-8) (Ref #5)

5

Part #93108-35004-00

VIEW IN LIST

X

Shaft, Pivot (Ref #6)

6

Part #22B-F2141-00-00

VIEW IN LIST

X

Гайка самоконтрящаяся (Ref #7)

7

Part #90185-12134-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-126A7-00

VIEW IN LIST

X

Seal, Guard (Ref #9)

9

Part #22B-F2151-00-00

VIEW IN LIST

X

Втулка (Ref #10)

10

Part #90387-06066-00

VIEW IN LIST

X

BOLT (Ref #11)

11

Part #95817-06020-00

VIEW IN LIST

X

Корпус натяжения (Ref #12)

12

Part #22B-F2311-00-00

VIEW IN LIST

X

BOLT (Ref #13)

13

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #13)

13

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #13)

13

Part #95817-06012-00

VIEW IN LIST

X

BOLT (Ref #13)

13

Part #95817-06012-00

VIEW IN LIST

X

Label 1 (Ref #15)

15

Part #22B-F4875-10-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  22B-F2110-10-00

  Задняя рукоятка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  93315-22251-00

  BEARING

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  22B-22184-00-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  30X-2219X-00-00

  COVER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  93108-35004-00

  Oil Seal (35-41-8)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  22B-F2141-00-00

  Shaft, Pivot

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90185-12134-00

  Гайка самоконтрящаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90201-126A7-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  22B-F2151-00-00

  Seal, Guard

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90387-06066-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95807-06020-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-06020-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95817-06020-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  22B-F2311-00-00

  Корпус натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  95817-06012-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  95807-06012-00

  BOLT

  Кол-во на узел:

  3

  Примечания:

  Replaced by 95817-06012-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90387-07717-00

  COLLAR

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  22B-F4875-10-00

  Label 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  22B-F4875-00-00

  Label 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 22B-F4875-10-00 Доступно: Нет в наличии


  Нет в наличии
