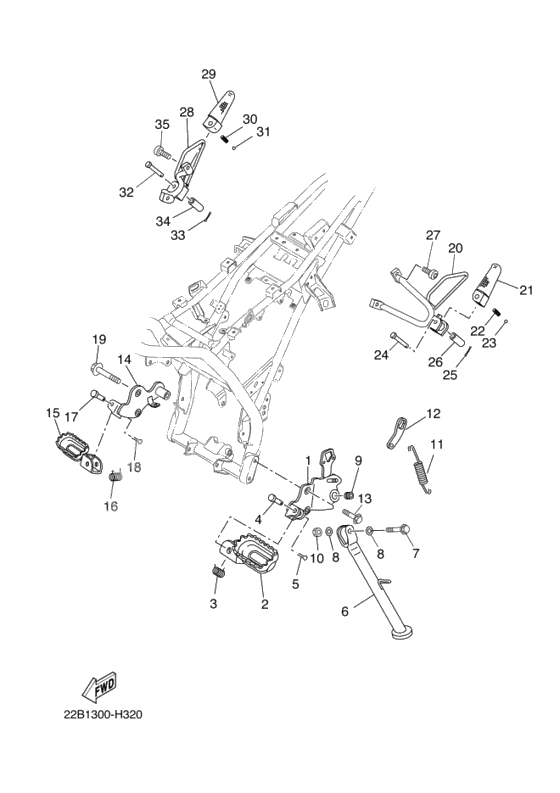

Support & repose pied

Support & repose pied

X

Bracket, Footrest 1 (Ref #1)

1

Part #22B-F7412-01-00

VIEW IN LIST

X

Подножка левая (Ref #2)

2

Part #3LD-27411-20-00

VIEW IN LIST

X

Spring, Torsion (Ref #3)

3

Part #905-0820X-02-00

VIEW IN LIST

X

Штифт, вилкообразный наконечник (Ref #4)

4

Part #90240-10101-00

VIEW IN LIST

X

. PIN (Ref #5)

5

Part #91490-25020-00

VIEW IN LIST

X

Stand, Side (Ref #6)

6

Part #22B-F7311-00-00

VIEW IN LIST

X

Bolt (Ref #7)

7

Part #90101-10034-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-101J1-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-101J1-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-101J1-00

VIEW IN LIST

X

Washer, Plate (Ref #8)

8

Part #90201-101J1-00

VIEW IN LIST

X

Втулка (Ref #9)

9

Part #90387-10003-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #10)

10

Part #90185-10060-00

VIEW IN LIST

X

Spring, Tension (Ref #11)

11

Part #905-06220-02-00

VIEW IN LIST

X

Link, Side Stand (Ref #12)

12

Part #5XT-27315-01-00

VIEW IN LIST

X

BOLT (Ref #13)

13

Part #95817-10025-00

VIEW IN LIST

X

Bracket, Footrest 2 (Ref #14)

14

Part #22B-F7422-01-00

VIEW IN LIST

X

Подножка правая (Ref #15)

15

Part #3LD-27421-20-00

VIEW IN LIST

X

Spring, Torsion (Ref #16)

16

Part #905-0820X-03-00

VIEW IN LIST

X

Bracket 1 (Ref #20)

20

Part #22B-F7432-00-00

VIEW IN LIST

X

Footrest, Rear 1 (Ref #21)

21

Part #5WX-F7431-01-00

VIEW IN LIST

X

Spring, Compression (Ref #22)

22

Part #90501-12743-00

VIEW IN LIST

X

Ball (Ref #23)

23

Part #93501-04011-00

VIEW IN LIST

X

Палец (Ref #24)

24

Part #90240-06042-00

VIEW IN LIST

X

Шплинт (Ref #25)

25

Part #91490-16020-00

VIEW IN LIST

X

COLLAR (Ref #26)

26

Part #90387-064H8-00

VIEW IN LIST

X

Болт (Ref #27)

27

Part #92017-08020-00

VIEW IN LIST

X

Bracket 2 (Ref #28)

28

Part #22B-F7442-00-00

VIEW IN LIST

X

Footrest, Rear 2 (Ref #29)

29

Part #5WX-F7441-01-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  22B-F7412-01-00

  Bracket, Footrest 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3LD-27411-08-00

  Footrest 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3LD-27411-20-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3LD-27411-20-00

  Подножка левая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  905-0820X-02-00

  Spring, Torsion

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90240-10101-00

  Штифт, вилкообразный наконечник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91490-25020-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91401-25015-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91490-25020-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  22B-F7311-00-00

  Stand, Side

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90101-10034-00

  Bolt

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90201-101J1-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90387-10003-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  90185-10060-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  905-06220-02-00

  Spring, Tension

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5XT-27315-01-00

  Link, Side Stand

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  95817-10025-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  22B-F7422-01-00

  Bracket, Footrest 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  3LD-27421-08-00

  Footrest 2

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3LD-27421-20-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  3LD-27421-20-00

  Подножка правая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  905-0820X-03-00

  Spring, Torsion

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  22B-F7432-00-00

  Bracket 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5WX-F7431-00-00

  Footrest, Rear 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5WX-F7431-01-00 Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  5WX-F7431-01-00

  Footrest, Rear 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90501-12743-00

  Spring, Compression

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  93501-04011-00

  Ball

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90240-06042-00

  Палец

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  91401-16012-00

  Шплинт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91490-16020-00 Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  91490-16020-00

  Шплинт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  90387-064H8-00

  COLLAR

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  92017-08020-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  22B-F7442-00-00

  Bracket 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  5WX-F7441-01-00

  Footrest, Rear 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  5WX-F7441-00-00

  Footrest, Rear 2

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5WX-F7441-01-00 Доступно: Нет в наличии


  Нет в наличии
