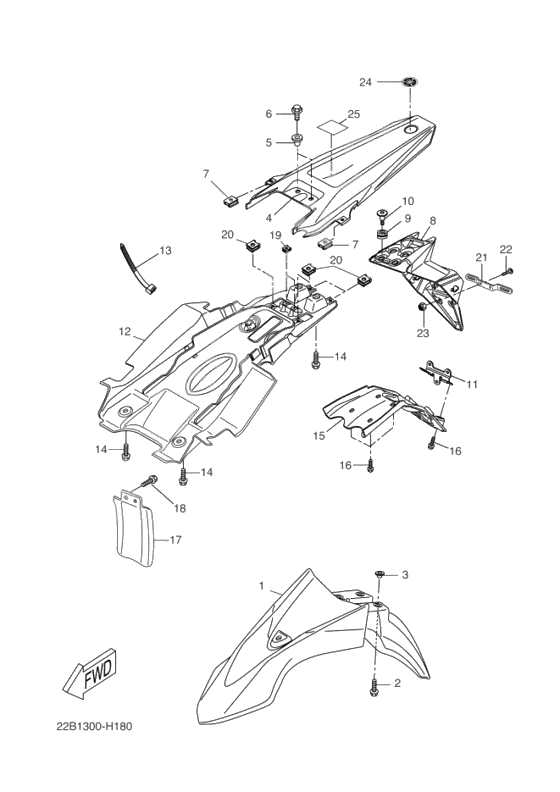

Fender

Fender

X

Fender, front (Ref #1)

1

Part #22B-F1511-00-00

VIEW IN LIST

X

Bolt, Hexagon (Ref #2)

2

Part #970-17060-25-00

VIEW IN LIST

X

COLLAR (Ref #2)

2

Part #90387-087L0-00

VIEW IN LIST

X

Fender, rear (Ref #4)

4

Part #22B-F1611-01-00

VIEW IN LIST

X

Collar (Ref #5)

5

Part #903-8706X-50-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #90111-06X19-00

VIEW IN LIST

X

Гайка-скоба (Ref #7)

7

Part #90183-060A6-00

VIEW IN LIST

X

Гайка-скоба (Ref #7)

7

Part #90183-060A6-00

VIEW IN LIST

X

Гайка-скоба (Ref #7)

7

Part #90183-060A6-00

VIEW IN LIST

X

Гайка-скоба (Ref #7)

7

Part #90183-060A6-00

VIEW IN LIST

X

Bracket, License (Ref #8)

8

Part #22B-F1685-00-00

VIEW IN LIST

X

Grommet (Ref #9)

9

Part #90480-16801-00

VIEW IN LIST

X

Bolt (Ref #10)

10

Part #901-0906X-14-00

VIEW IN LIST

X

Bracket, Rear Stay (Ref #11)

11

Part #22B-F1688-00-00

VIEW IN LIST

X

Guard, Mud (Ref #12)

12

Part #22B-F1629-00-00

VIEW IN LIST

X

Хомут (Ref #13)

13

Part #4KH-H3936-01-00

VIEW IN LIST

X

Cover, Rear Fender 1 (Ref #15)

15

Part #22B-F163A-00-00

VIEW IN LIST

X

Guard, Flap (Ref #17)

17

Part #22B-F1642-00-00

VIEW IN LIST

X

Nut, Spring (Ref #19)

19

Part #90183-04039-00

VIEW IN LIST

X

Bracket, Licence (Ref #21)

21

Part #3SH-H4551-00-00

VIEW IN LIST

X

BOLT (Ref #22)

22

Part #90105-06841-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #23)

23

Part #95604-06200-00

VIEW IN LIST

X

Emblem (25 Mm) (Ref #24)

24

Part #5P0-F1737-00-00

VIEW IN LIST

X

Ярлык предупреждающий (Ref #25)

25

Part #5D7-F1568-02-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  22B-F1511-00-00

  Fender, front

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  970-17060-25-00

  Bolt, Hexagon

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90387-087L0-00

  COLLAR

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90119-06097-00

  Screw, With Washer

  Кол-во на узел:

  4

  Примечания:

  Replaced by 970-17060-25-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90119-06172-00

  Screw, With Washer

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90387-087L0-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  22B-F1611-00-00

  Fender, rear

  Кол-во на узел:

  1

  Примечания:

  Replaced by 22B-F1611-01-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  22B-F1611-01-00

  Fender, rear

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  903-8706X-50-00

  Collar

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90111-06X19-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90183-060A6-00

  Гайка-скоба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  22B-F1685-00-00

  Bracket, License

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  90480-16801-00

  Grommet

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  901-0906X-14-00

  Bolt

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  22B-F1688-00-00

  Bracket, Rear Stay

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  22B-F1629-00-00

  Guard, Mud

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  4KH-H3936-01-00

  Хомут

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90109-06X05-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  22B-F163A-00-00

  Cover, Rear Fender 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  22B-F1642-00-00

  Guard, Flap

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90183-04039-00

  Nut, Spring

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  3SH-H4551-00-00

  Bracket, Licence

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90105-06841-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  95602-06200-00

  Nut, Self-Locking

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95604-06200-00 Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  95604-06200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  5P0-F1737-00-00

  Emblem (25 Mm)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  5D7-F1568-02-00

  Ярлык предупреждающий

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  5D7-F1568-01-00

  Ярлык предупркждающий

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5D7-F1568-02-00 Доступно: Нет в наличии


  Нет в наличии
