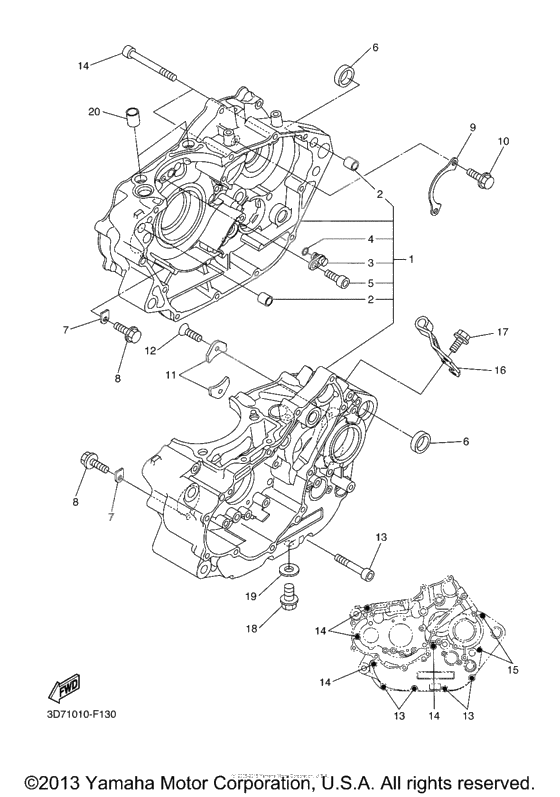

Картер

Картер

X

Картер (Ref #1)

1

Part #3D7-15100-01-00

VIEW IN LIST

X

Pin, Dowel (Ref #2)

2

Part #93612-16254-00

VIEW IN LIST

X

Pin, Dowel (Ref #2)

2

Part #93612-16254-00

VIEW IN LIST

X

Pin, Dowel (Ref #2)

2

Part #93612-16254-00

VIEW IN LIST

X

Pin, Dowel (Ref #2)

2

Part #93612-16254-00

VIEW IN LIST

X

Штуцер (Ref #3)

3

Part #3D7-15155-00-00

VIEW IN LIST

X

Кольцо уплотнительное (Ref #4)

4

Part #93210-06632-00

VIEW IN LIST

X

BOLT (Ref #5)

5

Part #91317-06012-00

VIEW IN LIST

X

Втулка (Ref #6)

6

Part #90387-19004-00

VIEW IN LIST

X

Втулка (Ref #6)

6

Part #90387-19004-00

VIEW IN LIST

X

Втулка (Ref #6)

6

Part #90387-19004-00

VIEW IN LIST

X

Втулка (Ref #6)

6

Part #90387-19004-00

VIEW IN LIST

X

Пластина (Ref #7)

7

Part #5DH-18562-00-00

VIEW IN LIST

X

Пластина (Ref #7)

7

Part #5DH-18562-00-00

VIEW IN LIST

X

Пластина (Ref #7)

7

Part #5DH-18562-00-00

VIEW IN LIST

X

Пластина (Ref #7)

7

Part #5DH-18562-00-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #95022-06012-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #95022-06012-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #95022-06012-00

VIEW IN LIST

X

BOLT (Ref #8)

8

Part #95022-06012-00

VIEW IN LIST

X

Пластина фиксирующая (Ref #9)

9

Part #3D7-15388-00-00

VIEW IN LIST

X

Плоская крышка (Ref #11)

11

Part #4JT-15381-01-00

VIEW IN LIST

X

Винт (Ref #12)

12

Part #90151-06052-00

VIEW IN LIST

X

Болт (Ref #15)

15

Part #91314-06090-00

VIEW IN LIST

X

Крепление кабеля сцепления (Ref #16)

16

Part #3D7-15441-00-00

VIEW IN LIST

X

BOLT (Ref #17)

17

Part #95022-06014-00

VIEW IN LIST

X

Пробка, винт (Ref #18)

18

Part #90340-12006-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #19)

19

Part #90430-12213-00

VIEW IN LIST

X

Pin, Dowel (Ref #20)

20

Part #99530-14016-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  3D7-15100-01-00

  Картер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  93612-16254-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  3D7-15155-00-00

  Штуцер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93210-06422-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93210-06632-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93210-06632-00

  Кольцо уплотнительное

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90110-06182-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91317-06012-00 Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  91317-06012-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90387-19004-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5DH-18562-00-00

  Пластина

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  95022-06012-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90105-06081-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95022-06012-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  3D7-15388-00-00

  Пластина фиксирующая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  4JT-15381-01-00

  Плоская крышка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90151-06052-00

  Винт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90151-06053-00

  Винт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90151-06052-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  91312-06045-00

  Болт

  Кол-во на узел:

  4

  Примечания:

  Replaced by 901-1006X-81-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  1TK-E5187-00-00

  Болт диагональный

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  901-1006X-81-00

  Bolt, Hexagon Socket Head

  Кол-во на узел:

  4

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  91317-06065-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  91312-06065-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Replaced by 91317-06065-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  91312-06090-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91314-06090-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  91314-06090-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  3D7-15441-00-00

  Крепление кабеля сцепления

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  95022-06014-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90340-12006-00

  Пробка, винт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90430-12213-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  99530-14016-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
