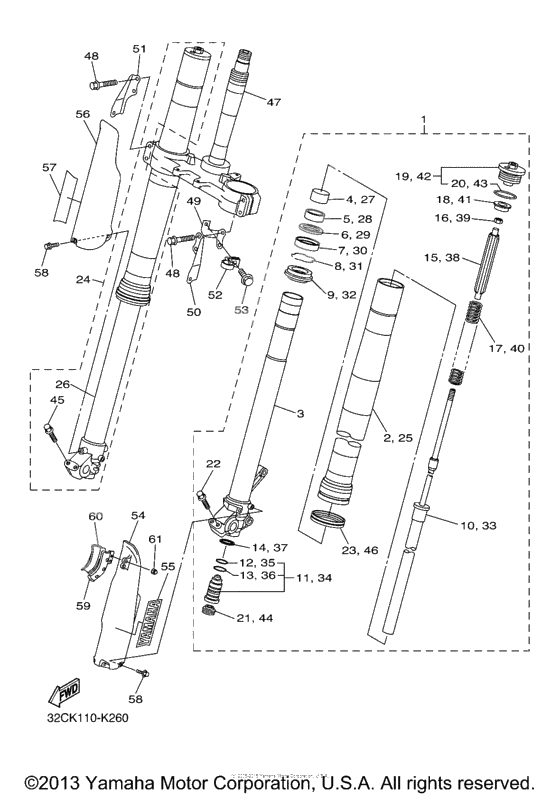

Front fork

Front fork

Front fork
Перо вилки левое (золотистое) (Ref #1)
1
Part #32D-23102-50-00
Корпус пера (золотистый) (Ref #2)
2
Part #3D7-23106-50-00
Трубка внутренняя (Ref #3)
3
Part #3D7-23110-00-00
Скользящая втулка, пера вилки (Ref #4)
4
Part #5ET-23171-L0-00
Направляющая втулка, пера вилки 1 (Ref #5)
5
Part #5ET-23125-L0-00
Шайба сальника (Ref #6)
6
Part #5UN-23146-L0-00
Сальник (Ref #7)
7
Part #5UN-23145-L0-00
Кольцо стопорное (Ref #8)
8
Part #4SS-23153-L0-00
Пыльник (Ref #9)
9
Part #5HD-23144-L0-00
Цилиндр (Ref #10)
10
Part #32D-23170-00-00
Клапан (Ref #11)
11
Part #32D-2316A-00-00
Кольцо уплотнительное (Ref #12)
12
Part #4DA-23147-L0-00
Прокладка (Ref #13)
13
Part #276-23114-00-00
Washer, Needle Valve (Ref #14)
14
Part #2HH-23158-L0-00
Направляющая пружины (Ref #15)
15
Part #3D7-23117-00-00
Nut, flange (Ref #16)
16
Part #3XJ-23357-L0-00
Пружина (Ref #17)
17
Part #32D-23141-00-00
Основание пружины (Ref #18)
18
Part #4SS-23143-L0-00
Гайка корпуса пера (Ref #19)
19
Part #3D7-23111-00-00
Кольцо уплотнительное (Ref #20)
20
Part #3D7-23147-00-00
Пробка (Ref #21)
21
Part #3JD-2312G-L0-00
BOLT (Ref #22)
22
Part #95024-08040-00
Кольцо защитное (Ref #23)
23
Part #5XC-2314F-00-00
Перо вилки правое (золотистое) (Ref #24)
24
Part #32D-23103-50-00
Трубка внутренняя (Ref #26)
26
Part #3D7-23120-00-00
Ось рулевая (Ref #47)
47
Part #3D7-23340-00-00
Скоба (Ref #49)
49
Part #3D7-2331E-00-00
Крепление светоотражателя (Ref #50)
50
Part #32D-85112-00-00
Крепление светоотражателя (Ref #51)
51
Part #32D-85112-10-00
Скоба (Ref #52)
52
Part #5VK-23389-00-00
Болт (Ref #53)
53
Part #90105-05016-00
Защита левая (Ref #54)
54
Part #1C3-2315H-10-00
Эмблема YAMAHA (Ref #55)
55
Part #4XL-2153A-10-00
Защита правая (Ref #56)
56
Part #1C3-2315J-10-00
Болт (Ref #58)
58
Part #3SP-23356-L0-00
Болт (Ref #58)
58
Part #3SP-23356-L0-00
Болт (Ref #58)
58
Part #3SP-23356-L0-00
Болт (Ref #58)
58
Part #3SP-23356-L0-00
Пластина крепёжная (Ref #59)
59
Part #3D7-23466-00-00
Пластина крепёжная (Ref #60)
60
Part #3D7-23467-00-00
Гайка корончатая (Ref #61)
61
Part #90176-06014-00
+ -
  • 1
    32D-23102-50-00

    Перо вилки левое (золотистое)

    1
    Доступно: Нет в наличии
  • 2
    3D7-23106-50-00

    Корпус пера (золотистый)

    1
    Доступно: Нет в наличии
  • 3
    3D7-23110-00-00

    Трубка внутренняя

    1
    Доступно: Нет в наличии
  • 4
    5ET-23171-L0-00

    Скользящая втулка, пера вилки

    1
    Доступно: Нет в наличии
  • 5
    5ET-23125-L0-00

    Направляющая втулка, пера вилки 1

    1
    Доступно: Нет в наличии
  • 6
    5UN-23146-L0-00

    Шайба сальника

    1
    Доступно: Нет в наличии
  • 7
    5UN-23145-L0-00

    Сальник

    1
    Доступно: Нет в наличии
  • 8
    4SS-23153-L0-00

    Кольцо стопорное

    1
    Доступно: Нет в наличии
  • 9
    5HD-23144-L0-00

    Пыльник

    1
    Доступно: Нет в наличии
  • 10
    32D-23170-00-00

    Цилиндр

    1
    Доступно: Нет в наличии
  • 11
    32D-2316A-00-00

    Клапан

    1
    Доступно: Нет в наличии
  • 12
    4DA-23147-L0-00

    Кольцо уплотнительное

    1
    Доступно: Нет в наличии
  • 13
    276-23114-00-00

    Прокладка

    1
    Доступно: Нет в наличии
  • 14
    2HH-23158-L0-00

    Washer, Needle Valve

    1
    Доступно: Нет в наличии
  • 15
    3D7-23117-00-00

    Направляющая пружины

    1
    Доступно: Нет в наличии
  • 16
    3XJ-23357-L0-00

    Nut, flange

    1
    Доступно: Нет в наличии
  • 17
    32D-23141-00-00

    Пружина

    1
    Доступно: Нет в наличии
  • 18
    4SS-23143-L0-00

    Основание пружины

    1
    Доступно: Нет в наличии
  • 19
    3D7-23111-00-00

    Гайка корпуса пера

    1
    Доступно: Нет в наличии
  • 20
    3D7-23147-00-00

    Кольцо уплотнительное

    1
    Доступно: Нет в наличии
  • 21
    3JD-2312G-L0-00

    Пробка

    1
    Доступно: Нет в наличии
  • 22
    95022-08040-00

    BOLT

    2
    Replaced by 95024-08040-00 Доступно: Нет в наличии
  • 22
    95024-08040-00

    BOLT

    2
    Доступно: Нет в наличии
  • 23
    5XC-2314F-00-00

    Кольцо защитное

    1
    Доступно: Нет в наличии
  • 24
    32D-23103-50-00

    Перо вилки правое (золотистое)

    1
    Доступно: Нет в наличии
  • 26
    3D7-23120-00-00

    Трубка внутренняя

    1
    Доступно: Нет в наличии
  • 47
    3D7-23340-00-00

    Ось рулевая

    1
    Доступно: Нет в наличии
  • 49
    3D7-2331E-00-00

    Скоба

    1
    Доступно: Нет в наличии
  • 50
    32D-85112-00-00

    Крепление светоотражателя

    1
    Доступно: Нет в наличии
  • 51
    32D-85112-10-00

    Крепление светоотражателя

    1
    Доступно: Нет в наличии
  • 52
    5VK-23389-00-00

    Скоба

    1
    Доступно: Нет в наличии
  • 53
    90105-05016-00

    Болт

    1
    Доступно: Нет в наличии
  • 54
    1C3-2315H-10-00

    Защита левая

    1
    Доступно: Нет в наличии
  • 55
    4XL-2153A-10-00

    Эмблема YAMAHA

    1
    Доступно: Нет в наличии
  • 56
    1C3-2315J-10-00

    Защита правая

    1
    Доступно: Нет в наличии
  • 58
    3SP-23356-L0-00

    Болт

    6
    Доступно: Нет в наличии
  • 59
    3D7-23466-00-00

    Пластина крепёжная

    1
    Доступно: Нет в наличии
  • 60
    3D7-23467-00-00

    Пластина крепёжная

    1
    Доступно: Нет в наличии
  • 61
    90176-06014-00

    Гайка корончатая

    2
    Доступно: Нет в наличии
