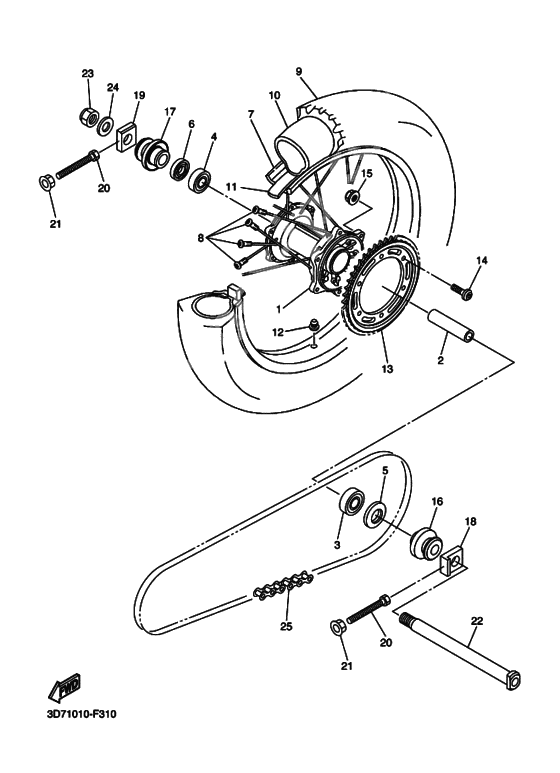

Rear wheel

Rear wheel

X

Ступица колеса (Ref #1)

1

Part #3D7-25311-00-00

VIEW IN LIST

X

Трубка подшипников (Ref #2)

2

Part #5ET-25317-00-00

VIEW IN LIST

X

Подшипник (Ref #3)

3

Part #93306-27206-00

VIEW IN LIST

X

BEARING (Ref #4)

4

Part #93306-07202-00

VIEW IN LIST

X

Сальник (Ref #5)

5

Part #93106-30001-00

VIEW IN LIST

X

Сальник (Ref #6)

6

Part #93106-30045-00

VIEW IN LIST

X

Обод колеса (2.15-18) (Ref #7)

7

Part #94421-18016-00

VIEW IN LIST

X

Комплект спиц, заднего колеса (Ref #8)

8

Part #3D7-25304-00-00

VIEW IN LIST

X

Band, Rim (2.15-18) (Ref #11)

11

Part #94340-18086-00

VIEW IN LIST

X

GROMMET (Ref #12)

12

Part #90480-10068-00

VIEW IN LIST

X

Rear Wheel Sprocket Comp. (43T) (Ref #13)

13

Part #3D7-25410-00-00

VIEW IN LIST

X

Болт (Ref #14)

14

Part #90111-08030-00

VIEW IN LIST

X

Гайка, самоблокирующаяся (Ref #15)

15

Part #901-85081-69-00

VIEW IN LIST

X

Втулка левая (Ref #16)

16

Part #3D7-2530S-00-00

VIEW IN LIST

X

Втулка правая (Ref #17)

17

Part #3D7-2531S-00-00

VIEW IN LIST

X

Натяжитель цепи левый (Ref #18)

18

Part #1C3-25388-H0-00

VIEW IN LIST

X

Натяжитель цепи правый (Ref #19)

19

Part #1C3-25389-H0-00

VIEW IN LIST

X

Болт (Ref #20)

20

Part #90101-08006-00

VIEW IN LIST

X

Болт (Ref #20)

20

Part #90101-08006-00

VIEW IN LIST

X

Болт (Ref #20)

20

Part #90101-08006-00

VIEW IN LIST

X

Болт (Ref #20)

20

Part #90101-08006-00

VIEW IN LIST

X

Гайка (Ref #21)

21

Part #90179-08019-00

VIEW IN LIST

X

Гайка (Ref #21)

21

Part #90179-08019-00

VIEW IN LIST

X

Гайка (Ref #21)

21

Part #90179-08019-00

VIEW IN LIST

X

Гайка (Ref #21)

21

Part #90179-08019-00

VIEW IN LIST

X

Ось колеса (Ref #22)

22

Part #3D7-25381-00-00

VIEW IN LIST

X

Гайка самоконтрящаяся (Ref #23)

23

Part #90185-20002-00

VIEW IN LIST

X

Шайба (Ref #24)

24

Part #90201-20020-00

VIEW IN LIST

X

Цепь (D.I.D.520V-108LE) (Ref #25)

25

Part #94582-02108-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  3D7-25311-00-00

  Ступица колеса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5ET-25317-00-00

  Трубка подшипников

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  93306-27206-00

  Подшипник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  93306-27205-00

  Подшипник

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93306-27206-00 Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  93306-07202-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  93106-30001-00

  Сальник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  93106-30045-00

  Сальник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  94421-18016-00

  Обод колеса (2.15-18)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  3D7-25304-00-00

  Комплект спиц, заднего колеса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  94340-18086-00

  Band, Rim (2.15-18)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90480-08608-00

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90480-10068-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90480-10068-00

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  3D7-25410-00-00

  Rear Wheel Sprocket Comp. (43T)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90111-08030-00

  Болт

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  95602-08200-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  6

  Примечания:

  Replaced by 901-85081-69-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  901-85081-69-00

  Гайка, самоблокирующаяся

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  3D7-2530S-00-00

  Втулка левая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  3D7-2531S-00-00

  Втулка правая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  1C3-25388-H0-00

  Натяжитель цепи левый

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  1C3-25389-H0-00

  Натяжитель цепи правый

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90101-08006-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90179-08019-00

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  3D7-25381-00-00

  Ось колеса

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90185-20002-00

  Гайка самоконтрящаяся

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  90201-20020-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  94582-02108-00

  Цепь (D.I.D.520V-108LE)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
