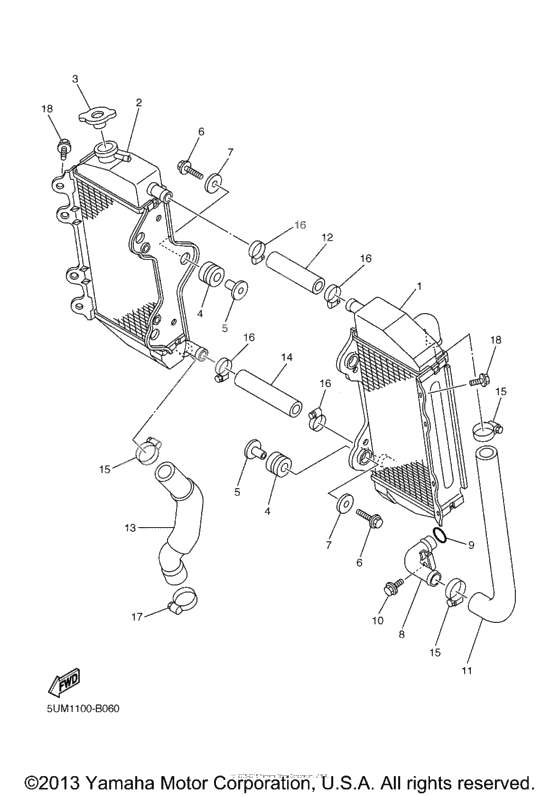

Radiator hose

Radiator hose

X

Radiator assy (Ref #1)

1

Part #5PH-1240A-00-00

VIEW IN LIST

X

Radiator assy (Ref #2)

2

Part #5PH-12461-00-00

VIEW IN LIST

X

Втулка (Ref #3)

3

Part #90480-15528-00

VIEW IN LIST

X

Стакан карбюратора (Ref #3)

3

Part #1B3-12462-00-00

VIEW IN LIST

X

Втулка (Ref #5)

5

Part #90387-06065-00

VIEW IN LIST

X

Втулка (Ref #5)

5

Part #90387-06065-00

VIEW IN LIST

X

Втулка (Ref #5)

5

Part #90387-06065-00

VIEW IN LIST

X

Втулка (Ref #5)

5

Part #90387-06065-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #90105-060A0-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #90105-060A0-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #90105-060A0-00

VIEW IN LIST

X

BOLT (Ref #6)

6

Part #90105-060A0-00

VIEW IN LIST

X

Washer, Plate (Ref #7)

7

Part #90201-06571-00

VIEW IN LIST

X

Washer, Plate (Ref #7)

7

Part #90201-06571-00

VIEW IN LIST

X

Washer, Plate (Ref #7)

7

Part #90201-06571-00

VIEW IN LIST

X

Washer, Plate (Ref #7)

7

Part #90201-06571-00

VIEW IN LIST

X

Pipe 1 (Ref #8)

8

Part #5NL-12481-10-00

VIEW IN LIST

X

Washer, Needle Valve (Ref #9)

9

Part #93210-15566-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #91317-06012-00

VIEW IN LIST

X

Hose 1 (Ref #11)

11

Part #5SG-12576-00-00

VIEW IN LIST

X

Hose 2 (Ref #12)

12

Part #5SG-12577-00-00

VIEW IN LIST

X

Hose 3 (Ref #13)

13

Part #5SG-12578-00-00

VIEW IN LIST

X

Hose 4 (Ref #14)

14

Part #5SG-12579-00-00

VIEW IN LIST

X

Зажим шланга (Ref #17)

17

Part #90450-32015-00

VIEW IN LIST

X

BOLT (Ref #18)

18

Part #95817-06010-00

VIEW IN LIST

X

BOLT (Ref #18)

18

Part #95817-06010-00

VIEW IN LIST

X

BOLT (Ref #18)

18

Part #95817-06010-00

VIEW IN LIST

X

BOLT (Ref #18)

18

Part #95817-06010-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5PH-1240A-00-00

  Radiator assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5PH-12461-00-00

  Radiator assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90480-15528-00

  Втулка

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  4FL-12462-00-00

  Стакан карбюратора

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90480-15528-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5HD-12462-00-00

  Стакан карбюратора

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1B3-12462-00-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  1B3-12462-00-00

  Стакан карбюратора

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90387-06065-00

  Втулка

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90105-060A0-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  95027-06025-00

  BOLT

  Кол-во на узел:

  6

  Примечания:

  Replaced by 90105-060A0-00 Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90201-06571-00

  Washer, Plate

  Кол-во на узел:

  6

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5NL-12481-00-00

  Pipe 1

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5NL-12481-10-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5NL-12481-10-00

  Pipe 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  93210-15414-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Replaced by 93210-15566-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  93210-15566-00

  Washer, Needle Valve

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  91317-06012-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  5SG-12576-00-00

  Hose 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5SG-12577-00-00

  Hose 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  5SG-12578-00-00

  Hose 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5SG-12579-00-00

  Hose 4

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90450-25037-00

  Зажим шланга

  Кол-во на узел:

  3

  Примечания:

  Replaced by 90450-22M14-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90450-22M14-00

  Зажим шланга

  Кол-во на узел:

  3

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90450-22017-00

  Зажим шланга

  Кол-во на узел:

  4

  Примечания:

  Replaced by 90450-22M14-00 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90450-32015-00

  Зажим шланга

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  95817-06010-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  95827-06010-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 95817-06010-00 Доступно: Нет в наличии


  Нет в наличии
