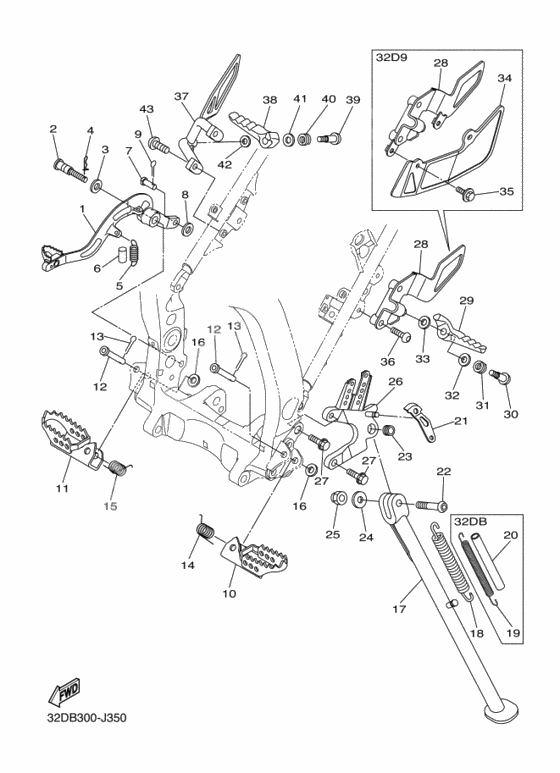

Support & repose pied

Support & repose pied

X

Педаль тормоза (Ref #1)

1

Part #3D7-27200-11-00

VIEW IN LIST

X

Болт (Ref #2)

2

Part #3D7-27217-00-00

VIEW IN LIST

X

Шайба (Ref #3)

3

Part #90201-08060-00

VIEW IN LIST

X

CLIP (Ref #4)

4

Part #90468-16191-00

VIEW IN LIST

X

Пружина (Ref #5)

5

Part #90506-16007-00

VIEW IN LIST

X

Трубка (Ref #6)

6

Part #90445-16012-00

VIEW IN LIST

X

. PIN (Ref #7)

7

Part #90240-08120-00

VIEW IN LIST

X

Шайба (Ref #8)

8

Part #90201-08044-00

VIEW IN LIST

X

. PIN (Ref #9)

9

Part #91490-20025-00

VIEW IN LIST

X

. PIN (Ref #9)

9

Part #91490-20015-00

VIEW IN LIST

X

Подножка левая (Ref #10)

10

Part #3D7-27411-00-00

VIEW IN LIST

X

Подножка правая (Ref #11)

11

Part #3D7-27421-00-00

VIEW IN LIST

X

Палец (Ref #12)

12

Part #90240-10004-00

VIEW IN LIST

X

Палец (Ref #12)

12

Part #90240-10004-00

VIEW IN LIST

X

Палец (Ref #12)

12

Part #90240-10004-00

VIEW IN LIST

X

Палец (Ref #12)

12

Part #90240-10004-00

VIEW IN LIST

X

. PIN (Ref #13)

13

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #13)

13

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #13)

13

Part #91490-25020-00

VIEW IN LIST

X

. PIN (Ref #13)

13

Part #91490-25020-00

VIEW IN LIST

X

Пружина (Ref #14)

14

Part #90508-28016-00

VIEW IN LIST

X

Пружина (Ref #15)

15

Part #90508-28020-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-10119-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-10119-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-10119-00

VIEW IN LIST

X

Washer, Plate (Ref #16)

16

Part #90201-10119-00

VIEW IN LIST

X

Подставка боковая (подножка) (Ref #17)

17

Part #3D7-27311-01-00

VIEW IN LIST

X

Пружина натяжения (Ref #18)

18

Part #90506-35473-00

VIEW IN LIST

X

Пружина (Ref #19)

19

Part #90506-16008-00

VIEW IN LIST

X

Трубка (Ref #20)

20

Part #90445-12007-00

VIEW IN LIST

X

Пластина (Ref #21)

21

Part #3D7-27315-00-00

VIEW IN LIST

X

Болт (Ref #22)

22

Part #90111-10007-00

VIEW IN LIST

X

Втулка (Ref #23)

23

Part #90387-1003G-00

VIEW IN LIST

X

Washer, Plate (Ref #24)

24

Part #92990-10200-00

VIEW IN LIST

X

Гайка U (Ref #25)

25

Part #95617-10100-00

VIEW IN LIST

X

Крепление подставки (Ref #26)

26

Part #3D7-27321-00-00

VIEW IN LIST

X

Болт (Ref #27)

27

Part #901-05102-45-00

VIEW IN LIST

X

Болт (Ref #27)

27

Part #901-05102-45-00

VIEW IN LIST

X

Болт (Ref #27)

27

Part #901-05102-45-00

VIEW IN LIST

X

Болт (Ref #27)

27

Part #901-05102-45-00

VIEW IN LIST

X

Крепление подножки левое (Ref #28)

28

Part #3D7-27432-11-00

VIEW IN LIST

X

Крепление подножки левое (Ref #28)

28

Part #3D7-27432-11-00

VIEW IN LIST

X

Крепление подножки левое (Ref #28)

28

Part #3D7-27432-11-00

VIEW IN LIST

X

Крепление подножки левое (Ref #28)

28

Part #3D7-27432-11-00

VIEW IN LIST

X

Footrest, Rear 1 (Ref #29)

29

Part #3XP-27431-02-00

VIEW IN LIST

X

BOLT (Ref #30)

30

Part #90109-085F5-00

VIEW IN LIST

X

Пружина компрессора (Ref #31)

31

Part #90504-18031-00

VIEW IN LIST

X

Washer, Plate (Ref #32)

32

Part #92907-10600-00

VIEW IN LIST

X

Washer, Plate (Ref #33)

33

Part #90201-083P5-00

VIEW IN LIST

X

Болт (Ref #36)

36

Part #92012-08030-00

VIEW IN LIST

X

Крепление подножки правое (Ref #37)

37

Part #3D7-27442-01-00

VIEW IN LIST

X

Footrest, Rear 2 (Ref #38)

38

Part #3XP-27441-02-00

VIEW IN LIST

X

BOLT (Ref #43)

43

Part #92012-08020-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  3D7-27200-10-00

  Pedal, Brake

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3D7-27200-11-00 Доступно: Нет в наличии


  Нет в наличии
• 1

  Артикул:

  3D7-27200-11-00

  Педаль тормоза

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  3D7-27217-00-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90201-08060-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  90468-16191-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90506-16007-00

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90445-16012-00

  Трубка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  90240-08120-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  90201-08044-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  91402-20012-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Replaced by 91490-20025-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  91490-20025-00

  . PIN

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  91490-20015-00

  . PIN

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  3D7-27411-00-00

  Подножка левая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  3D7-27421-00-00

  Подножка правая

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90240-10004-00

  Палец

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  91402-25015-00

  Палец

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91490-25020-00 Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  91490-25020-00

  . PIN

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90508-28016-00

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  90508-28020-00

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90201-10119-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  3D7-27311-01-00

  Подставка боковая (подножка)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90506-35473-00

  Пружина натяжения

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90506-16008-00

  Пружина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90445-12007-00

  Трубка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  3D7-27315-00-00

  Пластина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90111-10007-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 23

  Артикул:

  90387-1003G-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  92990-10200-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  95612-10100-00

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95617-10100-00 Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  95617-10100-00

  Гайка U

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  3D7-27321-00-00

  Крепление подставки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  901-05102-45-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  90105-10244-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 901-05102-45-00 Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  3D7-27432-11-00

  Крепление подножки левое

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  3XP-27431-02-00

  Footrest, Rear 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  90109-085F5-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  90504-18005-00

  Пружина компрессора

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90504-18031-00 Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  90504-18031-00

  Пружина компрессора

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  92907-10600-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  90201-083P5-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 36

  Артикул:

  92012-08030-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  3D7-27442-01-00

  Крепление подножки правое

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 38

  Артикул:

  3XP-27441-02-00

  Footrest, Rear 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  90111-08047-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 92012-08020-00 Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  92012-08020-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
