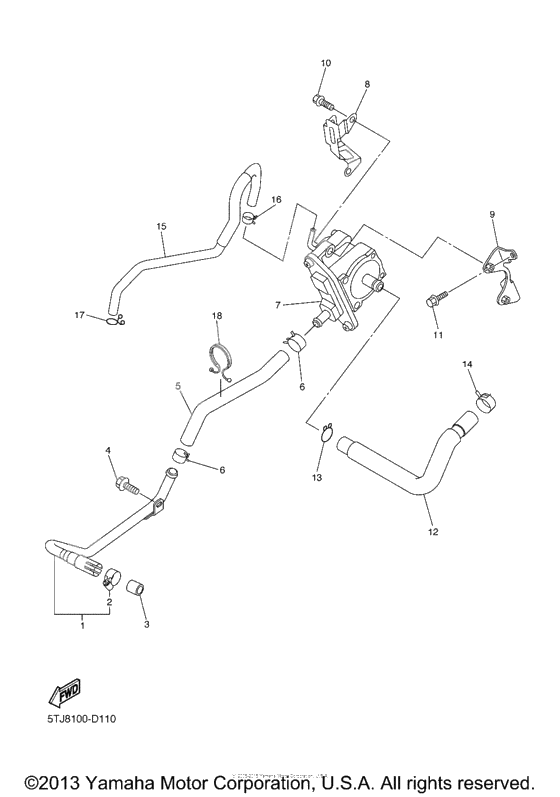

Air induction system

Air induction system

X

Pipe 1 (Ref #1)

1

Part #5TJ-14871-00-00

VIEW IN LIST

X

Хомут (Ref #2)

2

Part #90450-20078-00

VIEW IN LIST

X

Gasket, muffler (Ref #3)

3

Part #4KM-14714-01-00

VIEW IN LIST

X

BOLT (Ref #4)

4

Part #95027-06012-00

VIEW IN LIST

X

Hose, Bend 1 (Ref #5)

5

Part #5TJ-14881-00-00

VIEW IN LIST

X

Хомут (Ref #6)

6

Part #90467-15054-00

VIEW IN LIST

X

Хомут (Ref #6)

6

Part #90467-15054-00

VIEW IN LIST

X

Хомут (Ref #6)

6

Part #90467-15054-00

VIEW IN LIST

X

Хомут (Ref #6)

6

Part #90467-15054-00

VIEW IN LIST

X

Air Induction System Assy (Ref #7)

7

Part #5TJ-14803-00-00

VIEW IN LIST

X

PLATE (Ref #8)

8

Part #5TJ-1482K-10-00

VIEW IN LIST

X

STAY (Ref #9)

9

Part #5TJ-14834-00-00

VIEW IN LIST

X

BOLT (Ref #10)

10

Part #950-27060-20-00

VIEW IN LIST

X

BOLT (Ref #11)

11

Part #95027-06010-00

VIEW IN LIST

X

Hose, Bend 2 (Ref #12)

12

Part #5TJ-14882-00-00

VIEW IN LIST

X

CLIP (Ref #13)

13

Part #90467-15012-00

VIEW IN LIST

X

CLIP (Ref #14)

14

Part #90468-08104-00

VIEW IN LIST

X

Hose, Vacuum Sensing 1 (Ref #15)

15

Part #5TJ-13542-00-00

VIEW IN LIST

X

CLIP (Ref #16)

16

Part #90467-07138-00

VIEW IN LIST

X

CLIP (Ref #17)

17

Part #90467-090A2-00

VIEW IN LIST

X

CLAMP (Ref #18)

18

Part #90464-25267-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5TJ-14871-00-00

  Pipe 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90450-20078-00

  Хомут

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  4KM-14714-01-00

  Gasket, muffler

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  95027-06012-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  5TJ-14881-00-00

  Hose, Bend 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90467-15054-00

  Хомут

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5TJ-14803-00-00

  Air Induction System Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5TJ-1482K-10-00

  PLATE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5TJ-1482K-00-00

  PLATE

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5TJ-1482K-10-00 Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5TJ-14834-00-00

  STAY

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  950-27060-20-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  95027-06010-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  5TJ-14882-00-00

  Hose, Bend 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90467-15012-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  90467-15197-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90467-15012-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90468-08104-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  5TJ-13542-00-00

  Hose, Vacuum Sensing 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  90467-07138-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90467-090A2-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90467-09006-00

  CLIP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90467-090A2-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90464-23041-00

  Clamp (4N0)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90464-25267-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90464-25267-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
