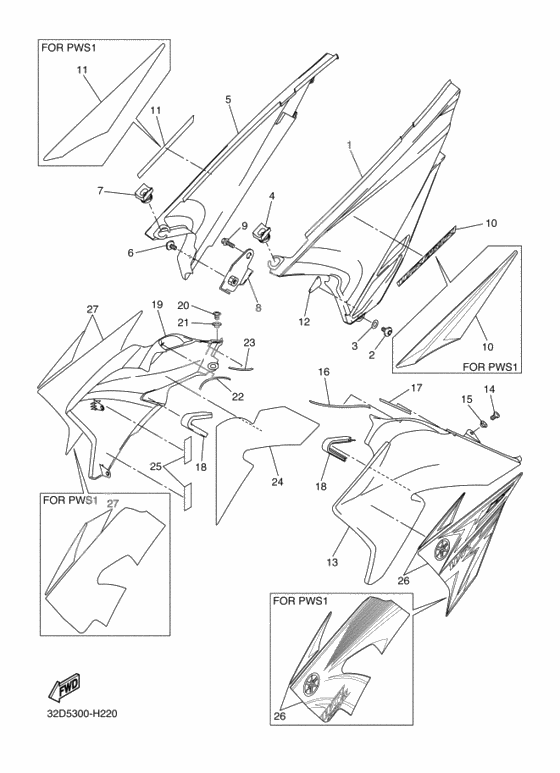

Side cover

Side cover

X

Щиток левый белый (Ref #1)

1

Part #3D7-21711-00-00

VIEW IN LIST

X

BOLT (Ref #2)

2

Part #90149-06298-00

VIEW IN LIST

X

Вставка (Ref #3)

3

Part #3D7-21719-00-00

VIEW IN LIST

X

Washer, Plate (Ref #3)

3

Part #90201-06020-00

VIEW IN LIST

X

Щиток правый белый (Ref #5)

5

Part #3D7-21721-00-00

VIEW IN LIST

X

Крепление (Ref #8)

8

Part #3D7-2172E-00-00

VIEW IN LIST

X

Болт (Ref #9)

9

Part #95022-06010-00

VIEW IN LIST

X

グラフイツク　１ (Ref #10)

10

Part #32C-2173E-10-00

VIEW IN LIST

X

グラフイツク　１ (Ref #10)

10

Part #32C-2173E-10-00

VIEW IN LIST

X

グラフイツク　１ (Ref #10)

10

Part #32C-2173E-10-00

VIEW IN LIST

X

グラフイツク　１ (Ref #10)

10

Part #32C-2173E-10-00

VIEW IN LIST

X

グラフイツク　２ (Ref #11)

11

Part #32C-2173F-10-00

VIEW IN LIST

X

グラフイツク　２ (Ref #11)

11

Part #32C-2173F-10-00

VIEW IN LIST

X

グラフイツク　２ (Ref #11)

11

Part #32C-2173F-10-00

VIEW IN LIST

X

グラフイツク　２ (Ref #11)

11

Part #32C-2173F-10-00

VIEW IN LIST

X

Демпфер (Ref #12)

12

Part #3D7-2174X-00-00

VIEW IN LIST

X

Крышка левая (белая) (Ref #13)

13

Part #3D7-2137W-10-00

VIEW IN LIST

X

Screw, Pan Head (Ref #14)

14

Part #98980-06012-00

VIEW IN LIST

X

COLLAR (Ref #14)

14

Part #90387-062M9-00

VIEW IN LIST

X

Демпфер 1 (Ref #16)

16

Part #3D7-2414H-00-00

VIEW IN LIST

X

Демпфер 2 (Ref #17)

17

Part #3D7-2414J-00-00

VIEW IN LIST

X

Проставка 2 (Ref #18)

18

Part #3D7-24175-00-00

VIEW IN LIST

X

Проставка 2 (Ref #18)

18

Part #3D7-24175-00-00

VIEW IN LIST

X

Проставка 2 (Ref #18)

18

Part #3D7-24175-00-00

VIEW IN LIST

X

Проставка 2 (Ref #18)

18

Part #3D7-24175-00-00

VIEW IN LIST

X

Крышка правая (белая) (Ref #19)

19

Part #3D7-2137X-10-00

VIEW IN LIST

X

Демпфер 3 (Ref #24)

24

Part #3D7-2414K-00-00

VIEW IN LIST

X

Лента 1 (Ref #25)

25

Part #3D7-2173T-00-00

VIEW IN LIST

X

グラフイツクセツト　１ (Ref #26)

26

Part #32C-2173L-20-00

VIEW IN LIST

X

グラフイツクセツト　１ (Ref #26)

26

Part #32C-2173L-20-00

VIEW IN LIST

X

グラフイツクセツト　１ (Ref #26)

26

Part #32C-2173L-20-00

VIEW IN LIST

X

グラフイツクセツト　１ (Ref #26)

26

Part #32C-2173L-20-00

VIEW IN LIST

X

グラフイツクセツト　２ (Ref #27)

27

Part #32C-2174L-20-00

VIEW IN LIST

X

グラフイツクセツト　２ (Ref #27)

27

Part #32C-2174L-20-00

VIEW IN LIST

X

グラフイツクセツト　２ (Ref #27)

27

Part #32C-2174L-20-00

VIEW IN LIST

X

グラフイツクセツト　２ (Ref #27)

27

Part #32C-2174L-20-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  3D7-21711-00-00

  Щиток левый белый

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90149-06298-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90201-065F3-00

  Washer, Plate

  Кол-во на узел:

  0

  Примечания:

  Replaced by 3D7-21719-00-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  3D7-21719-00-00

  Вставка

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90201-06058-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90201-06020-00 Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  90201-06020-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  3D7-21721-00-00

  Щиток правый белый

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  3D7-2172E-00-00

  Крепление

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  95022-06010-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  32C-2173E-10-00

  グラフイツク　１

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  32C-2173F-10-00

  グラフイツク　２

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  3D7-2174X-00-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  3D7-2137W-10-00

  Крышка левая (белая)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90387-066R8-00

  Втулка

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90387-062M9-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  98902-06010-00

  Винт

  Кол-во на узел:

  1

  Примечания:

  Replaced by 98980-06012-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  98980-06010-00

  Screw, Pan Head

  Кол-во на узел:

  0

  Примечания:

  Replaced by 90387-066R8-00 Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  98980-06012-00

  Screw, Pan Head

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  90387-062M9-00

  COLLAR

  Кол-во на узел:

  0

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  3D7-2414H-00-00

  Демпфер 1

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  3D7-2414J-00-00

  Демпфер 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  3D7-24175-00-00

  Проставка 2

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  3D7-2137X-10-00

  Крышка правая (белая)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  3D7-2414K-00-00

  Демпфер 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  3D7-2173T-00-00

  Лента 1

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 26

  Артикул:

  32C-2173L-20-00

  グラフイツクセツト　１

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  32C-2174L-20-00

  グラフイツクセツト　２

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
