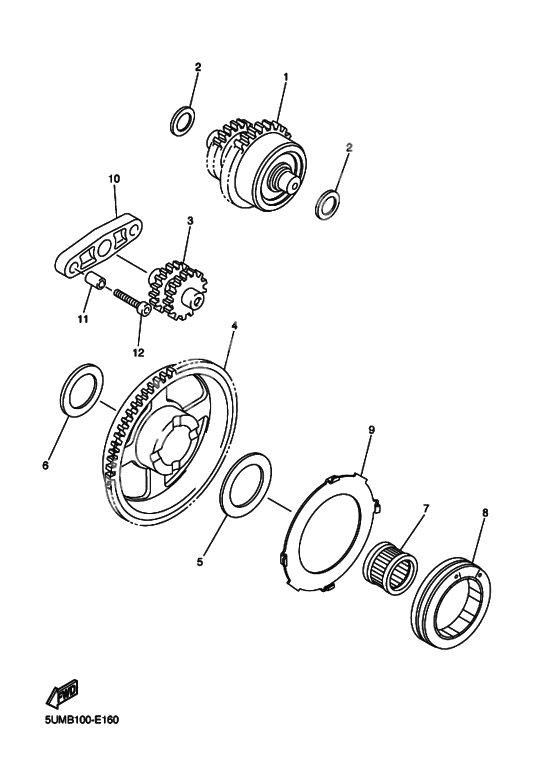

Starter clutch

Starter clutch

X

Демпфер (Ref #1)

1

Part #5UM-15560-10-00

VIEW IN LIST

X

Washer, Plate (Ref #2)

2

Part #90201-08759-00

VIEW IN LIST

X

Washer, Plate (Ref #2)

2

Part #90201-08759-00

VIEW IN LIST

X

Washer, Plate (Ref #2)

2

Part #90201-08759-00

VIEW IN LIST

X

Washer, Plate (Ref #2)

2

Part #90201-08759-00

VIEW IN LIST

X

Шестерня 2 (Ref #3)

3

Part #5UM-15517-00-00

VIEW IN LIST

X

Шестерня 3 (Ref #4)

4

Part #5UM-15515-20-00

VIEW IN LIST

X

Шайба (T=1.0 мм) (Ref #5)

5

Part #90201-20021-00

VIEW IN LIST

X

Washer, Plate (Ref #6)

6

Part #90201-20792-00

VIEW IN LIST

X

Подшипник (Ref #7)

7

Part #93310-42057-00

VIEW IN LIST

X

Муфта обгонная (Ref #8)

8

Part #5UM-15570-00-00

VIEW IN LIST

X

Пластина (Ref #9)

9

Part #5VY-15586-00-00

VIEW IN LIST

X

Основание шестерни 2 (Ref #10)

10

Part #5UM-15532-00-00

VIEW IN LIST

X

Pin, Dowel (Ref #11)

11

Part #99530-08012-00

VIEW IN LIST

X

BOLT (Ref #12)

12

Part #91317-06025-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5UM-15560-10-00

  Демпфер

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90201-104R2-00

  Шайба

  Кол-во на узел:

  2

  Примечания:

  Replaced by 90201-08759-00 Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  90201-08759-00

  Washer, Plate

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  5UM-15517-00-00

  Шестерня 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  5UM-15515-20-00

  Шестерня 3

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90201-20021-00

  Шайба (T=1.0 мм)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90201-203L1-00

  Шайба

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90201-20792-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  90201-20792-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  93310-42057-00

  Подшипник

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5UM-15570-00-00

  Муфта обгонная

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5VY-15586-00-00

  Пластина

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5UM-15532-00-00

  Основание шестерни 2

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  99530-08012-00

  Pin, Dowel

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  91317-06025-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  91312-06025-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 91317-06025-00 Доступно: Нет в наличии


  Нет в наличии
