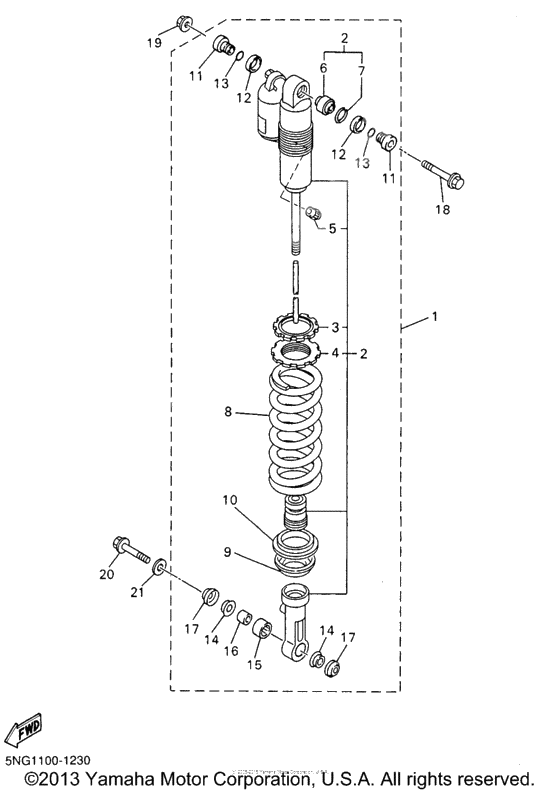

Rear suspension

Rear suspension

X

Shock Absorber Assy, Rear (Ref #1)

1

Part #5NG-22210-00-00

VIEW IN LIST

X

MOUNT DAMPER, UPPER SIDE (Ref #2)

2

Part #5NG-22201-00-00

VIEW IN LIST

X

MOUNT DAMPER, UPPER SIDE (Ref #2)

2

Part #5NG-22201-00-00

VIEW IN LIST

X

MOUNT DAMPER, UPPER SIDE (Ref #2)

2

Part #5NG-22201-00-00

VIEW IN LIST

X

MOUNT DAMPER, UPPER SIDE (Ref #2)

2

Part #5NG-22201-00-00

VIEW IN LIST

X

Гайка (Ref #3)

3

Part #3SP-22234-00-00

VIEW IN LIST

X

Основание пружины верхнее (Ref #4)

4

Part #3SP-22213-00-00

VIEW IN LIST

X

Колпачок (Ref #5)

5

Part #509-23184-L0-00

VIEW IN LIST

X

Втулка амортизатора (Ref #6)

6

Part #4JX-22226-00-00

VIEW IN LIST

X

Стопор (Ref #7)

7

Part #5DH-23183-00-00

VIEW IN LIST

X

Spring, Pilot Adjusting (Ref #8)

8

Part #5NG-22212-60-00

VIEW IN LIST

X

Guide (Ref #9)

9

Part #5DH-22214-00-00

VIEW IN LIST

X

Основание пружины (Ref #10)

10

Part #5MV-22224-00-00

VIEW IN LIST

X

GROMMET (Ref #11)

11

Part #5DH-22253-00-00

VIEW IN LIST

X

GROMMET (Ref #11)

11

Part #5DH-22253-00-00

VIEW IN LIST

X

GROMMET (Ref #11)

11

Part #5DH-22253-00-00

VIEW IN LIST

X

GROMMET (Ref #11)

11

Part #5DH-22253-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #12)

12

Part #3JE-22475-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #12)

12

Part #3JE-22475-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #12)

12

Part #3JE-22475-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #12)

12

Part #3JE-22475-00-00

VIEW IN LIST

X

Уплотнение (кольцо) (Ref #13)

13

Part #4EW-22474-00-00

VIEW IN LIST

X

Уплотнение (кольцо) (Ref #13)

13

Part #4EW-22474-00-00

VIEW IN LIST

X

Уплотнение (кольцо) (Ref #13)

13

Part #4EW-22474-00-00

VIEW IN LIST

X

Уплотнение (кольцо) (Ref #13)

13

Part #4EW-22474-00-00

VIEW IN LIST

X

Втулка (Ref #14)

14

Part #5MV-22253-00-00

VIEW IN LIST

X

Втулка (Ref #14)

14

Part #5MV-22253-00-00

VIEW IN LIST

X

Втулка (Ref #14)

14

Part #5MV-22253-00-00

VIEW IN LIST

X

Втулка (Ref #14)

14

Part #5MV-22253-00-00

VIEW IN LIST

X

BEARING (Ref #15)

15

Part #5MV-22176-00-00

VIEW IN LIST

X

Втулка (Ref #16)

16

Part #5MV-22184-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #17)

17

Part #5MV-22475-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #17)

17

Part #5MV-22475-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #17)

17

Part #5MV-22475-00-00

VIEW IN LIST

X

PLATE, SEAL DAMPER (Ref #17)

17

Part #5MV-22475-00-00

VIEW IN LIST

X

Болт (Ref #18)

18

Part #90105-10323-00

VIEW IN LIST

X

Nut, U Flange (Ref #19)

19

Part #956-07102-00-00

VIEW IN LIST

X

BOLT (Ref #20)

20

Part #90105-10614-00

VIEW IN LIST

X

Washer, Plate (Ref #21)

21

Part #90201-112U6-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  5NG-22210-00-00

  Shock Absorber Assy, Rear

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  5NG-22201-00-00

  MOUNT DAMPER, UPPER SIDE

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  3SP-22234-00-00

  Гайка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  3SP-22213-00-00

  Основание пружины верхнее

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  509-23184-L0-00

  Колпачок

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  4JX-22226-00-00

  Втулка амортизатора

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  5DH-23183-00-00

  Стопор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5DH-22212-30-00

  Spring, Pilot Adjusting

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5NG-22212-60-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  5NG-22212-60-00

  Spring, Pilot Adjusting

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  5DH-22214-00-00

  Guide

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  5MV-22224-00-00

  Основание пружины

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  5DH-22253-00-00

  GROMMET

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  3JE-22475-00-00

  PLATE, SEAL DAMPER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  4EW-22474-00-00

  Уплотнение (кольцо)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5MV-22253-00-00

  Втулка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  5MV-22176-00-00

  BEARING

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  5MV-22184-00-00

  Втулка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  5MV-22475-00-00

  PLATE, SEAL DAMPER

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90105-10323-00

  Болт

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  956-07102-00-00

  Nut, U Flange

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90105-105A2-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90105-10614-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90105-10614-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90201-112U6-00

  Washer, Plate

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
