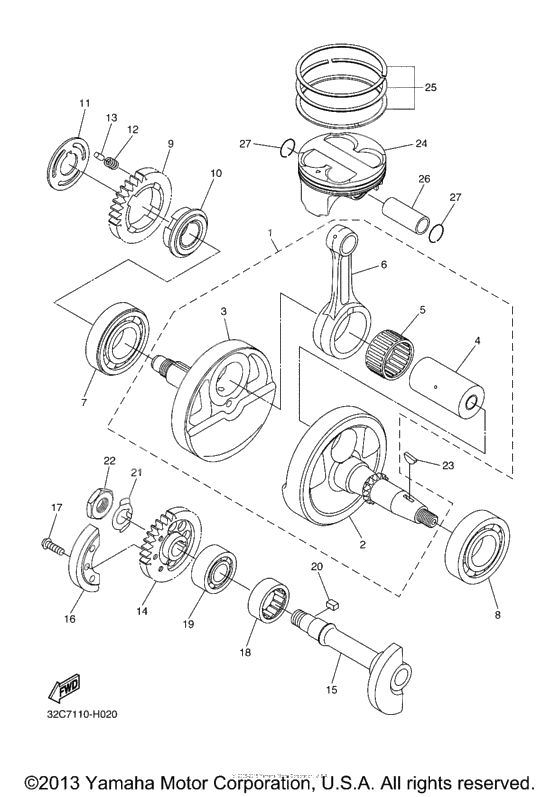

Crankshaft piston

Crankshaft piston

Crankshaft piston
Вал коленчатый в сборе (Ref #1)
1
Part #3D7-11400-01-00
Кривошип 1 (Ref #2)
2
Part #3D7-11412-00-00
Кривошип 2 (Ref #3)
3
Part #3D7-11422-00-00
Палец шатуна (Ref #4)
4
Part #3D7-11681-01-00
Подшипник (Ref #5)
5
Part #93310-63257-00
шатун (Ref #6)
6
Part #3D7-11651-00-00
Подшипник (Ref #7)
7
Part #93306-20648-00
Подшипник (Ref #8)
8
Part #933-06206-57-00
Gear, Drive (Ref #9)
9
Part #3D7-11536-00-00
Храповик (Ref #10)
10
Part #3D7-11496-00-00
Пластина (Ref #11)
11
Part #3D7-11533-00-00
Пружина (Ref #12)
12
Part #90501-22721-00
Pin, Dowel (Ref #13)
13
Part #93605-10090-00
Шестерня балансирного вала (Ref #14)
14
Part #3D7-11531-00-00
Вал балансирный (Ref #15)
15
Part #3D7-11455-00-00
Груз балансирного вала (Ref #16)
16
Part #3D7-11454-00-00
Винт (Ref #17)
17
Part #90149-06068-00
BEARING (Ref #18)
18
Part #93311-62574-00
BEARING (Ref #19)
19
Part #93304-20310-00
Key, Straight (Ref #20)
20
Part #90282-05065-00
Шайба контровочная (Ref #21)
21
Part #90215-14003-00
Nut, flange (Ref #22)
22
Part #90170-14171-00
Шпонка (Ref #23)
23
Part #90280-03006-00
Поршень стандартный (Ref #24)
24
Part #3D7-11631-00-00
Кольца поршневые стандартные (Ref #25)
25
Part #5NL-11603-10-00
Палец поршневой (Ref #26)
26
Part #4C8-11633-00-00
Зажим (1J7) (Ref #27)
27
Part #904-68120-69-00
Зажим (1J7) (Ref #27)
27
Part #904-68120-69-00
Зажим (1J7) (Ref #27)
27
Part #904-68120-69-00
Зажим (1J7) (Ref #27)
27
Part #904-68120-69-00
+ -
  • 1
    3D7-11400-00-00

    Вал коленчатый

    1
    Replaced by 3D7-11400-01-00 Доступно: Нет в наличии
  • 1
    3D7-11400-01-00

    Вал коленчатый в сборе

    1
    Доступно: Нет в наличии
  • 2
    3D7-11412-00-00

    Кривошип 1

    1
    Доступно: Нет в наличии
  • 3
    3D7-11422-00-00

    Кривошип 2

    1
    Доступно: Нет в наличии
  • 4
    3D7-11681-01-00

    Палец шатуна

    1
    Доступно: Нет в наличии
  • 4
    3D7-11681-00-00

    Палец шатунный

    1
    Replaced by 3D7-11681-01-00 Доступно: Нет в наличии
  • 5
    93310-63257-00

    Подшипник

    1
    Доступно: Нет в наличии
  • 6
    3D7-11651-00-00

    шатун

    1
    Доступно: Нет в наличии
  • 7
    93306-20648-00

    Подшипник

    1
    Доступно: Нет в наличии
  • 8
    933-06206-57-00

    Подшипник

    1
    Доступно: Нет в наличии
  • 9
    3D7-11536-00-00

    Gear, Drive

    1
    Доступно: Нет в наличии
  • 10
    3D7-11496-00-00

    Храповик

    1
    Доступно: Нет в наличии
  • 11
    3D7-11533-00-00

    Пластина

    1
    Доступно: Нет в наличии
  • 12
    90501-22721-00

    Пружина

    4
    Доступно: Нет в наличии
  • 13
    93605-10090-00

    Pin, Dowel

    4
    Доступно: Нет в наличии
  • 14
    3D7-11531-00-00

    Шестерня балансирного вала

    1
    Доступно: Нет в наличии
  • 15
    3D7-11455-00-00

    Вал балансирный

    1
    Доступно: Нет в наличии
  • 16
    3D7-11454-00-00

    Груз балансирного вала

    1
    Доступно: Нет в наличии
  • 17
    90149-06069-00

    Винт

    3
    Replaced by 90149-06068-00 Доступно: Нет в наличии
  • 17
    90149-06068-00

    Винт

    3
    Доступно: Нет в наличии
  • 18
    93311-62574-00

    BEARING

    1
    Доступно: Нет в наличии
  • 19
    93304-20310-00

    BEARING

    1
    Доступно: Нет в наличии
  • 20
    90282-05065-00

    Key, Straight

    1
    Доступно: Нет в наличии
  • 20
    90282-05013-00

    Key, Straight

    1
    Replaced by 90282-05065-00 Доступно: Нет в наличии
  • 21
    90215-14003-00

    Шайба контровочная

    1
    Доступно: Нет в наличии
  • 22
    90170-14171-00

    Nut, flange

    1
    Доступно: Нет в наличии
  • 23
    90280-03006-00

    Шпонка

    1
    Доступно: Нет в наличии
  • 24
    3D7-11631-00-00

    Поршень стандартный

    1
    Доступно: Нет в наличии
  • 25
    5NL-11603-10-00

    Кольца поршневые стандартные

    1
    Доступно: Нет в наличии
  • 26
    4C8-11633-00-00

    Палец поршневой

    1
    Доступно: Нет в наличии
  • 27
    904-68120-69-00

    Зажим (1J7)

    2
    Доступно: Нет в наличии
