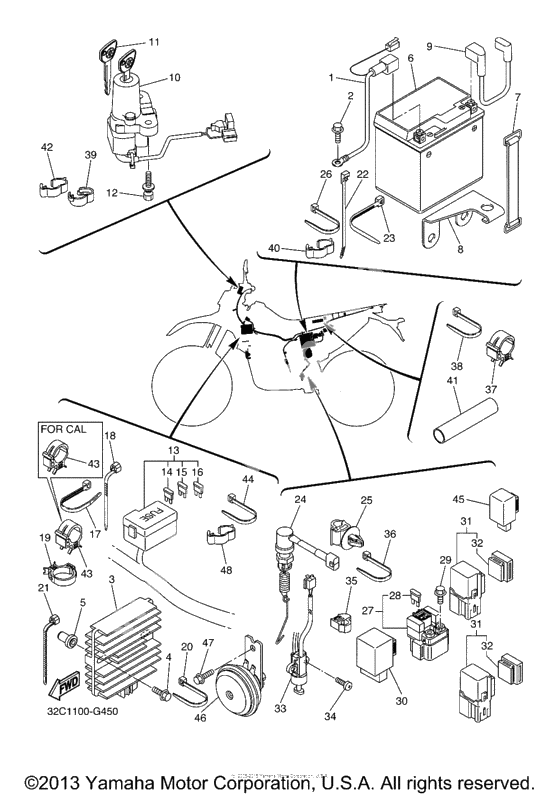

Электрооборудование 2

Электрооборудование 2

X

Провод (минус) (Ref #1)

1

Part #3D7-82116-00-00

VIEW IN LIST

X

BOLT (Ref #2)

2

Part #95022-06014-00

VIEW IN LIST

X

Выпрямитель и регулятор (Ref #3)

3

Part #4XY-81960-00-00

VIEW IN LIST

X

BOLT (Ref #4)

4

Part #95022-06030-00

VIEW IN LIST

X

Гайка (Ref #5)

5

Part #90179-06020-00

VIEW IN LIST

X

Battery assy (Ref #6)

6

Part #YTZ-7SHE0-00-00

VIEW IN LIST

X

Обвязка, аккумулятор (Ref #7)

7

Part #22F-82131-00-00

VIEW IN LIST

X

Скоба-зацеп ремня (Ref #8)

8

Part #3D7-21365-00-00

VIEW IN LIST

X

Провод (плюс) (Ref #9)

9

Part #3D7-82115-00-00

VIEW IN LIST

X

Main Switch Steering Lock (Ref #10)

10

Part #32D-82501-00-00

VIEW IN LIST

X

Ключ замка (Ref #11)

11

Part #908-90560-28-00

VIEW IN LIST

X

BOLT (Ref #12)

12

Part #901-09081-96-00

VIEW IN LIST

X

Wire Harness Assy (Ref #13)

13

Part #32C-82590-00-00

VIEW IN LIST

X

Fuse (7.5A-Bl) (Ref #14)

14

Part #5JJ-82151-00-00

VIEW IN LIST

X

Fuse (15A-Bl) (Ref #15)

15

Part #67F-82151-50-00

VIEW IN LIST

X

Fuse (10A-Bl) (Ref #16)

16

Part #67F-82151-40-00

VIEW IN LIST

X

CLAMP (Ref #17)

17

Part #80L-26397-00-00

VIEW IN LIST

X

CLAMP (Ref #18)

18

Part #90464-15195-00

VIEW IN LIST

X

CLAMP (Ref #19)

19

Part #90464-20191-00

VIEW IN LIST

X

CLAMP (Ref #19)

19

Part #90464-25217-00

VIEW IN LIST

X

BAND (Ref #20)

20

Part #1UA-82591-00-00

VIEW IN LIST

X

CLAMP (Ref #21)

21

Part #90464-25004-00

VIEW IN LIST

X

Скоба (Ref #22)

22

Part #90464-99006-00

VIEW IN LIST

X

Stop Switch Assy (Ref #24)

24

Part #3D7-82530-01-00

VIEW IN LIST

X

Скоба (Ref #25)

25

Part #90464-05001-00

VIEW IN LIST

X

Реле стартера (RC19-076A) (Ref #27)

27

Part #3D7-81940-00-00

VIEW IN LIST

X

Fuse (30A-Bl) (Ref #28)

28

Part #1AE-82151-00-00

VIEW IN LIST

X

Болт (Ref #29)

29

Part #95022-06008-00

VIEW IN LIST

X

Реле (5VK-40) (Ref #30)

30

Part #5VK-81950-41-00

VIEW IN LIST

X

Relay Assy (5Jj-20) (Ref #31)

31

Part #5JJ-81950-20-00

VIEW IN LIST

X

Relay Assy (5Jj-20) (Ref #31)

31

Part #5JJ-81950-20-00

VIEW IN LIST

X

Relay Assy (5Jj-20) (Ref #31)

31

Part #5JJ-81950-20-00

VIEW IN LIST

X

Relay Assy (5Jj-20) (Ref #31)

31

Part #5JJ-81950-20-00

VIEW IN LIST

X

Крепление реле (Ref #32)

32

Part #5JJ-81952-00-00

VIEW IN LIST

X

Крепление реле (Ref #32)

32

Part #5JJ-81952-00-00

VIEW IN LIST

X

Крепление реле (Ref #32)

32

Part #5JJ-81952-00-00

VIEW IN LIST

X

Крепление реле (Ref #32)

32

Part #5JJ-81952-00-00

VIEW IN LIST

X

Включатель сигнала подножки (Ref #33)

33

Part #5KN-82566-40-00

VIEW IN LIST

X

Screw, Pan Head (Ref #34)

34

Part #98580-05014-00

VIEW IN LIST

X

Скоба (Ref #35)

35

Part #90464-05188-00

VIEW IN LIST

X

CLAMP (Ref #37)

37

Part #90464-15192-00

VIEW IN LIST

X

CLAMP (Ref #39)

39

Part #90464-16001-00

VIEW IN LIST

X

CLAMP (Ref #40)

40

Part #90464-16003-00

VIEW IN LIST

X

Трубка (Ref #41)

41

Part #90446-27001-00

VIEW IN LIST

X

CLAMP (Ref #43)

43

Part #90464-10190-00

VIEW IN LIST

X

CLAMP (Ref #43)

43

Part #90464-10190-00

VIEW IN LIST

X

CLAMP (Ref #43)

43

Part #90464-10190-00

VIEW IN LIST

X

CLAMP (Ref #43)

43

Part #90464-10190-00

VIEW IN LIST

X

Flasher Relay Assy (Ref #45)

45

Part #4MY-83350-02-00

VIEW IN LIST

X

Сигнал звуковой (Ref #46)

46

Part #5XT-83371-00-00

VIEW IN LIST

X

BOLT (Ref #47)

47

Part #95817-06012-00

VIEW IN LIST

+ -

• Номер ссылки

  Артикул

  Наименование

  Кол-во на узел

  Примечания
• 1

  Артикул:

  3D7-82116-00-00

  Провод (минус)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 2

  Артикул:

  95022-06014-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 3

  Артикул:

  4XY-81960-00-00

  Выпрямитель и регулятор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 4

  Артикул:

  95022-06030-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 5

  Артикул:

  90179-06020-00

  Гайка

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  BTY-YTZ7S-HE-00

  Ytz7S He Yuasa Batt

  Кол-во на узел:

  1

  Примечания:

  Replaced by YTZ-7SHE0-00-00 Доступно: Нет в наличии


  Нет в наличии
• 6

  Артикул:

  YTZ-7SHE0-00-00

  Battery assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  22F-82131-00-00

  Обвязка, аккумулятор

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 7

  Артикул:

  3L8-82131-01-00

  Обвязка, аккумулятор

  Кол-во на узел:

  1

  Примечания:

  Replaced by 22F-82131-00-00 Доступно: Нет в наличии


  Нет в наличии
• 8

  Артикул:

  3D7-21365-00-00

  Скоба-зацеп ремня

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 9

  Артикул:

  3D7-82115-00-00

  Провод (плюс)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 10

  Артикул:

  32D-82501-00-00

  Main Switch Steering Lock

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  32D-82511-09-00

  Ключ замка

  Кол-во на узел:

  1

  Примечания:

  Replaced by 908-90560-28-00 Доступно: Нет в наличии


  Нет в наличии
• 11

  Артикул:

  908-90560-28-00

  Ключ замка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  90109-080G5-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Replaced by 901-09081-96-00 Доступно: Нет в наличии


  Нет в наличии
• 12

  Артикул:

  901-09081-96-00

  BOLT

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 13

  Артикул:

  32C-82590-00-00

  Wire Harness Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 14

  Артикул:

  5JJ-82151-00-00

  Fuse (7.5A-Bl)

  Кол-во на узел:

  5

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  5JJ-82151-10-00

  Fuse (15A-Bl)

  Кол-во на узел:

  2

  Примечания:

  Replaced by 67F-82151-50-00 Доступно: Нет в наличии


  Нет в наличии
• 15

  Артикул:

  67F-82151-50-00

  Fuse (15A-Bl)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  67F-82151-40-00

  Fuse (10A-Bl)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 16

  Артикул:

  5JJ-82151-30-00

  Fuse (10A-Bl)

  Кол-во на узел:

  2

  Примечания:

  Replaced by 67F-82151-40-00 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  90465-10098-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 80L-26397-00-00 Доступно: Нет в наличии


  Нет в наличии
• 17

  Артикул:

  80L-26397-00-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90464-13073-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Replaced by 90464-15195-00 Доступно: Нет в наличии


  Нет в наличии
• 18

  Артикул:

  90464-15195-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90464-20191-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 19

  Артикул:

  90464-25217-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  90464-16061-00

  BAND

  Кол-во на узел:

  1

  Примечания:

  Replaced by 1UA-82591-00-00 Доступно: Нет в наличии


  Нет в наличии
• 20

  Артикул:

  1UA-82591-00-00

  BAND

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 21

  Артикул:

  90464-25004-00

  CLAMP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 22

  Артикул:

  90464-99006-00

  Скоба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  3D7-82530-00-00

  Включатель сигнала "стоп"

  Кол-во на узел:

  1

  Примечания:

  Replaced by 3D7-82530-01-00 Доступно: Нет в наличии


  Нет в наличии
• 24

  Артикул:

  3D7-82530-01-00

  Stop Switch Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 25

  Артикул:

  90464-05001-00

  Скоба

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 27

  Артикул:

  3D7-81940-00-00

  Реле стартера (RC19-076A)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 28

  Артикул:

  1AE-82151-00-00

  Fuse (30A-Bl)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 29

  Артикул:

  95022-06008-00

  Болт

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  5VK-81950-41-00

  Реле (5VK-40)

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 30

  Артикул:

  5VK-81950-40-00

  Реле (5VK-40)

  Кол-во на узел:

  1

  Примечания:

  Replaced by 5VK-81950-41-00 Доступно: Нет в наличии


  Нет в наличии
• 31

  Артикул:

  5JJ-81950-20-00

  Relay Assy (5Jj-20)

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 32

  Артикул:

  5JJ-81952-00-00

  Крепление реле

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 33

  Артикул:

  5KN-82566-40-00

  Включатель сигнала подножки

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  98580-05014-00

  Screw, Pan Head

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 34

  Артикул:

  90157-05025-00

  Винт

  Кол-во на узел:

  2

  Примечания:

  Replaced by 98580-05014-00 Доступно: Нет в наличии


  Нет в наличии
• 35

  Артикул:

  90464-05188-00

  Скоба

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 37

  Артикул:

  90464-15192-00

  CLAMP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 39

  Артикул:

  90464-16001-00

  CLAMP

  Кол-во на узел:

  2

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 40

  Артикул:

  90464-16003-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 41

  Артикул:

  90446-27001-00

  Трубка

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 43

  Артикул:

  90464-10190-00

  CLAMP

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  4MY-83350-02-00

  Flasher Relay Assy

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 45

  Артикул:

  4MY-83350-01-00

  Flasher Relay Assy

  Кол-во на узел:

  1

  Примечания:

  Replaced by 4MY-83350-02-00 Доступно: Нет в наличии


  Нет в наличии
• 46

  Артикул:

  5XT-83371-00-00

  Сигнал звуковой

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 47

  Артикул:

  95817-06012-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Доступно: Нет в наличии


  Нет в наличии
• 47

  Артикул:

  90105-06048-00

  BOLT

  Кол-во на узел:

  1

  Примечания:

  Replaced by 95817-06012-00 Доступно: Нет в наличии


  Нет в наличии
